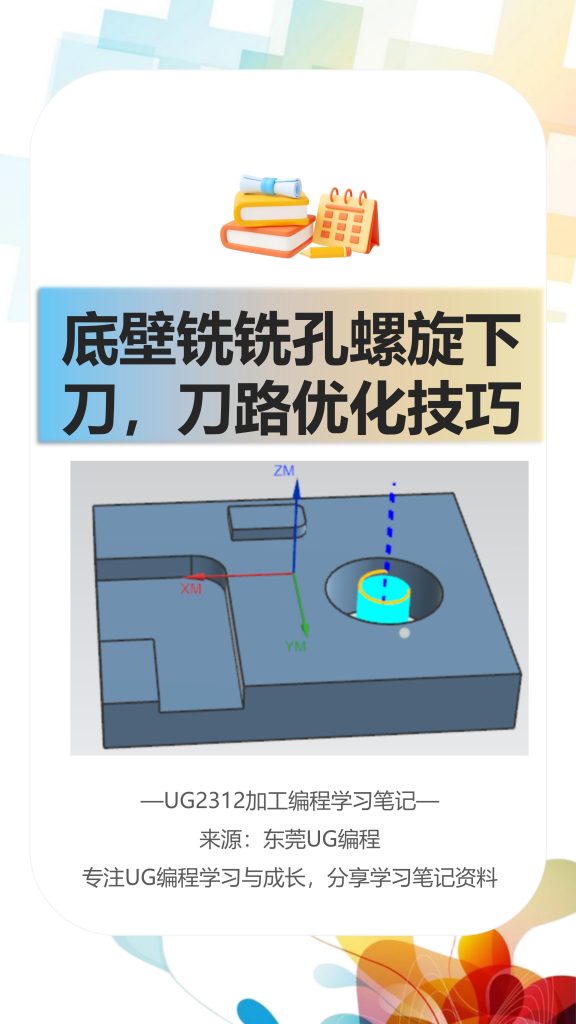

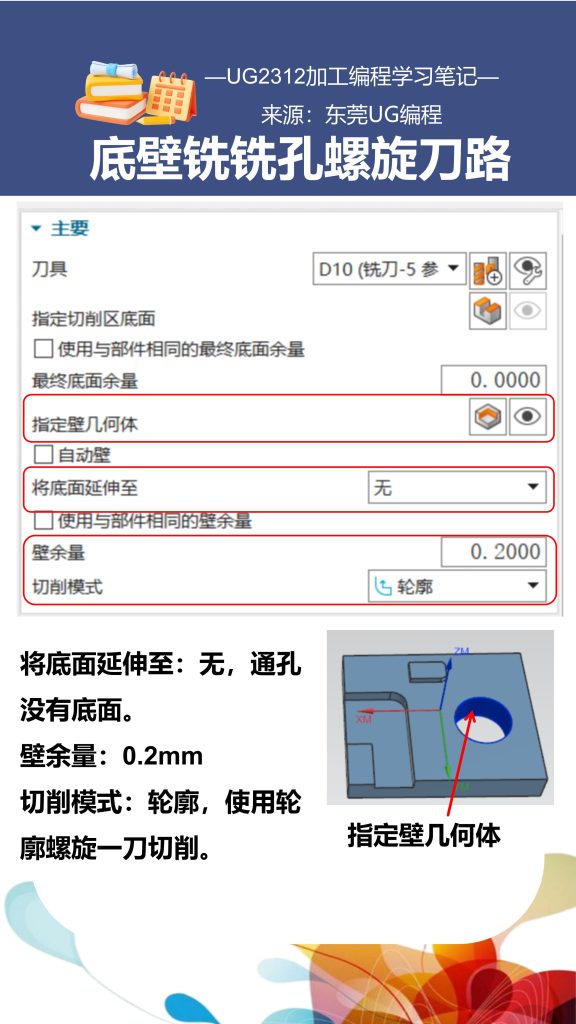

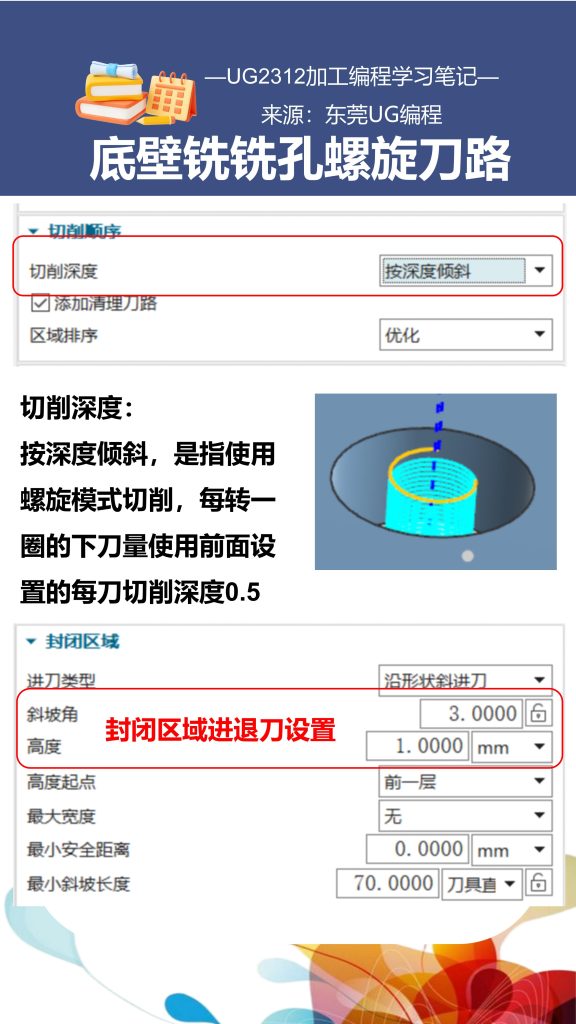

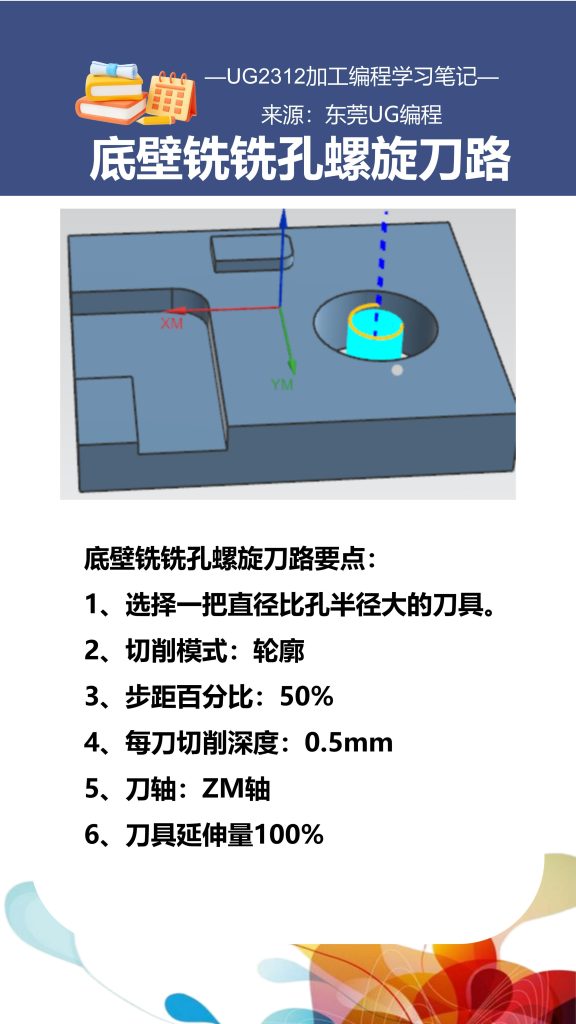

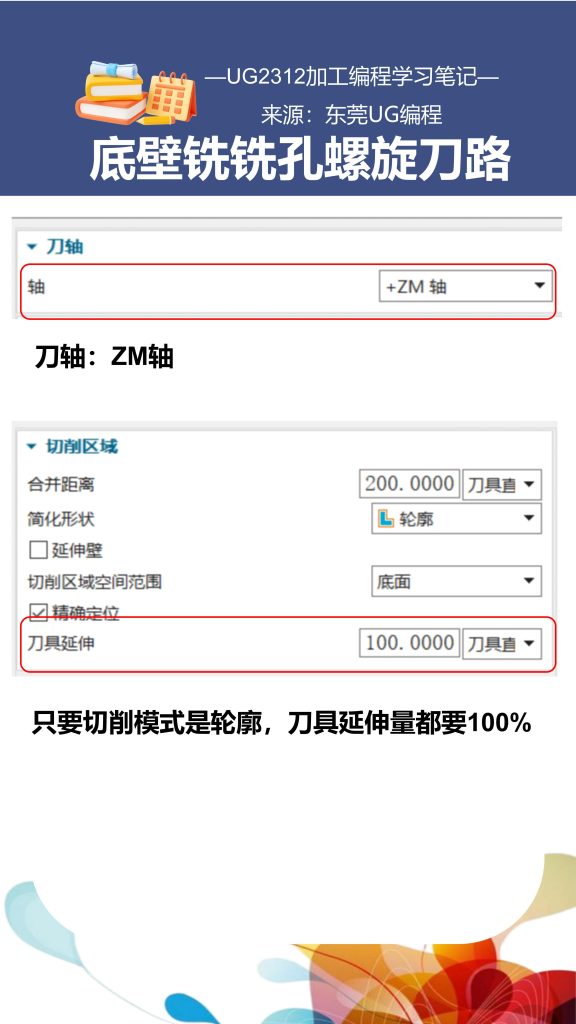

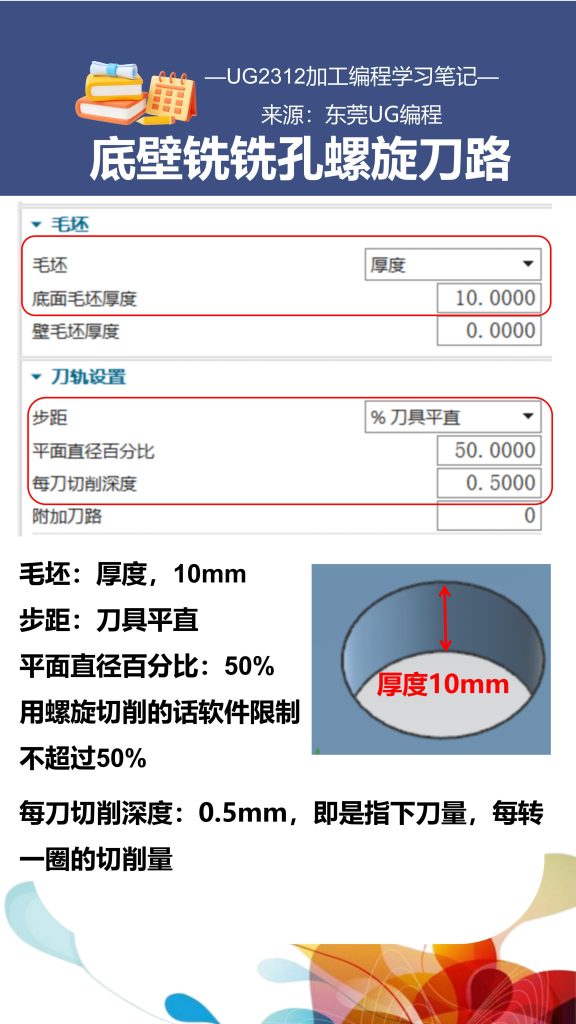

底壁铣铣孔螺旋刀路要点： 1、选择一把直径比孔半径大的刀具。 2、切削模式：轮廓 3、步距百分比：50% 4、每刀切削深度：0.5mm 5、刀轴：ZM轴 6、刀具延伸量100%
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/494.html
ug编程入门学习笔记电子书分享，微信：ugbjcn，注明来意！
