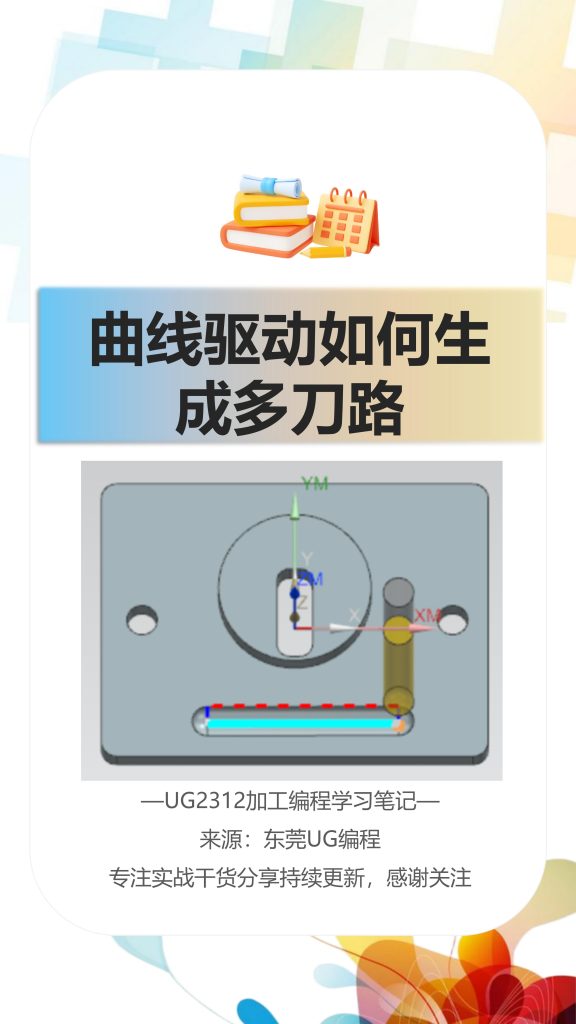

曲线驱动生成多刀路的操作方法，核心围绕 UG 软件中曲线 / 点驱动方法实现多刀路切削的参数设置、操作要点展开，同时补充了该驱动方式的特点和非切削移动的设置要求：
一、核心操作前提：驱动几何体与部件选择

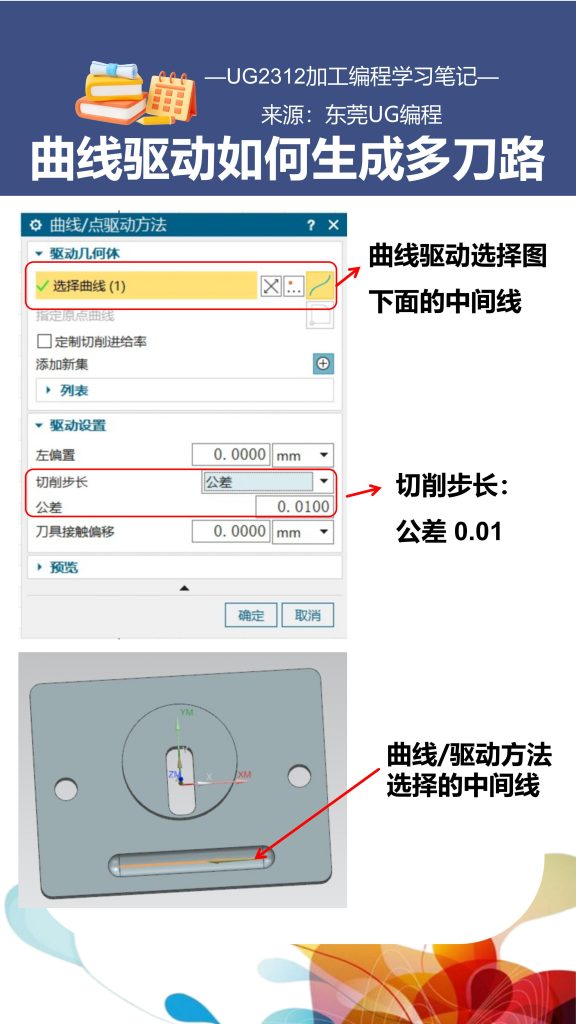

驱动方法选择曲线 / 点驱动方法，驱动几何体选择加工对象（如流道）的中间线；

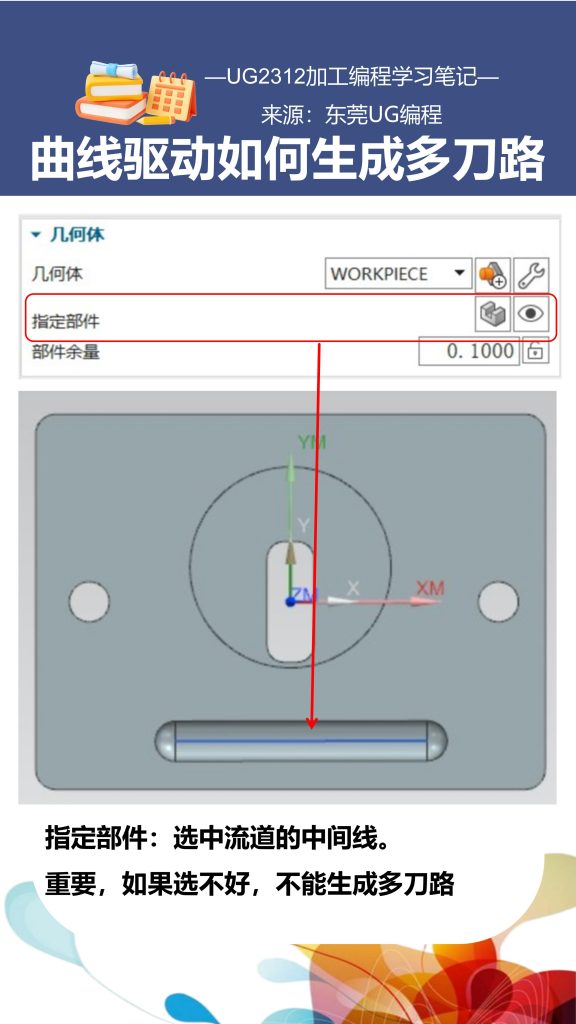

几何体选择 WORKPIECE，指定部件必须精准选中流道中间线（关键要点，选不好无法生成多刀路）；
驱动设置基础参数：切削步长公差 ，公差均设为 0.01。二、多刀路核心参数设置

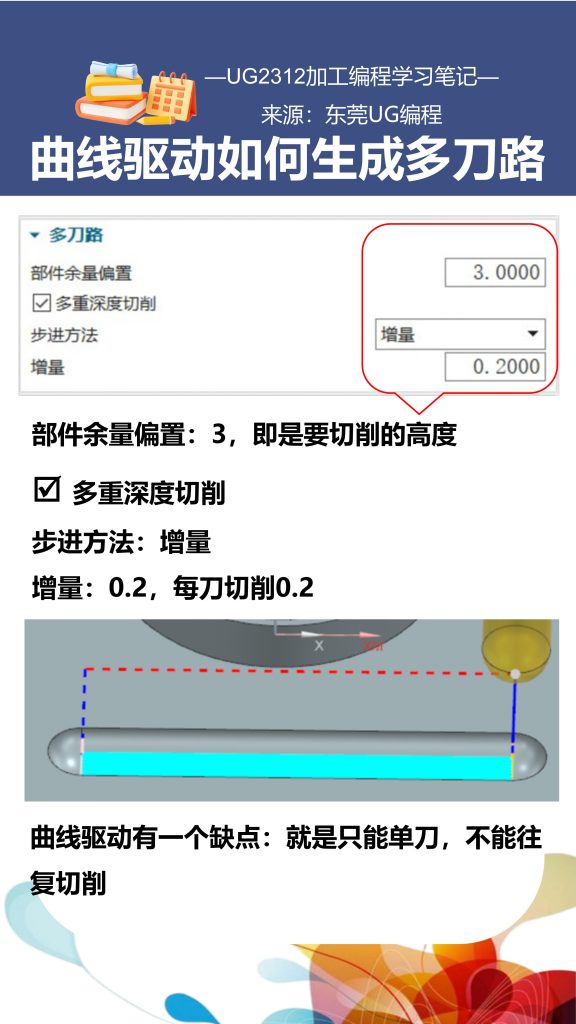

通过部件余量偏置 + 多重深度切削实现分层切削，示例参数如下：
部件余量偏置：3.0000mm（代表总切削高度 / 深度）；
步进方法选择增量，增量值 0.2000mm（代表每一刀的切削深度，系统将按总高度 ÷ 每刀深度自动计算切削层数）；
部件余量默认设为 0.1000mm。三、曲线驱动的固有特点
曲线驱动仅支持单刀切削，无法实现往复切削，这是该驱动方式的固有缺点。四、非切削移动（开放区域）设置

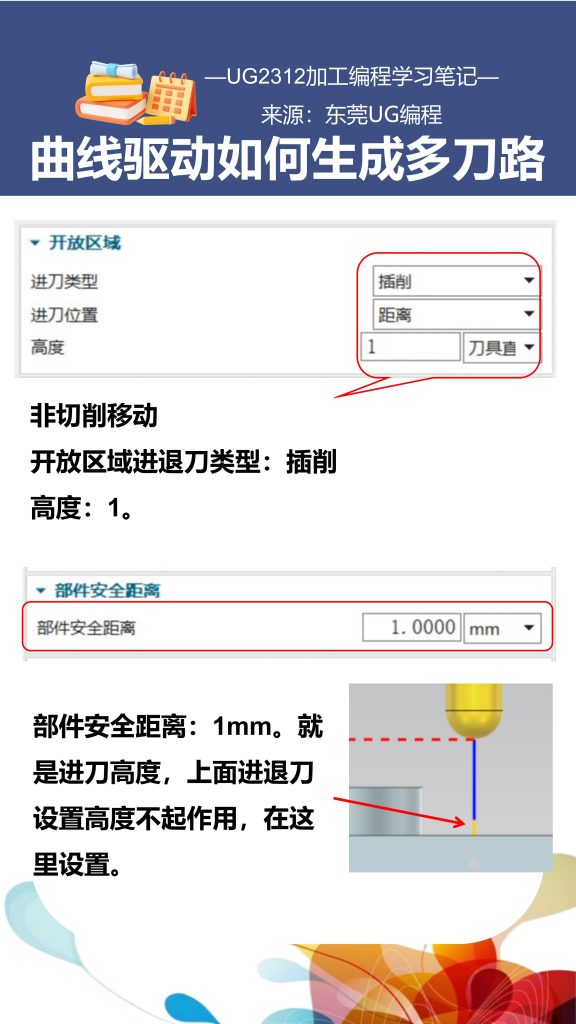

开放区域的进退刀与进刀高度需按以下要求设置，且常规进退刀高度设置无效，需单独指定：
进退刀类型：插削，高度暂设 1（实际以部件安全距离为准）；
部件安全距离：1mm（此参数为实际进刀高度，优先级高于进退刀的高度设置）；
插削距离 / 刀具直径相关参数设为 1.0000mm。
