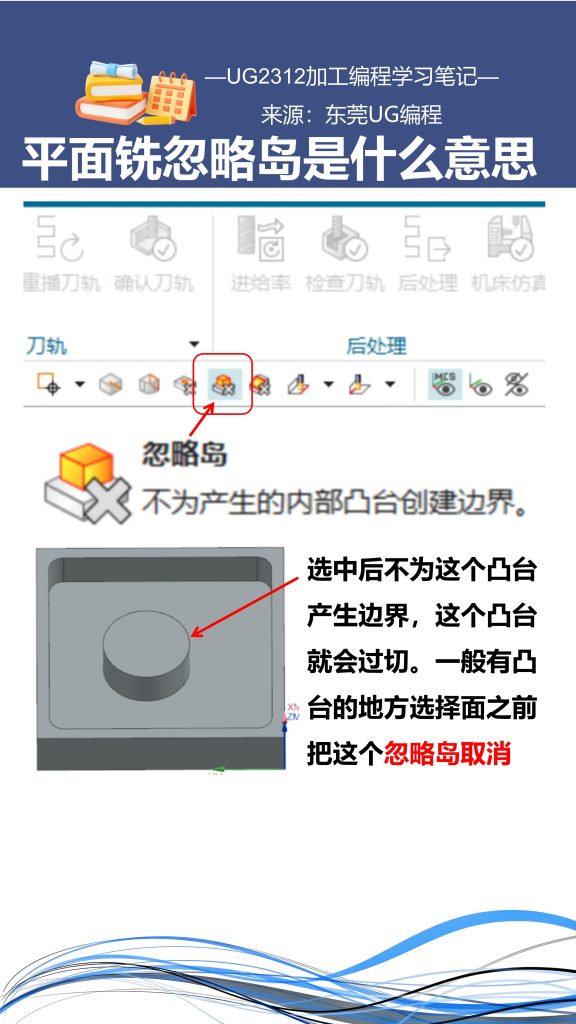

忽略岛:选中后不为这个凸台产生边界，这个凸台就会过切。一般有凸台的地方选择面之前把这个忽略岛取消

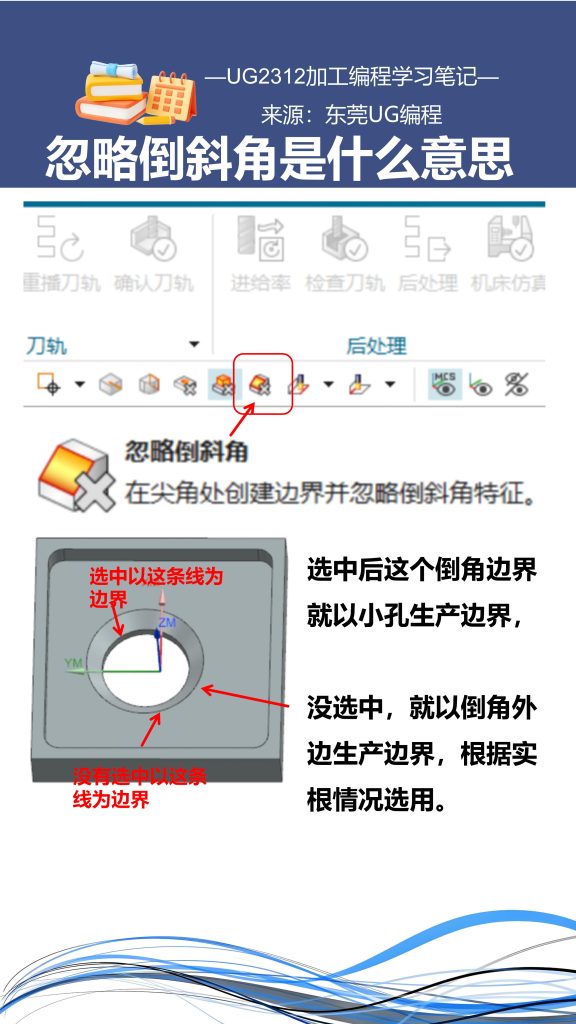

忽略倒斜角:选中后这个倒角边界就以小孔生产边界，没选中，就以倒角外边生产边界，根据实根情况选用。

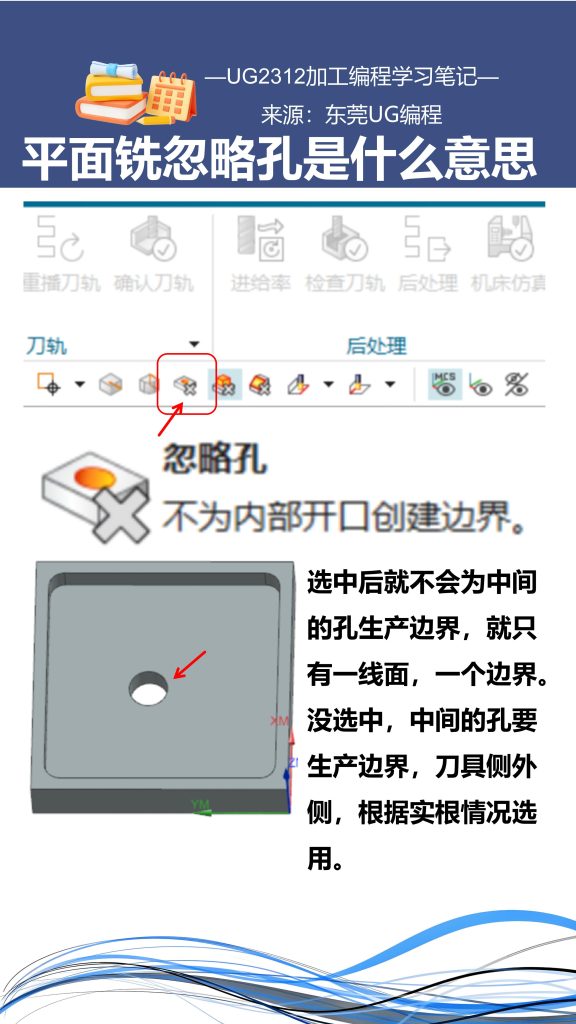

忽略孔:选中后就不会为中间的孔生产边界，就只有一线面，一个边界。
没选中，中间的孔要生产边界，刀具侧外侧，根据实根情况选用。
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/930.html
ug编程入门学习笔记电子书分享，微信：ugbjcn，注明来意！
