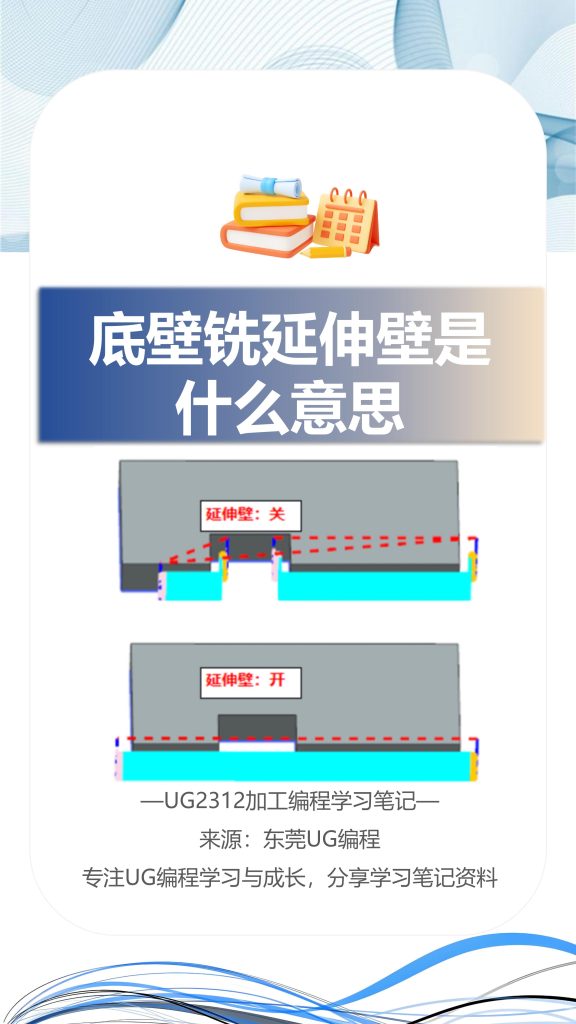

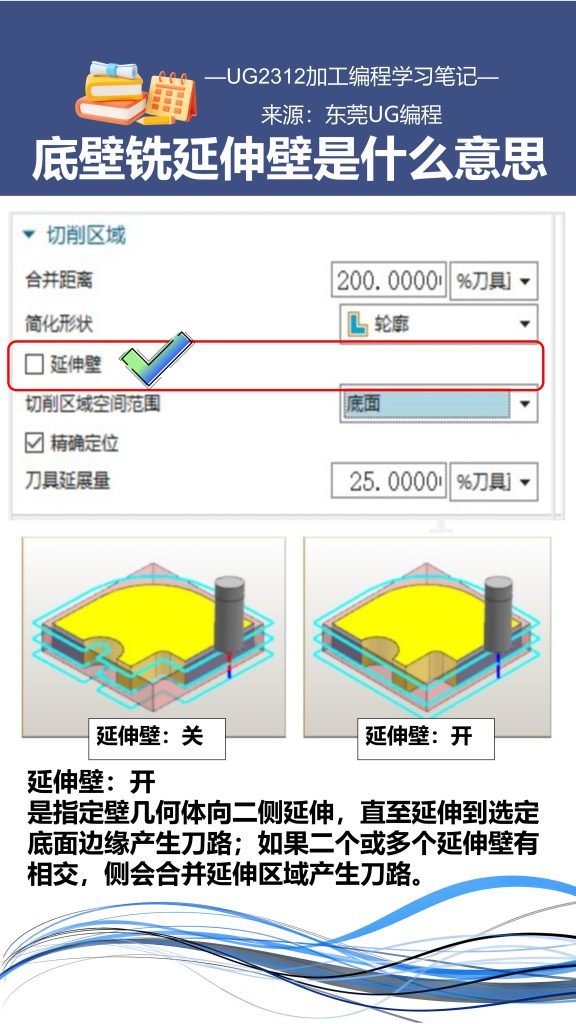

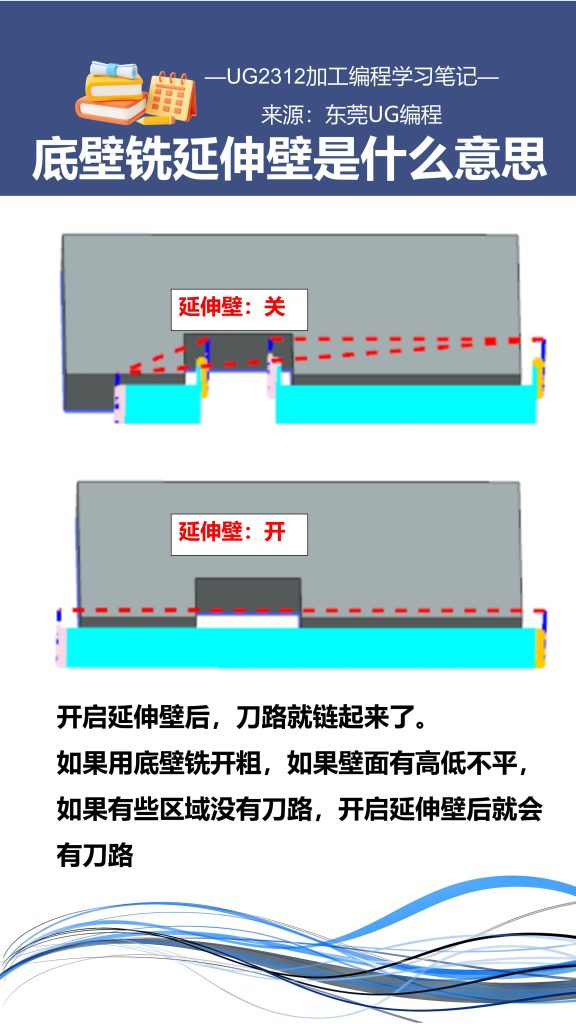

延伸壁：开
是指定壁几何体向二侧延伸，直至延伸到选定底面边缘产生刀路；如果二个或多个延伸壁有相交，侧会合并延伸区域产生刀路。
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/738.html
ug编程入门学习笔记电子书分享，微信：ugbjcn，注明来意！
