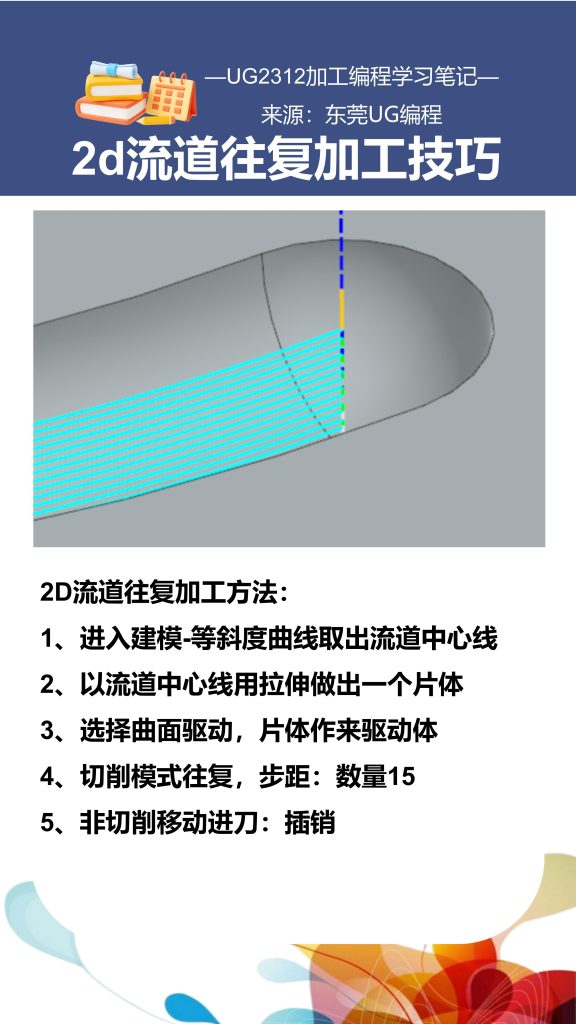

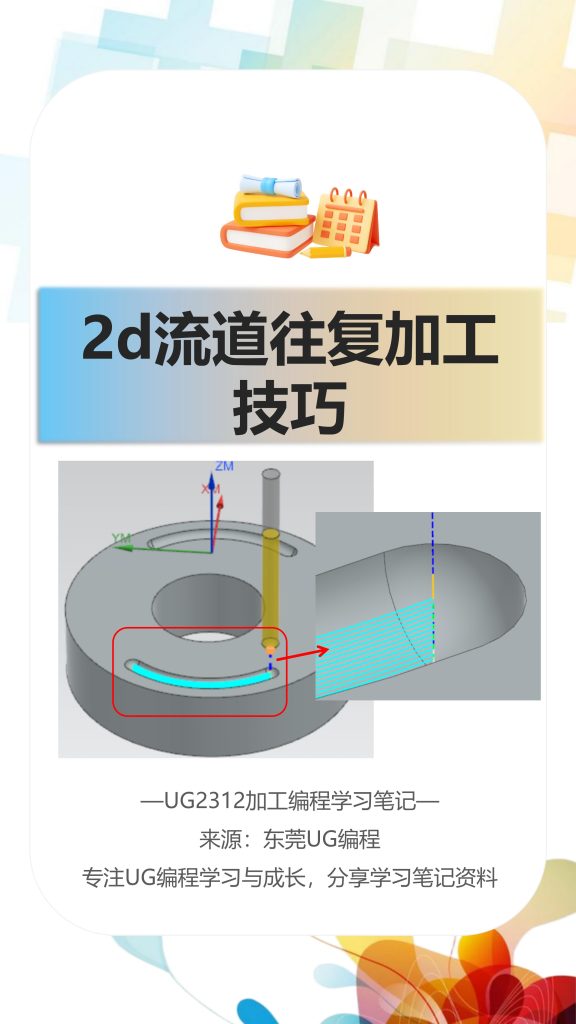

2D流道往复加工方法：

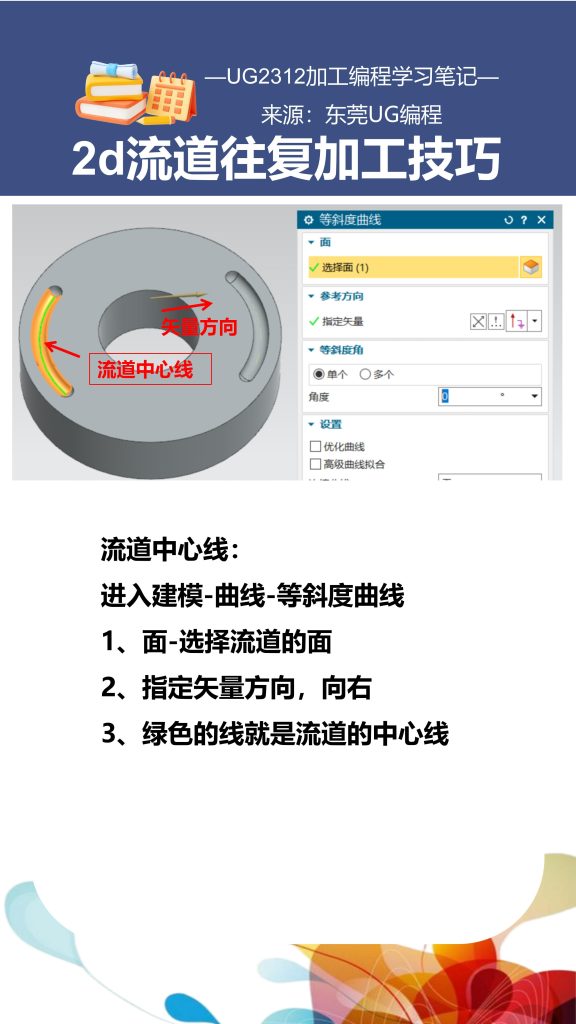

1、进入建模-等斜度曲线取出流道中心线

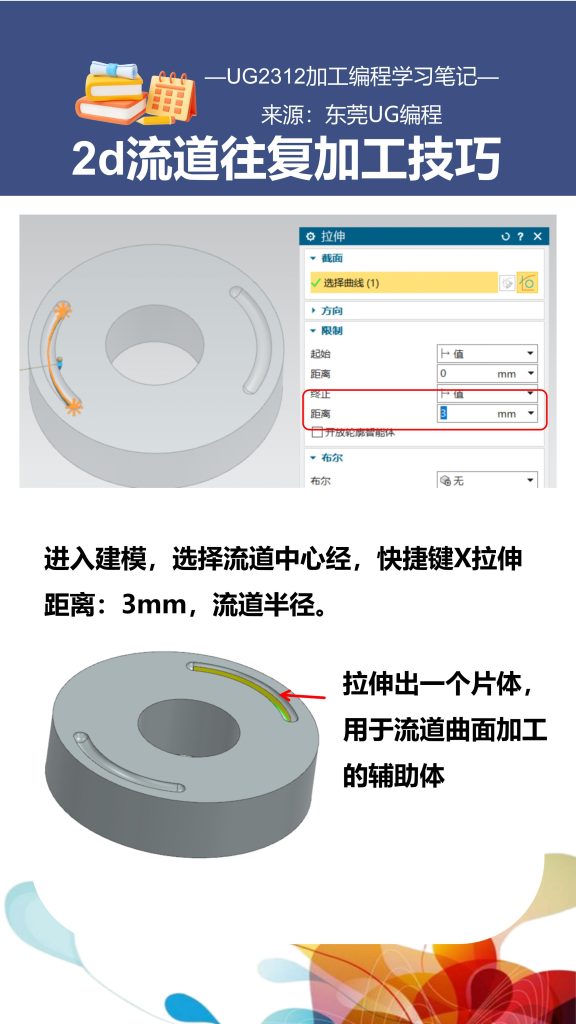

2、以流道中心线用拉伸做出一个片体

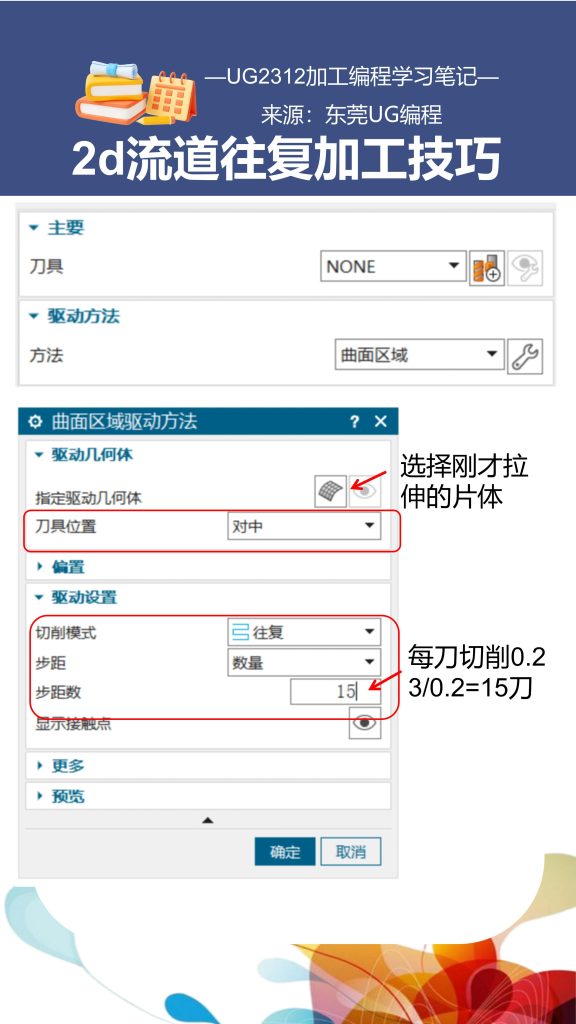

3、选择曲面驱动，片体作来驱动体
4、切削模式往复，步距：数量15

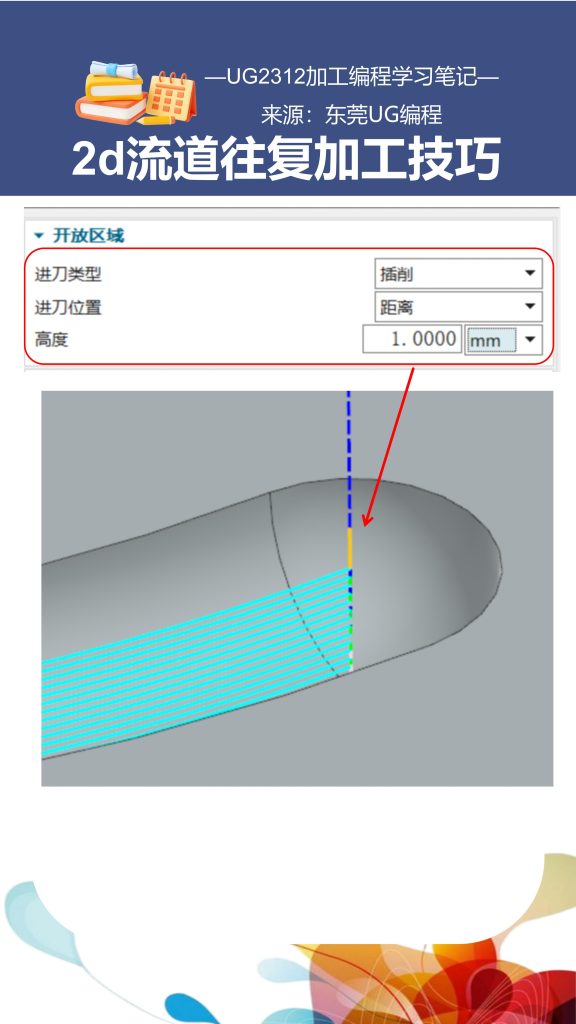

5、非切削移动进刀：插销
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/507.html
ug编程入门学习笔记电子书分享，微信：ugbjcn，注明来意！
