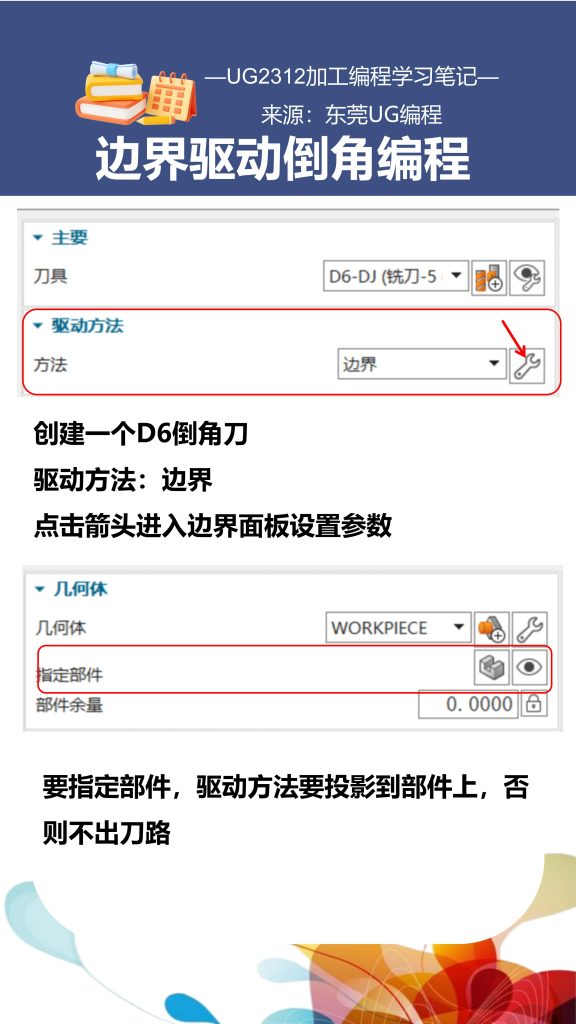

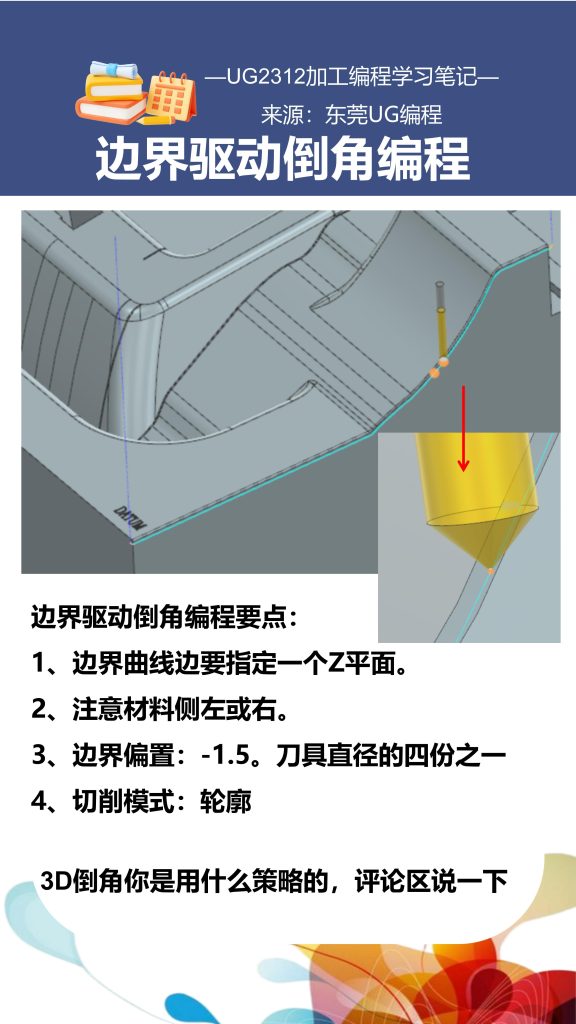

边界驱动倒角编程要点：

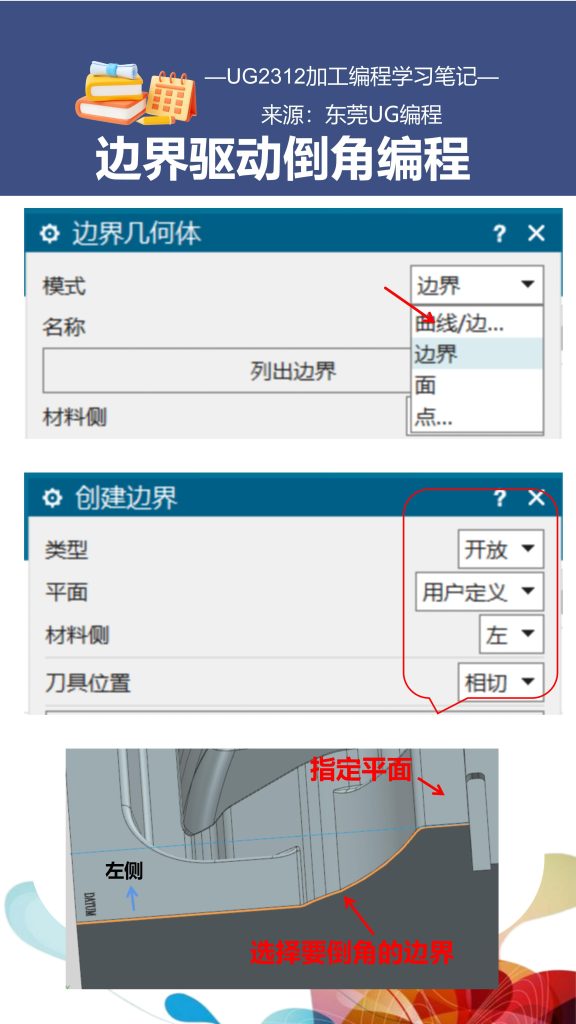

1、边界曲线边要指定一个Z平面。
2、注意材料侧左或右。

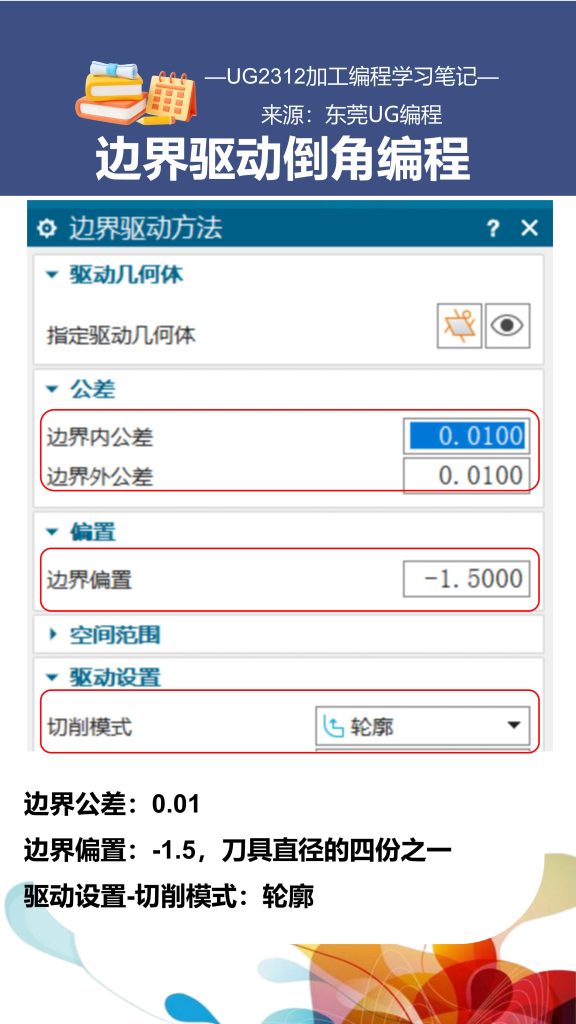

3、边界偏置：-1.5。刀具直径的四份之一
4、切削模式：轮廓
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/728.html
ug编程入门学习笔记电子书分享，微信：ugbjcn，注明来意！
