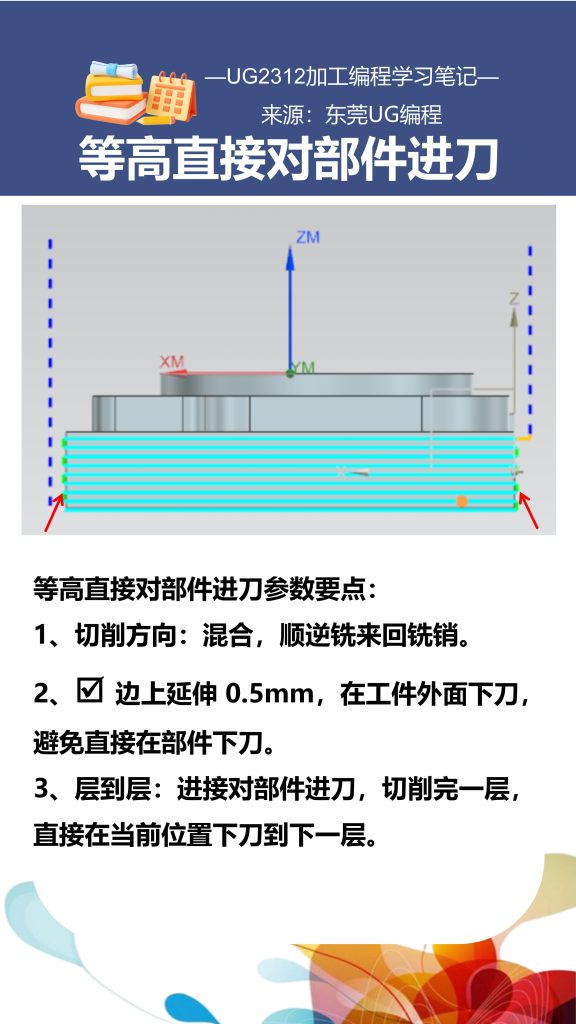

等高直接对部件进刀参数要点：

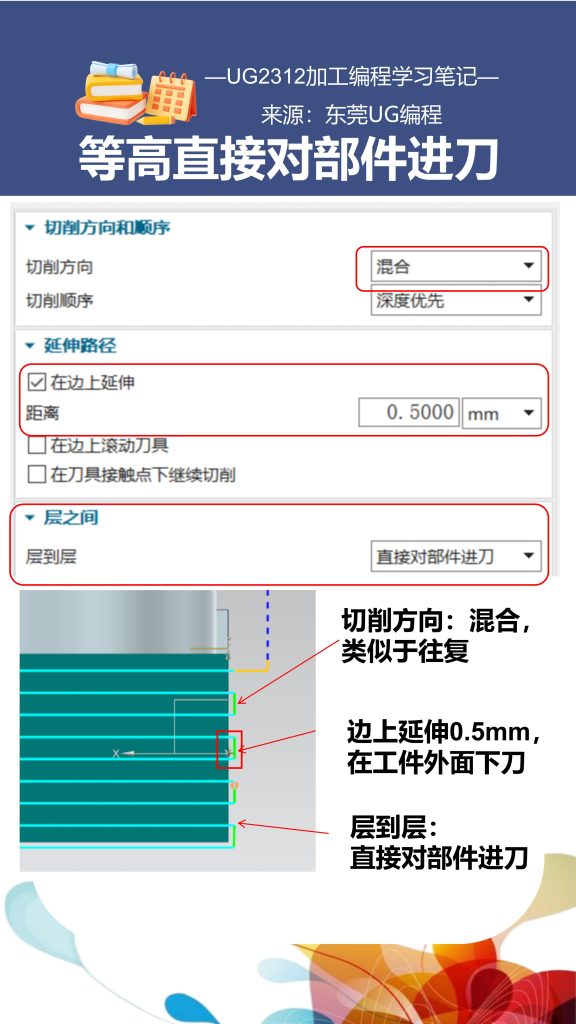

1、切削方向：混合，顺逆铣来回铣销。
2、 边上延伸 0.5mm，在工件外面下刀，避免直接在部件下刀。
3、层到层：进接对部件进刀，切削完一层，直接在当前位置下刀到下一层。
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/133.html
ug编程入门学习笔记电子书分享，微信：ugbjcn，注明来意！
