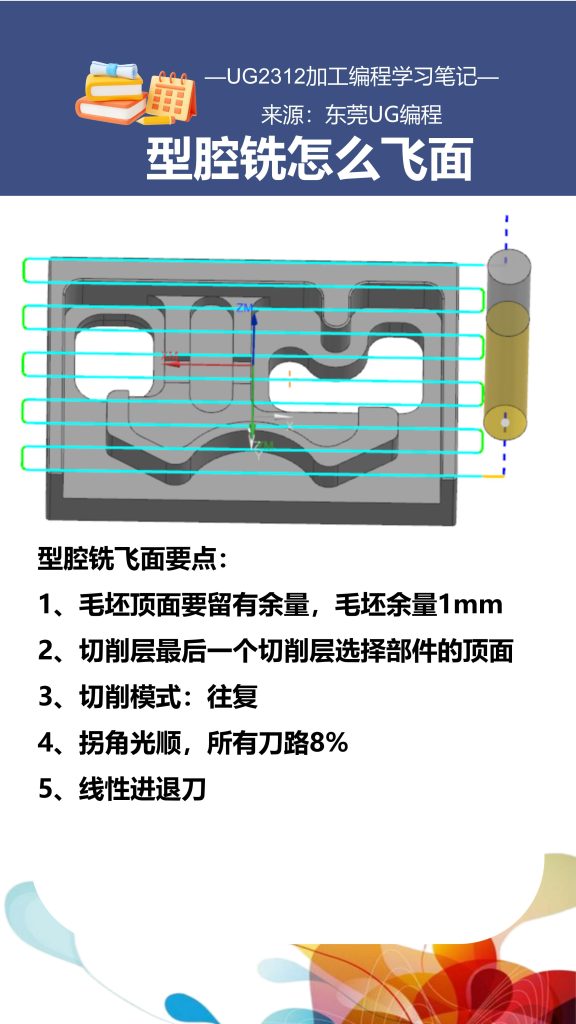

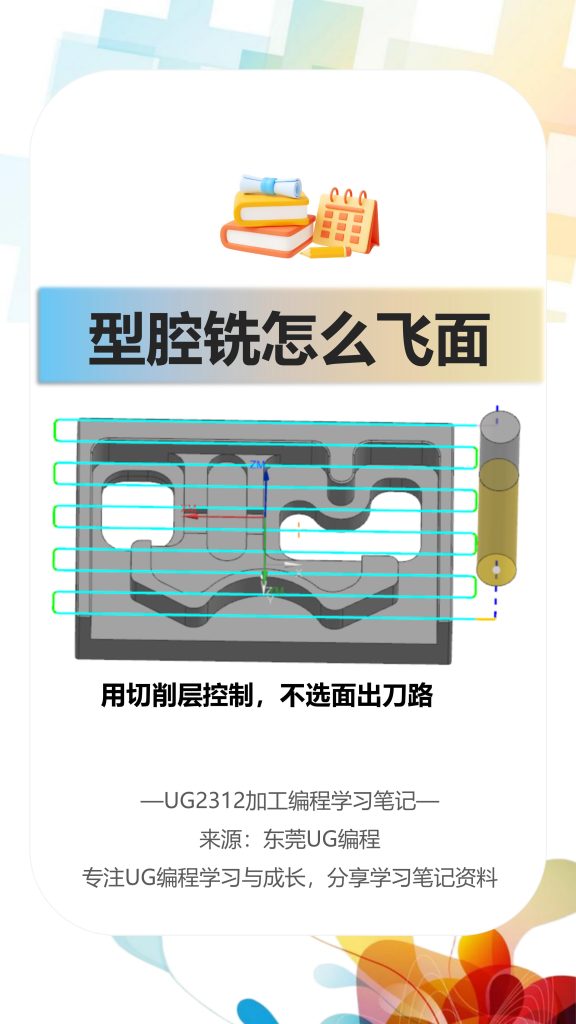

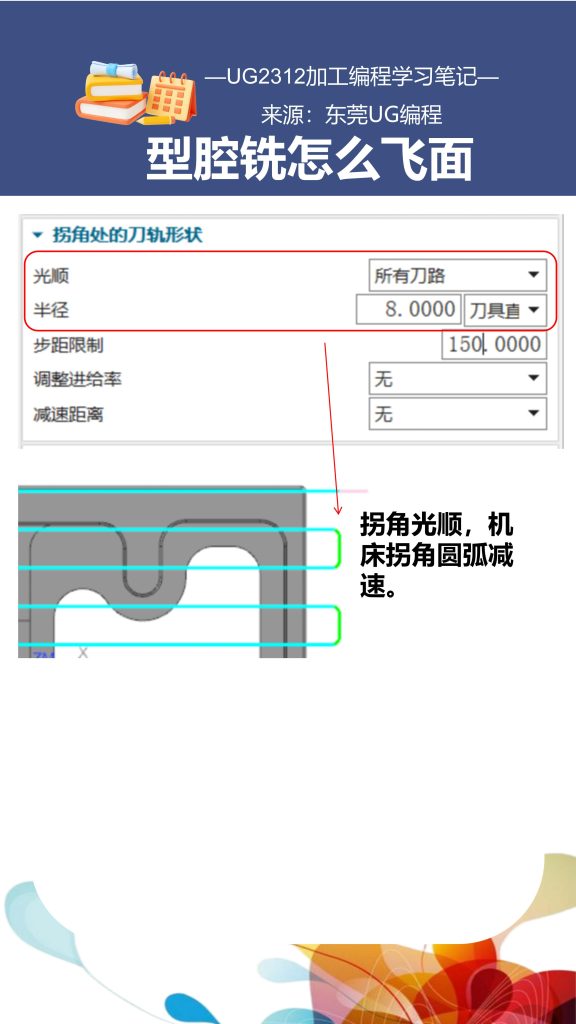

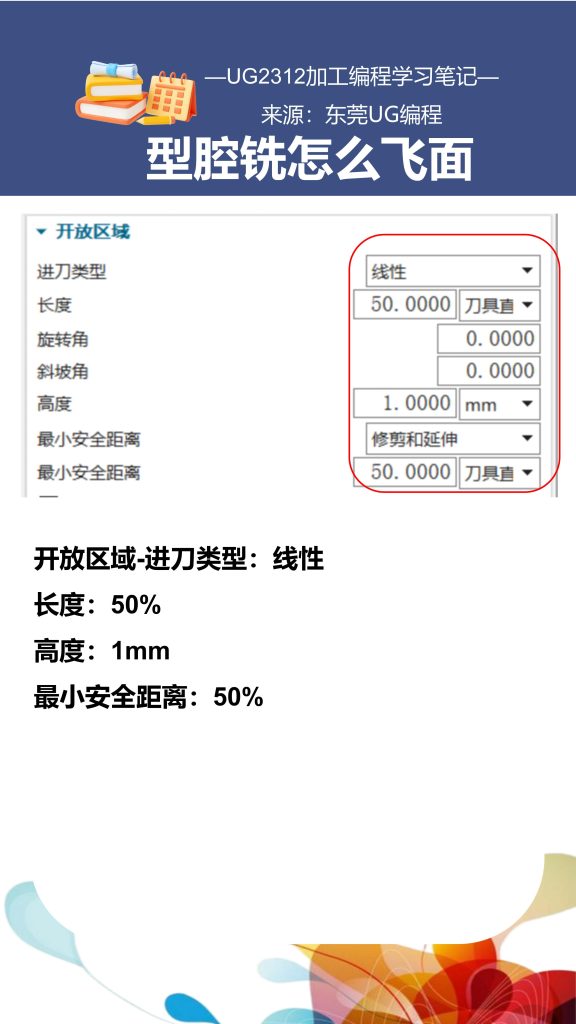

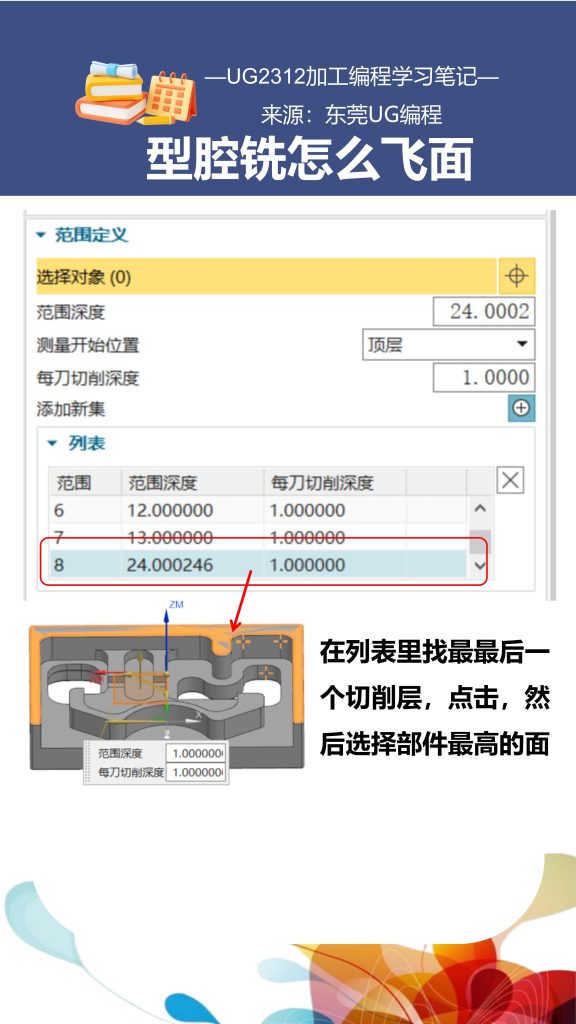

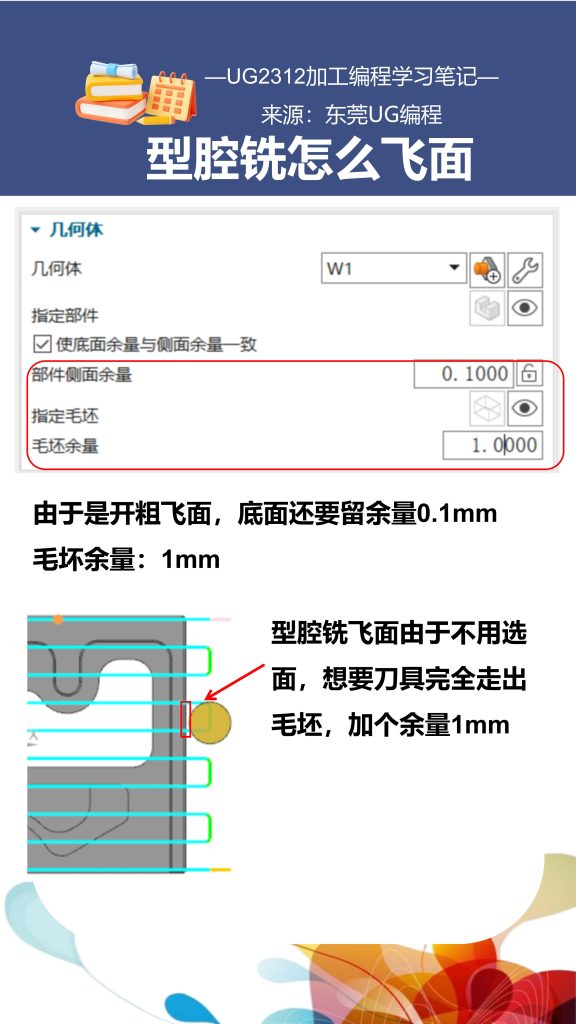

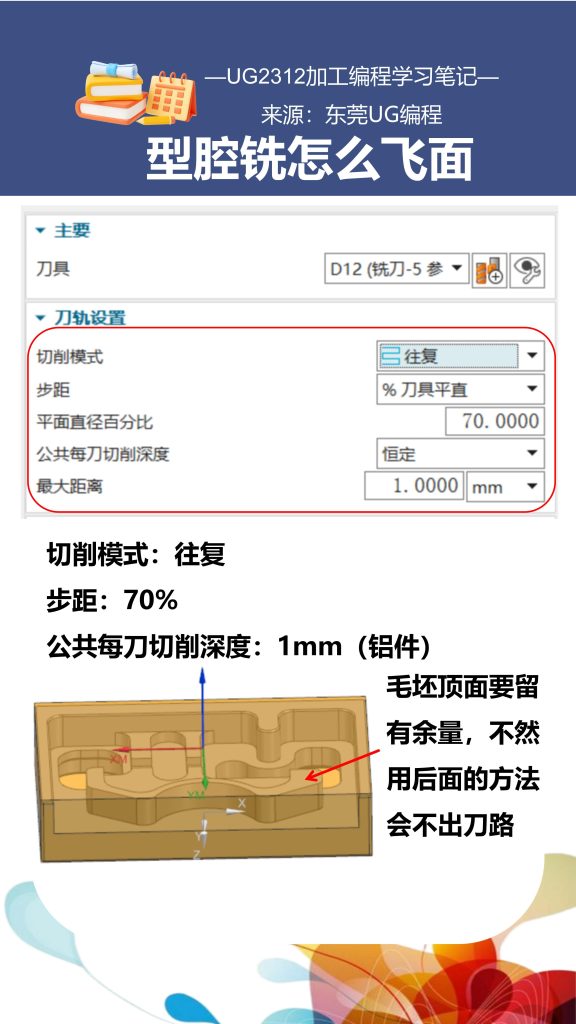

型腔铣飞面要点： 1、毛坯顶面要留有余量，毛坯余量1mm 2、切削层最后一个切削层选择部件的顶面 3、切削模式：往复 4、拐角光顺，所有刀路8% 5、线性进退刀
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/123.html
ug编程入门学习笔记电子书分享，微信：ugbjcn，注明来意！
