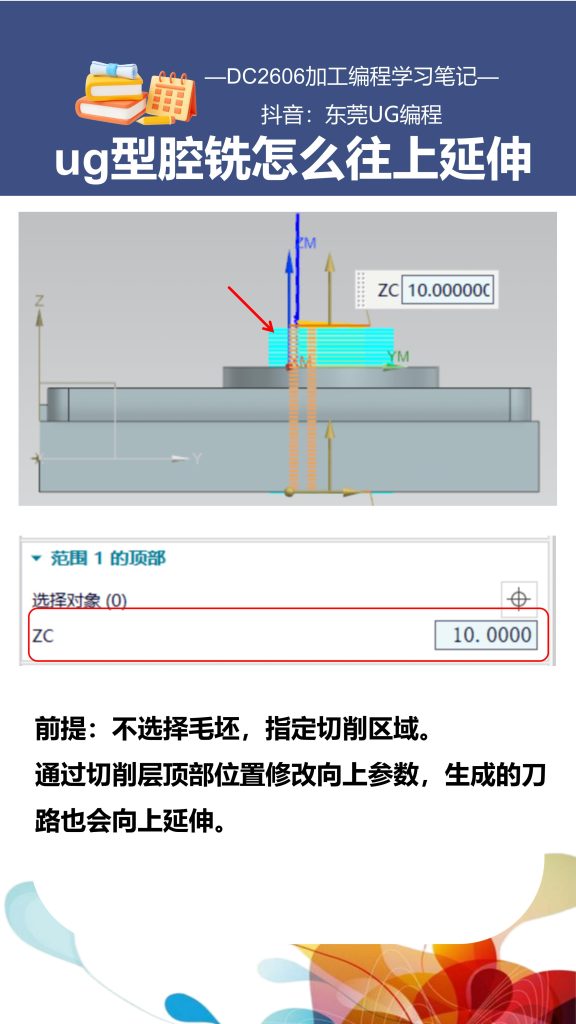

前提：不选择毛坯，指定切削区域。
通过切削层顶部位置修改向上参数，生成的刀路也会向上延伸。

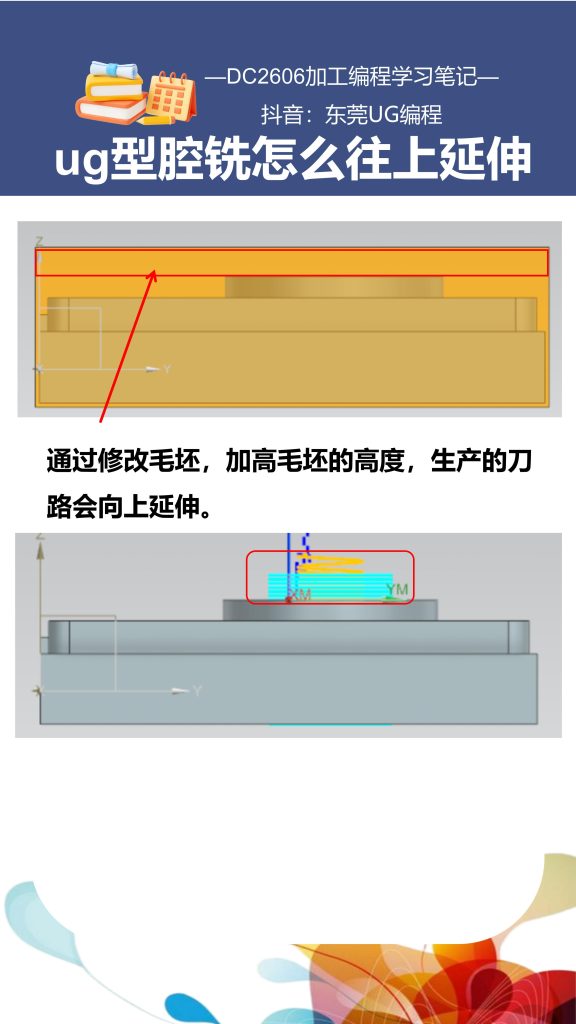

通过修改毛坯，加高毛坯的高度，生产的刀路会向上延伸。

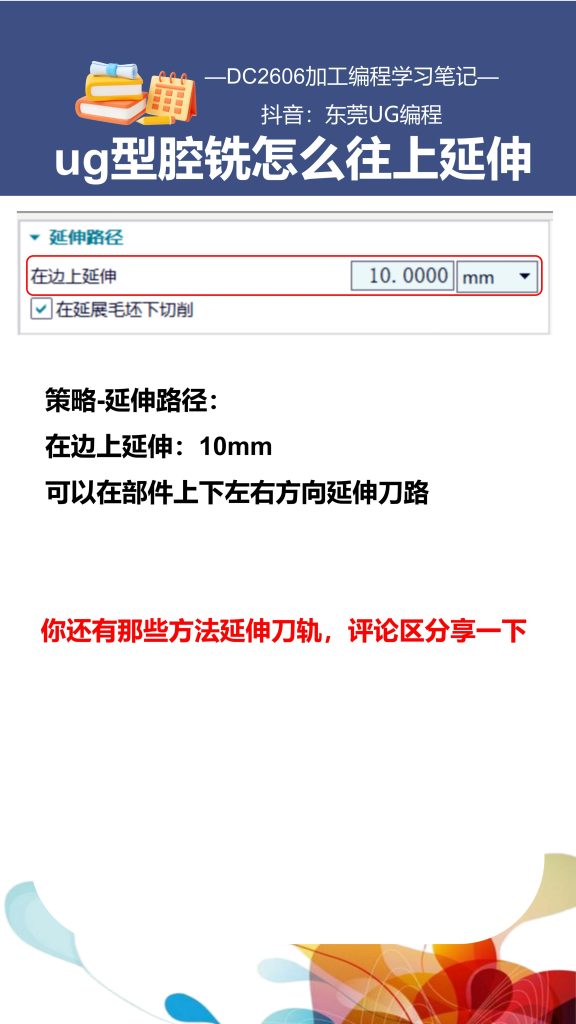

策略-延伸路径：
在边上延伸：10mm
可以在部件上下左右方向延伸刀路
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/956.html
ug编程入门学习笔记电子书分享，微信：ugbjcn，注明来意！
