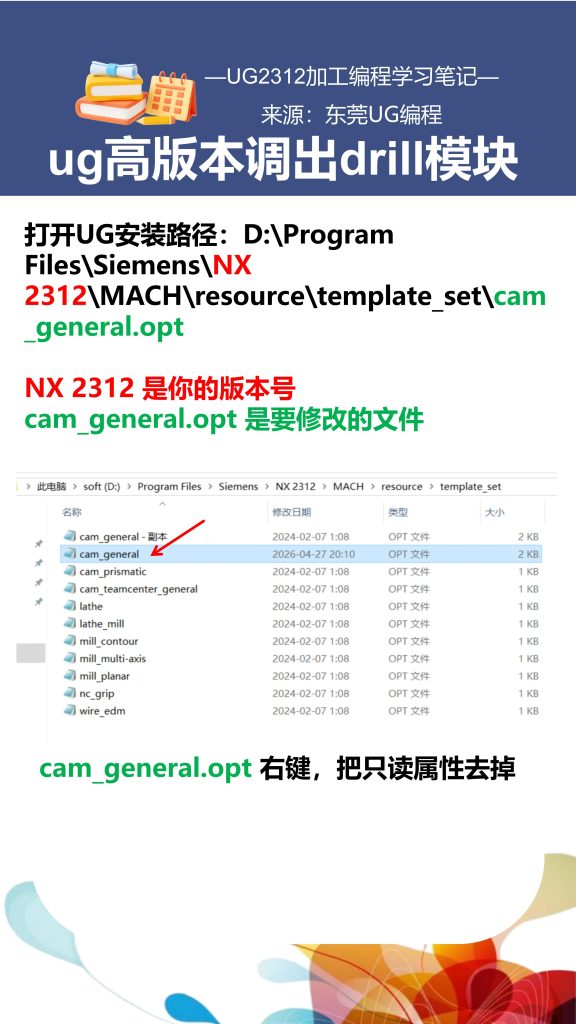

打开UG安装路径：D:\Program Files\Siemens\NX 2312\MACH\resource\template_set\cam_general.opt
NX 2312 是你的版本号

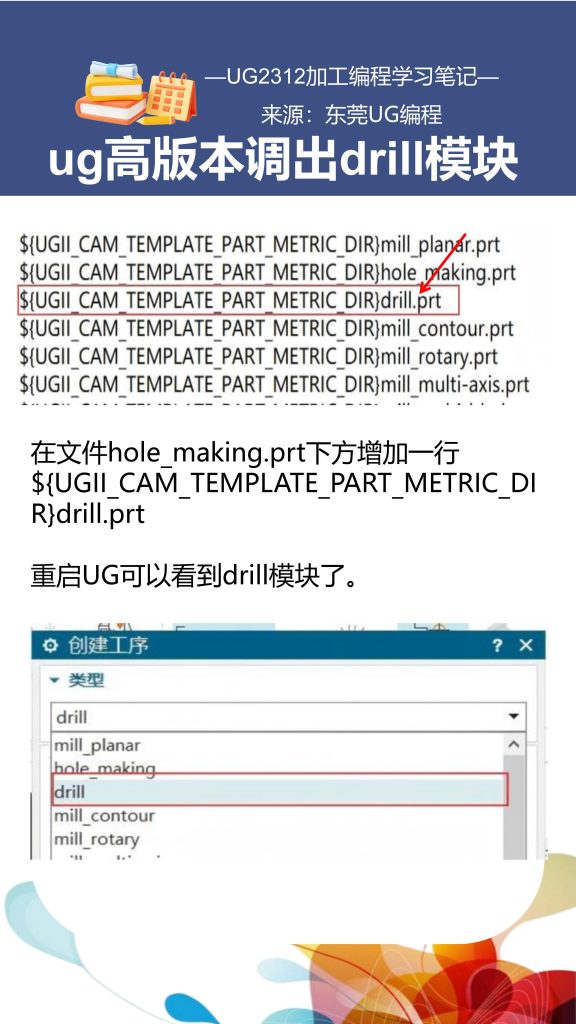

cam_general.opt 是要修改的文件，cam_general.opt 右键，把只读属性去掉。在文件hole_making.prt下方增加一行 ${UGII_CAM_TEMPLATE_PART_METRIC_DIR}drill.prt

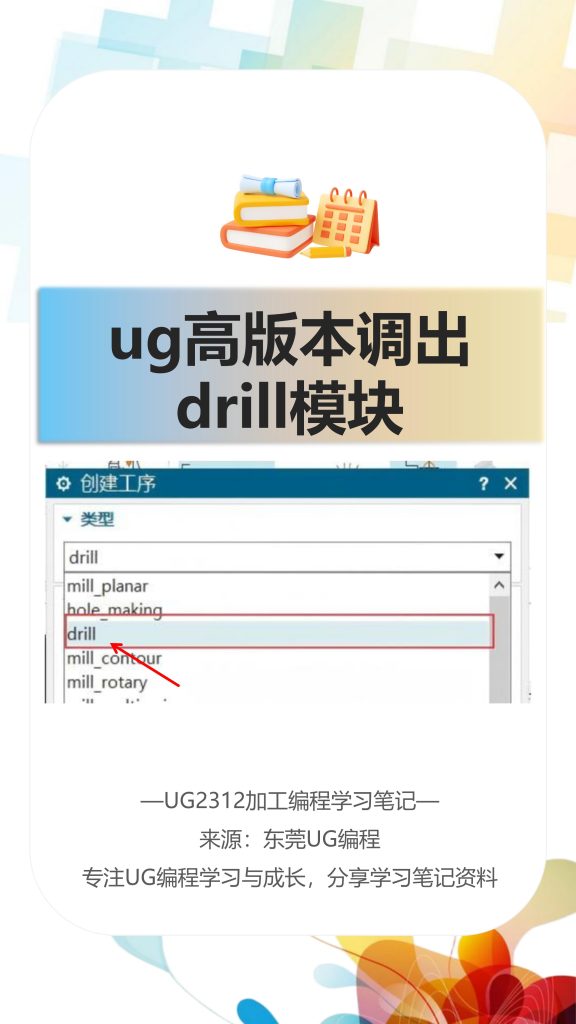

重启UG可以看到drill模块了。
