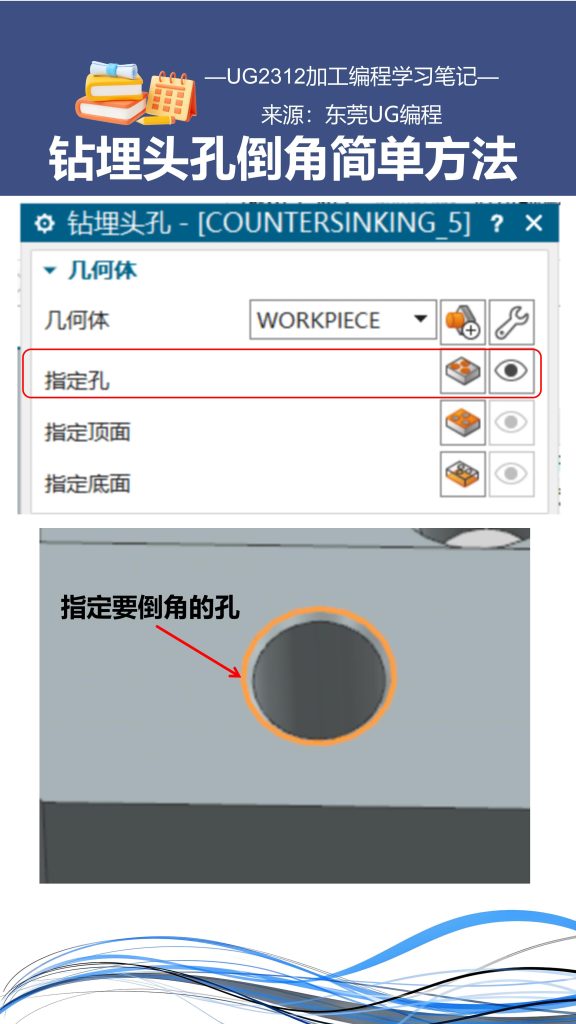

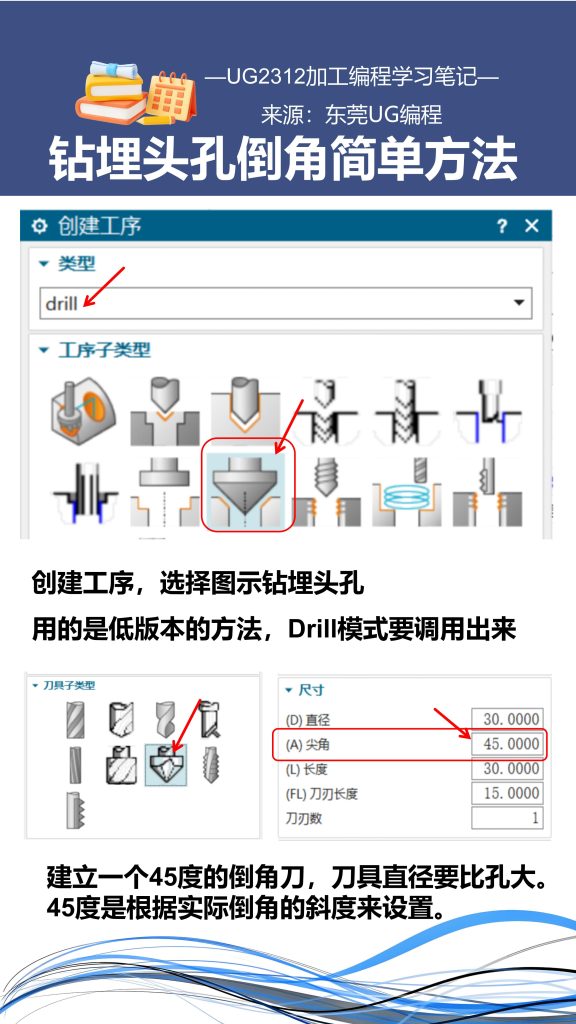

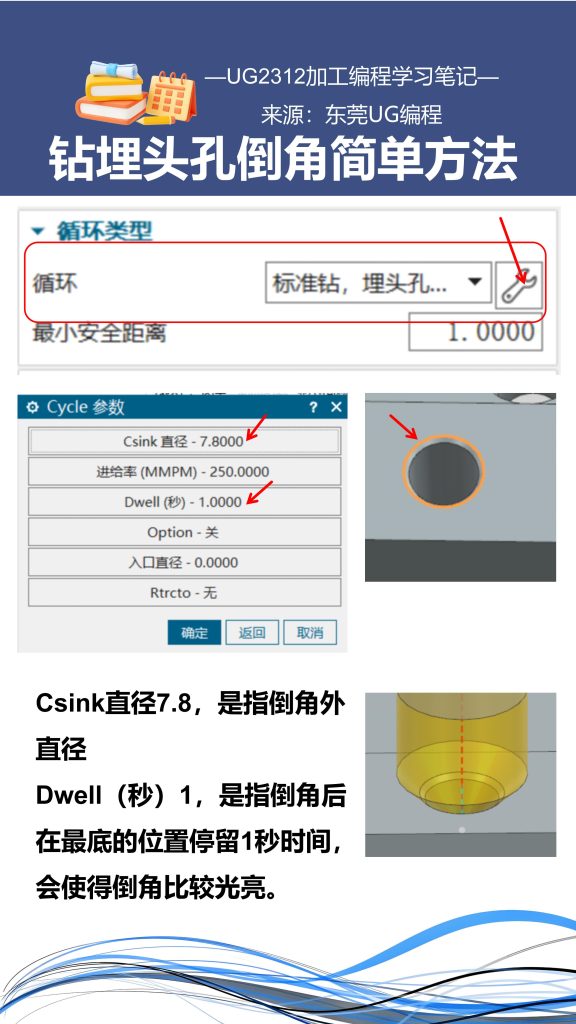

钻埋头孔倒角简单方法 东莞ug编程 • 2026年5月24日 23:07 • ug编程笔记 • 阅读 77 创建工序,选择图示钻埋头孔用的是低版本的方法,Drill模式要调用出来建立一个45度的倒角刀,刀具直径要比孔大。45度是根据实际倒角的斜度来设置。Csink直径7.8,是指倒角外直径Dwell(秒)1,是指倒角后在最底的位置停留1秒时间,会使得倒角比较光亮。 原创文章,作者:东莞ug编程,如若转载,请注明出处:http://www.ugbj.cn/851.html ug编程入门学习笔记电子书分享,微信:ugbjcn,注明来意! 倒角钻埋头孔 赞 (0) 生成海报 关于作者 东莞ug编程 专注ug编程学习成长,提供ug编程入门教学学习笔记分享,有需要的朋友加微信:ugbjcn,注明来意。 底壁铣倒角怎么设置 上一篇 2026年5月23日 21:03 ug埋头孔怎么倒角 下一篇 2026年5月26日 19:47 相关推荐 ug编程笔记 底壁铣不同深度开粗 切削区域空间范围:壁,如果工件有斜壁就一定要选中这个,它会按左图斜面壁切削精确定位打开延伸壁打开,有些不同深度区域如果没有刀路,打开延伸壁就会有刀路刀具延伸:100%非切削移动-转… 2026年4月2日 810 ug编程笔记 底壁铣光侧壁拐弯怎么解决 启用延伸壁或者启用只切削壁,刀路就变直了 2026年5月14日 990 ug编程笔记 底壁铣延伸壁是什么意思 延伸壁:开是指定壁几何体向二侧延伸,直至延伸到选定底面边缘产生刀路;如果二个或多个延伸壁有相交,侧会合并延伸区域产生刀路。 2026年5月9日 600 ug编程笔记 ug高版本如何调出drill模块 打开UG安装路径:D:\Program Files\Siemens\NX 2312\MACH\resource\template_set\cam_general.optNX 231… 2026年4月27日 480 ug编程笔记 底壁铣铣封闭的腰槽 底壁铣铣封闭的腰槽操作要点:1、指定腰槽底面2、切削模式:轮廓3、步距:50%(软件限制不超过50%)4、切削深度:按深度倾斜5、封闭区域进退刀:沿形状斜进刀,角度3,高度0.5 2026年4月29日 690 ug编程笔记 底壁铣铣孔螺旋刀路 底壁铣铣孔螺旋刀路要点: 1、选择一把直径比孔半径大的刀具。 2、切削模式:轮廓 3、步距百分比:50% 4、每刀切削深度:0.5mm 5、刀轴:ZM轴 6、刀具延伸量100% 2026年4月20日 490 ug编程笔记 曲线驱动如何生成多刀路 曲线驱动生成多刀路的操作方法,核心围绕 UG 软件中曲线 / 点驱动方法实现多刀路切削的参数设置、操作要点展开,同时补充了该驱动方式的特点和非切削移动的设置要求: 一、核心操作前提… 2026年3月19日 3701 ug编程笔记 自适应铣削自下而上怎么设置 步距:恒定最大距离:1mm 切削层模式:恒定深度每刀切削深度:20mm 自下而上切削:切削层之间,如图,是指先切削第一刀,再往上切削第二刀,第三刀。图例是分2层切削 向上步距:1m… 2026年4月4日 980 ug编程笔记 DC2606平面铣螺旋刀路 切削模式:螺旋倾斜类型:By Depth(即是按深度倾斜螺旋切削)斜坡深度:就是螺旋的下刀量,每转深度顶部偏置:一般设置0.5即可 2026年7月3日 590 ug编程笔记 深度轮廓铣清角使用方法 部件开完粗后,选择一把比R角小的刀具清角。公共每刀切削深度:恒定最大距离:0.5mm指定切削区域,用相切面的方式选择好R角的面。策略-参考刀具参考上一把开粗的刀具D10,重叠距离:… 2026年7月14日 400
