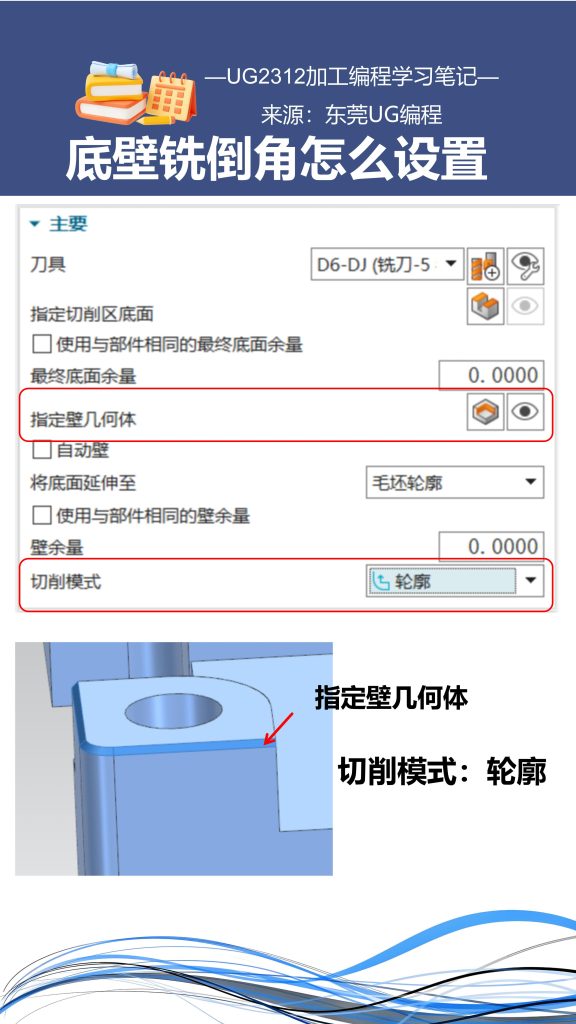

切削模式：轮廓

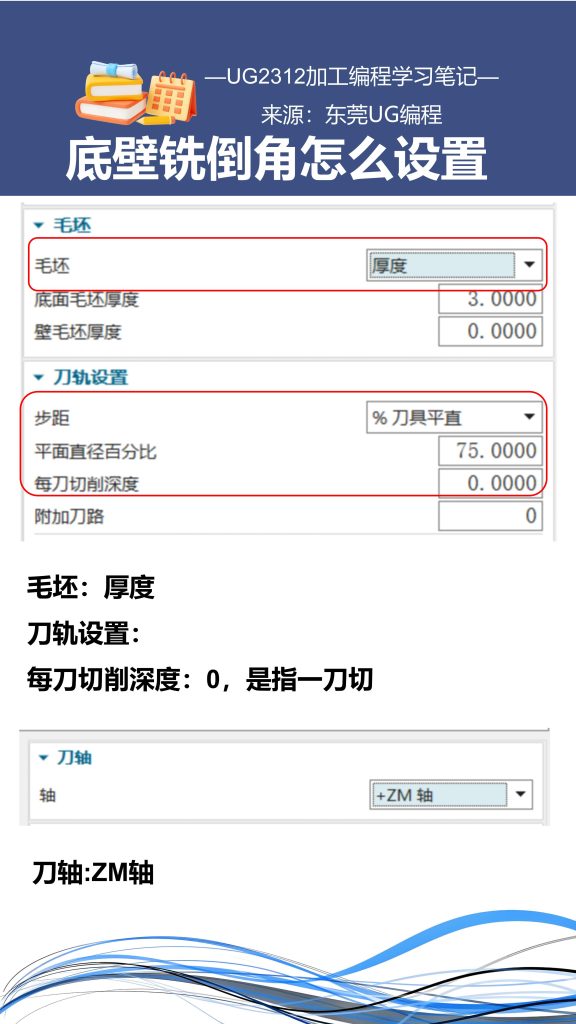

毛坯：厚度
刀轨设置：
每刀切削深度：0，是指一刀切
刀轴:ZM轴

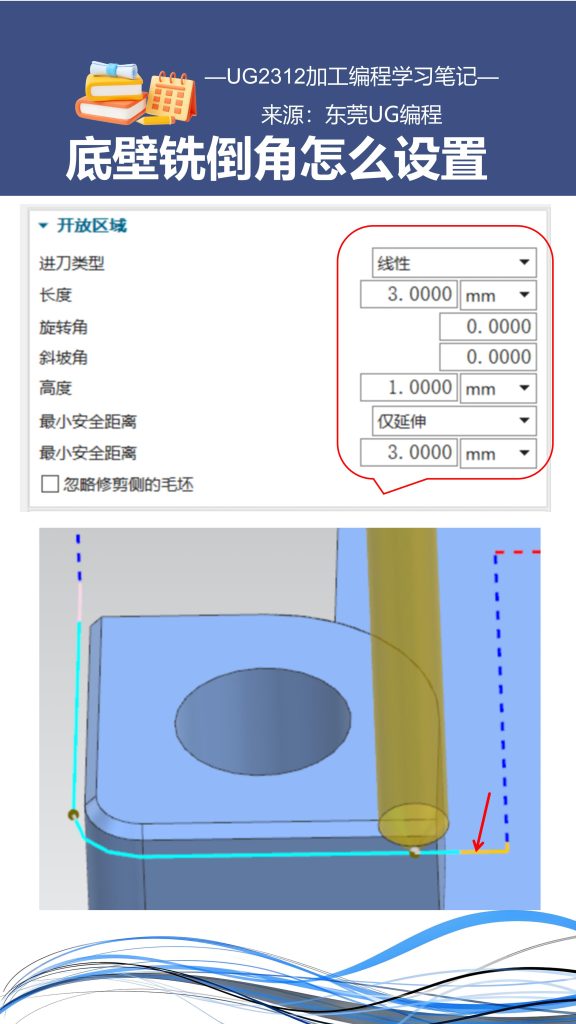

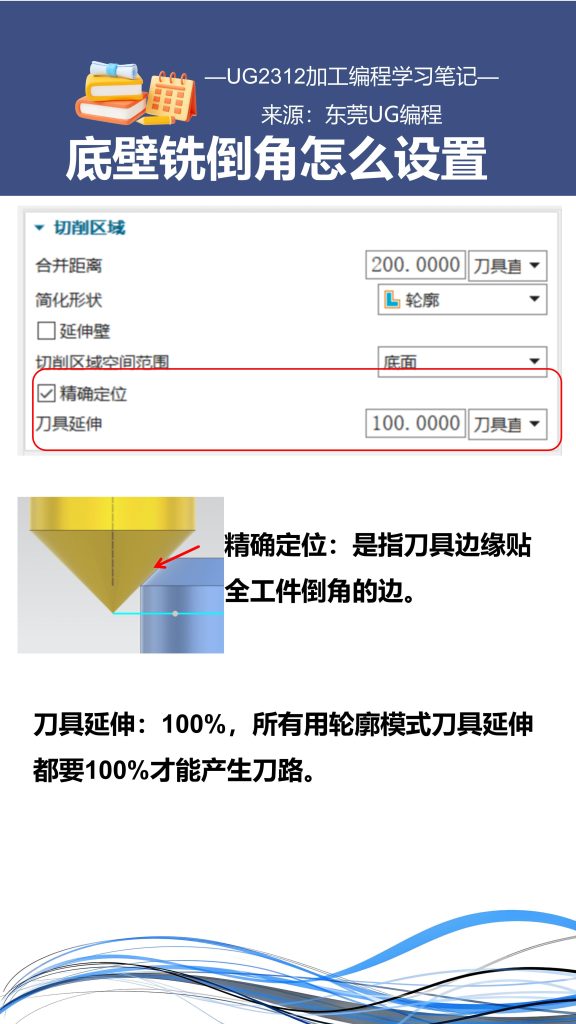

精确定位：是指刀具边缘贴全工件倒角的边。
刀具延伸：100%，所有用轮廓模式刀具延伸都要100%才能产生刀路。

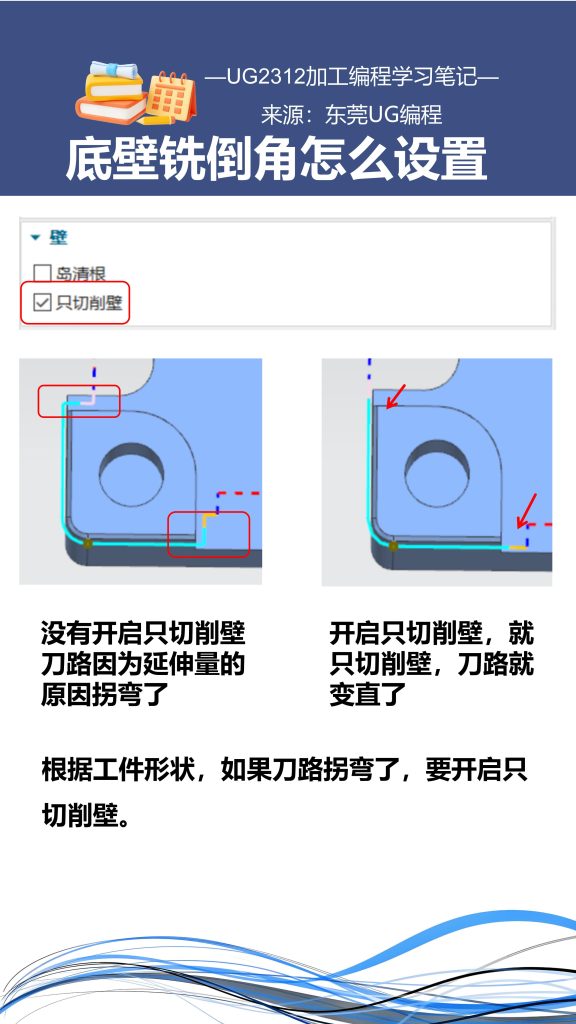

根据工件形状，如果刀路拐弯了，要开启只切削壁。
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/843.html
ug编程入门学习笔记电子书分享，微信：ugbjcn，注明来意！
