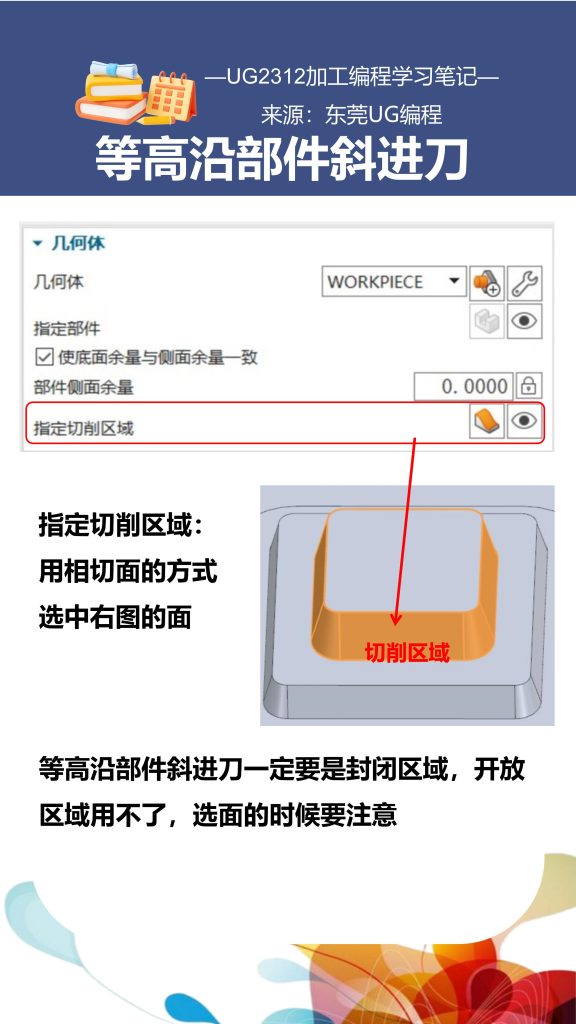

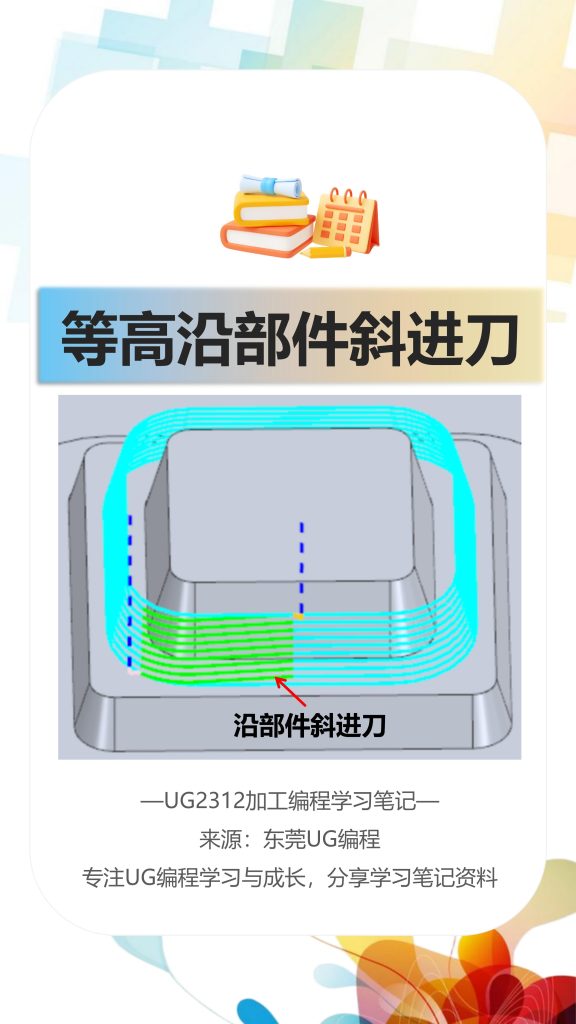

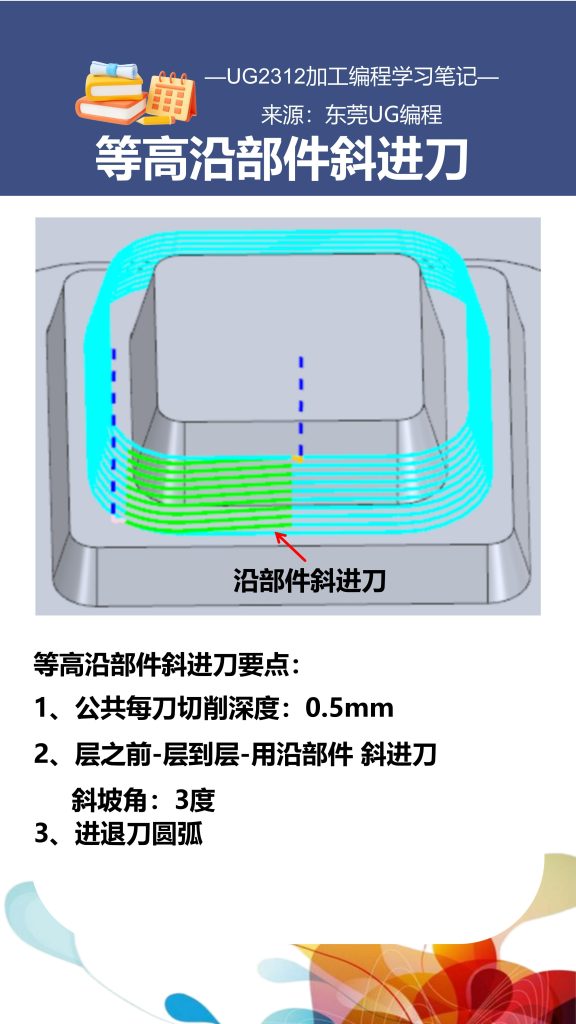

等高沿部件斜进刀要点：

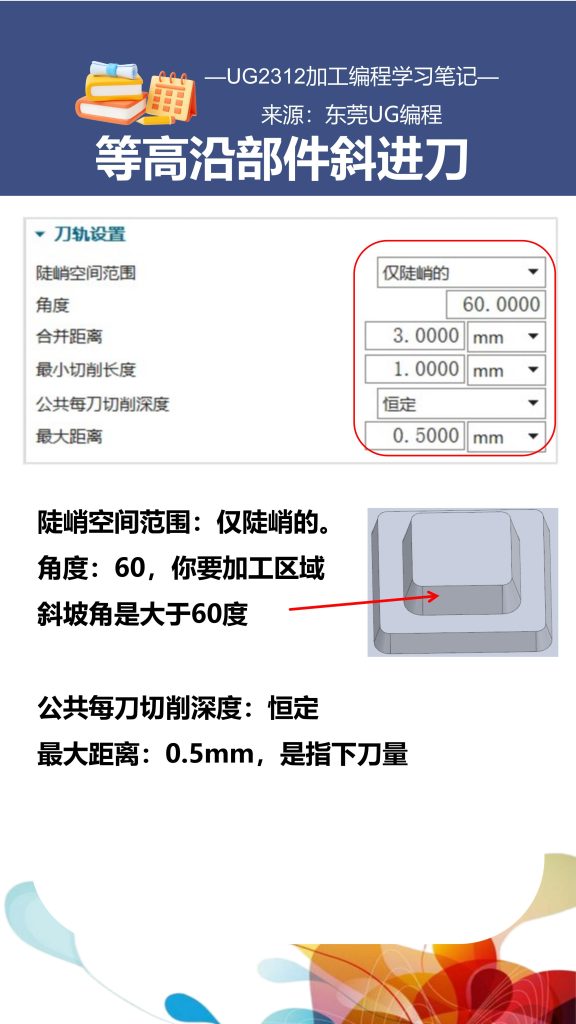

1、公共每刀切削深度：0.5mm

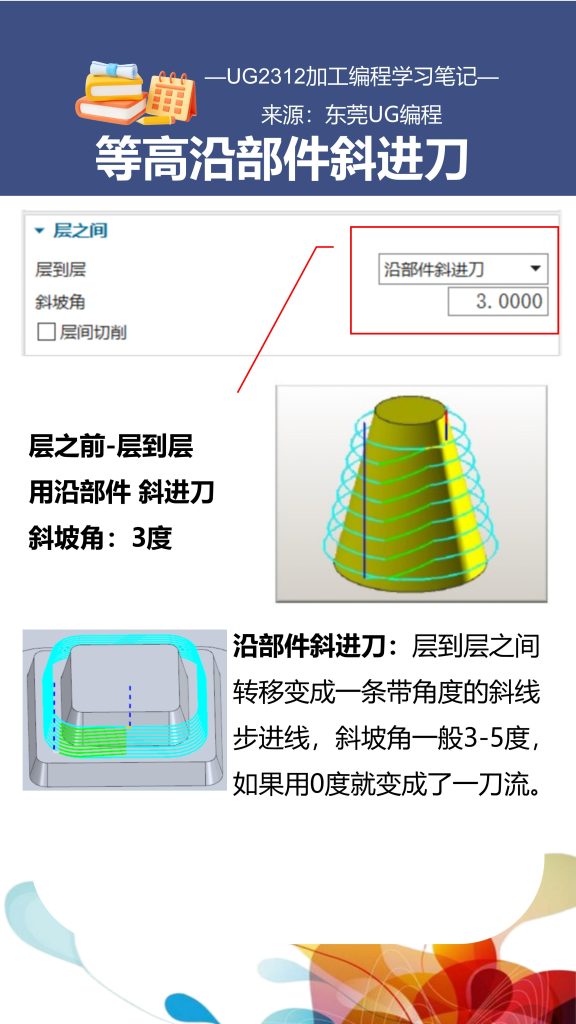

2、层之前-层到层-用沿部件斜进刀
斜坡角：3度

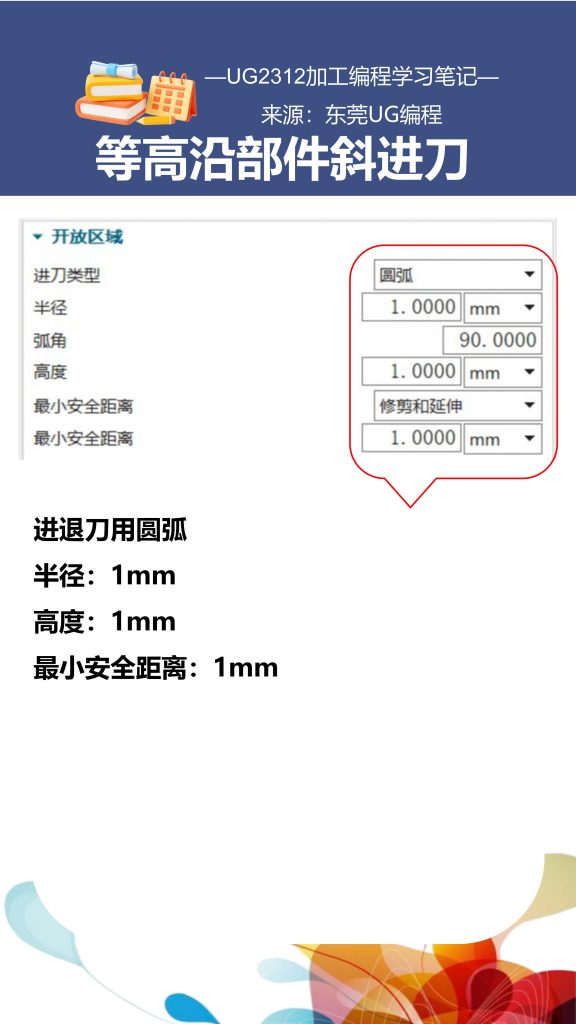

3、进退刀圆弧
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/87.html
ug编程入门学习笔记电子书分享，微信：ugbjcn，注明来意！
