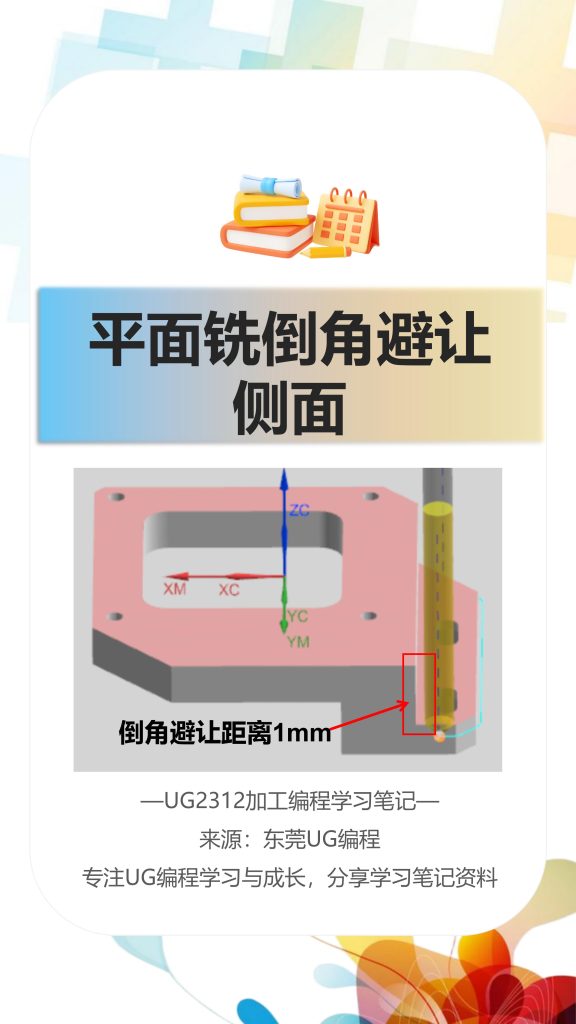

平面铣倒角避让侧面操作要点：

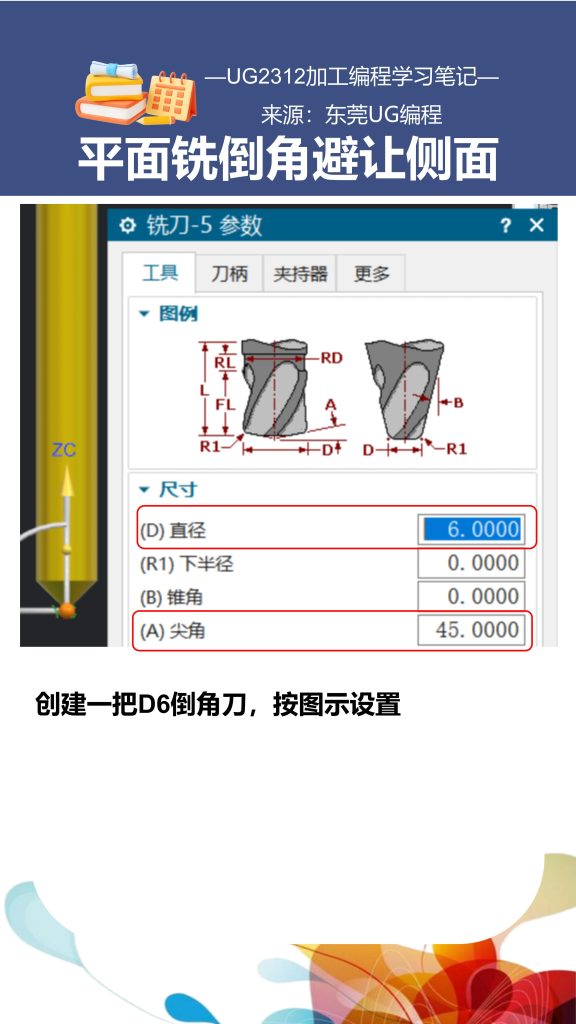

1、创建一把D6倒角刀

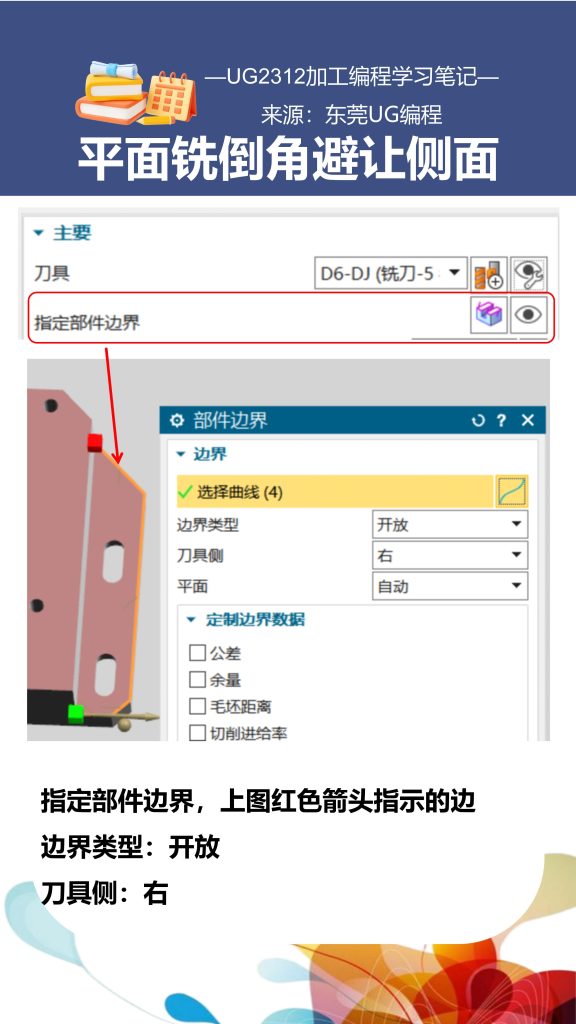

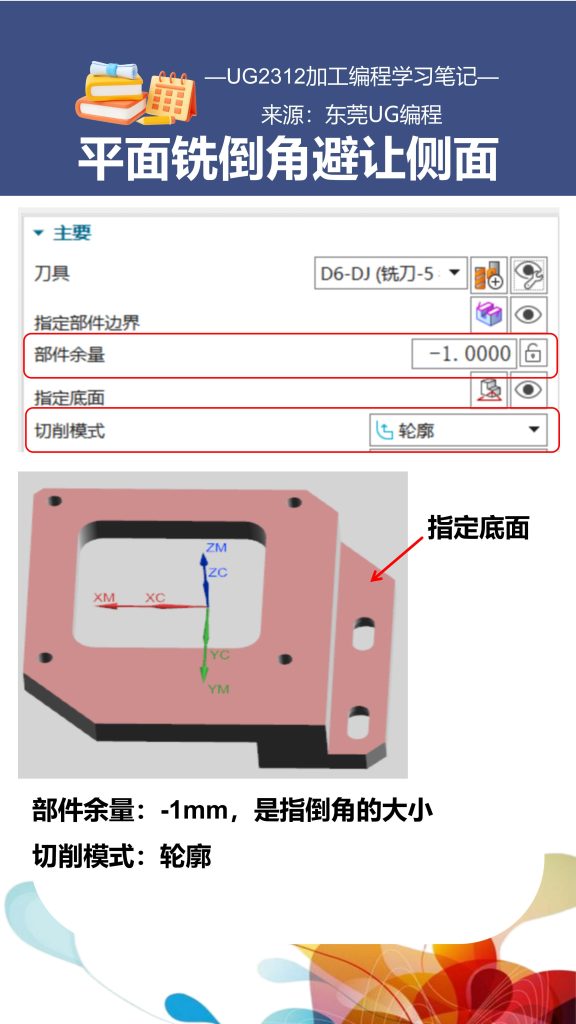

2、切削模式轮廓

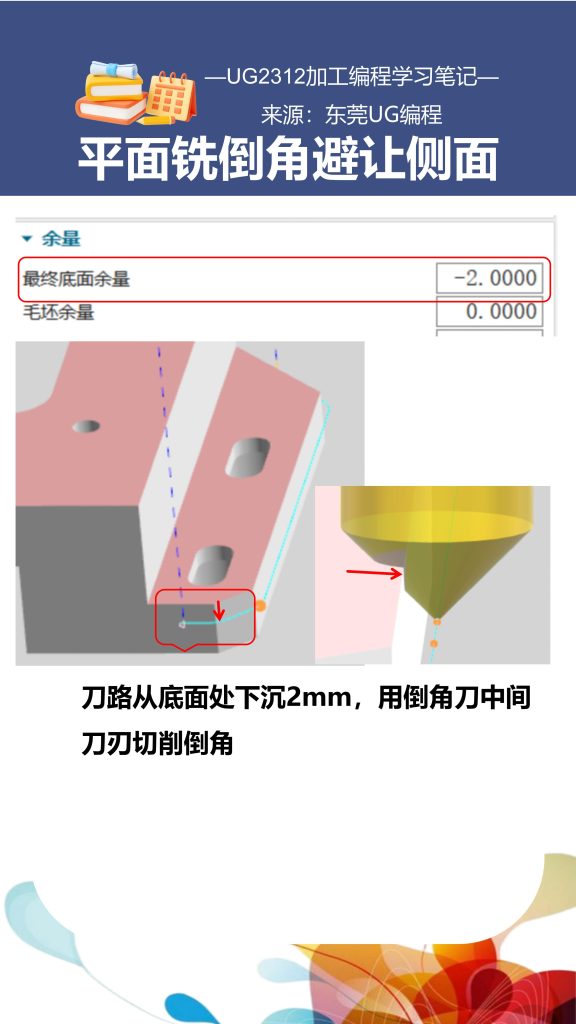

3、部件余量-1（倒角大小），底面余量-2（使用倒角刀中间刃切削）

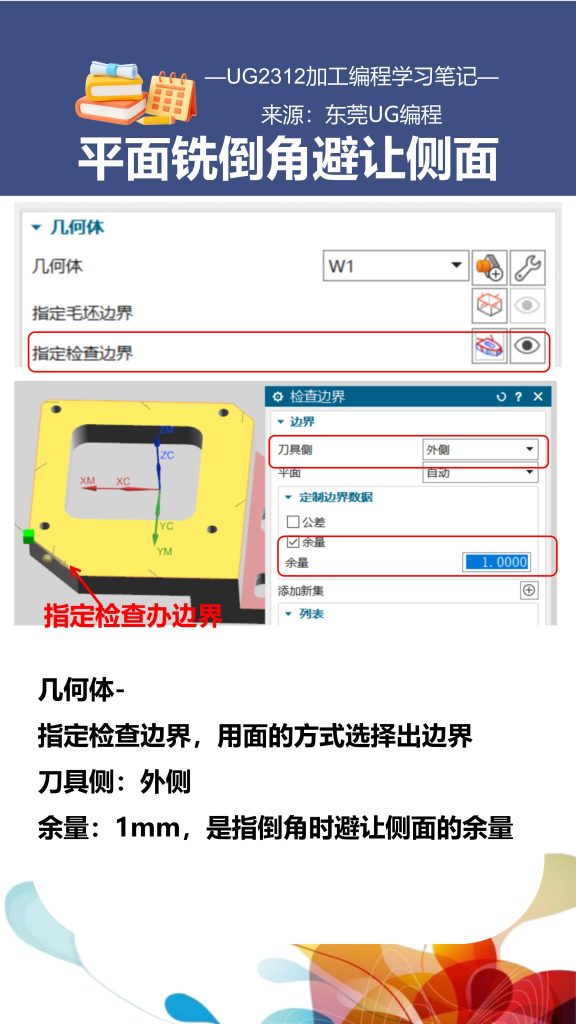

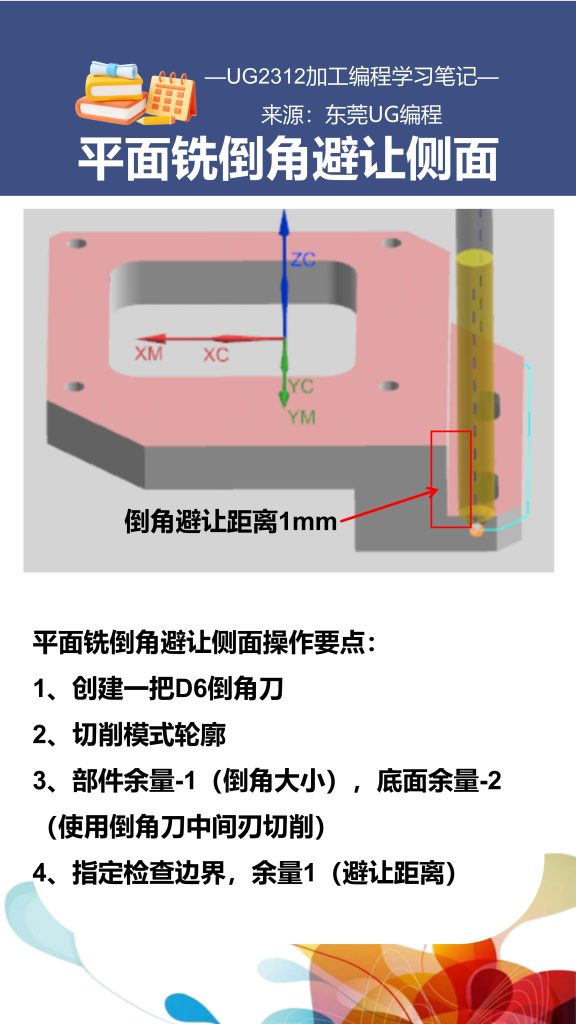

4、指定检查边界，余量1（避让距离）
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/655.html
ug编程入门学习笔记电子书分享，微信：ugbjcn，注明来意！
