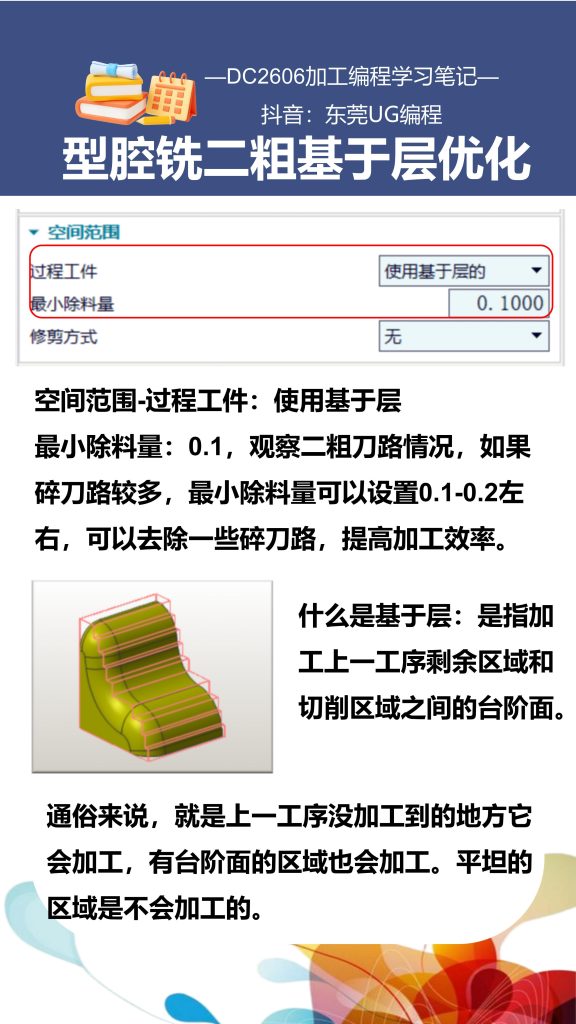

空间范围-过程工件：使用基于层
最小除料量：0.1，观察二粗刀路情况，如果碎刀路较多，最小除料量可以设置0.1-0.2左右，可以去除一些碎刀路，提高加工效率。
什么是基于层：是指加工上一工序剩余区域和切削区域之间的台阶面。
通俗来说，就是上一工序没加工到的地方它会加工，有台阶面的区域也会加工。平坦的区域是不会加工的。
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/962.html
ug编程入门学习笔记电子书分享，微信：ugbjcn，注明来意！
