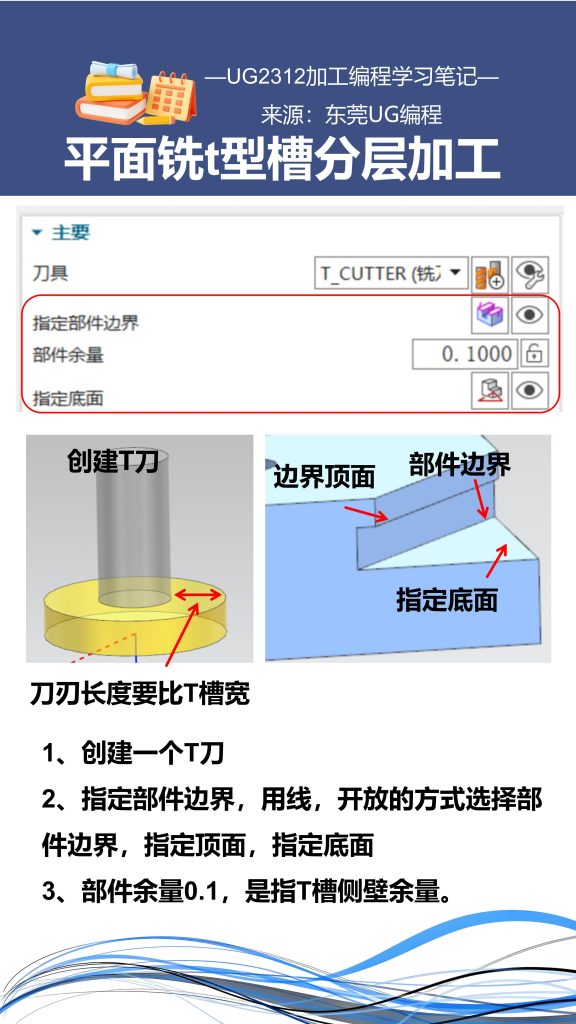

1、创建一个T刀
2、指定部件边界，用线，开放的方式选择部件边界，指定顶面，指定底面
3、部件余量0.1，是指T槽侧壁余量。

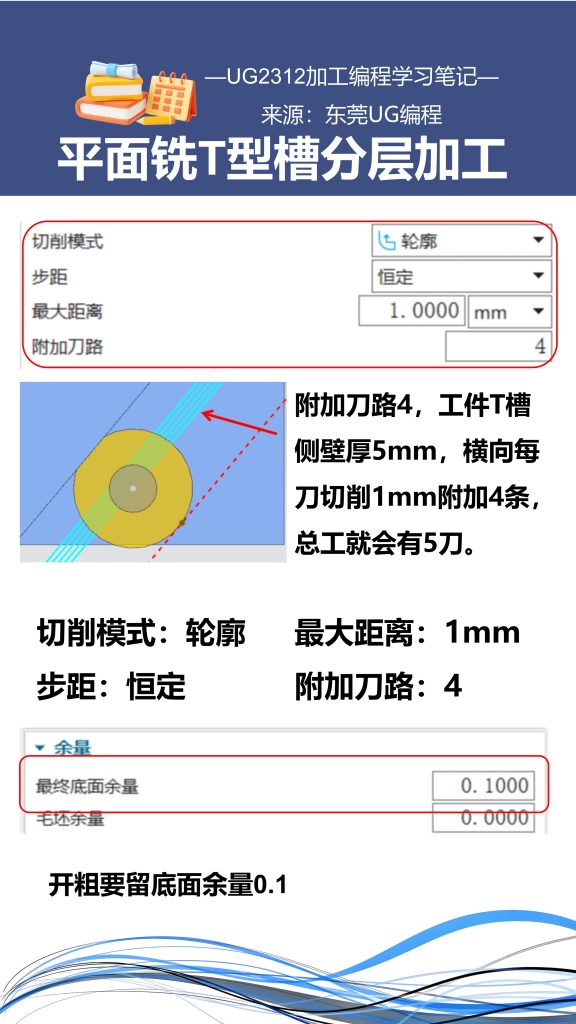

附加刀路4，工件T槽侧壁厚5mm，横向每刀切削1mm附加4条，总工就会有5刀。

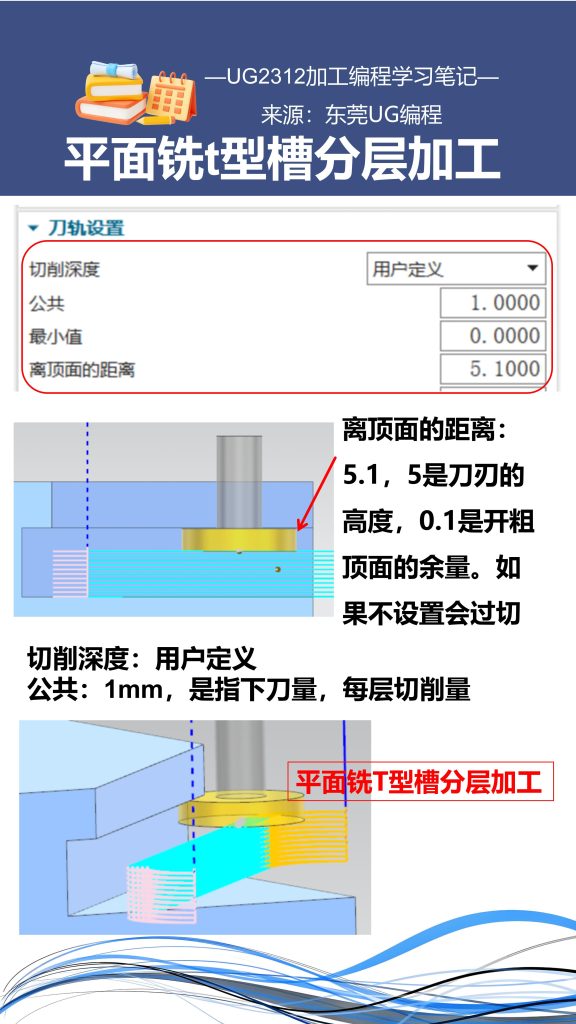

离顶面的距离：5.1，5是刀刃的高度，0.1是开粗顶面的余量。如果不设置会过切
切削深度：用户定义
公共：1mm，是指下刀量，每层切削量
