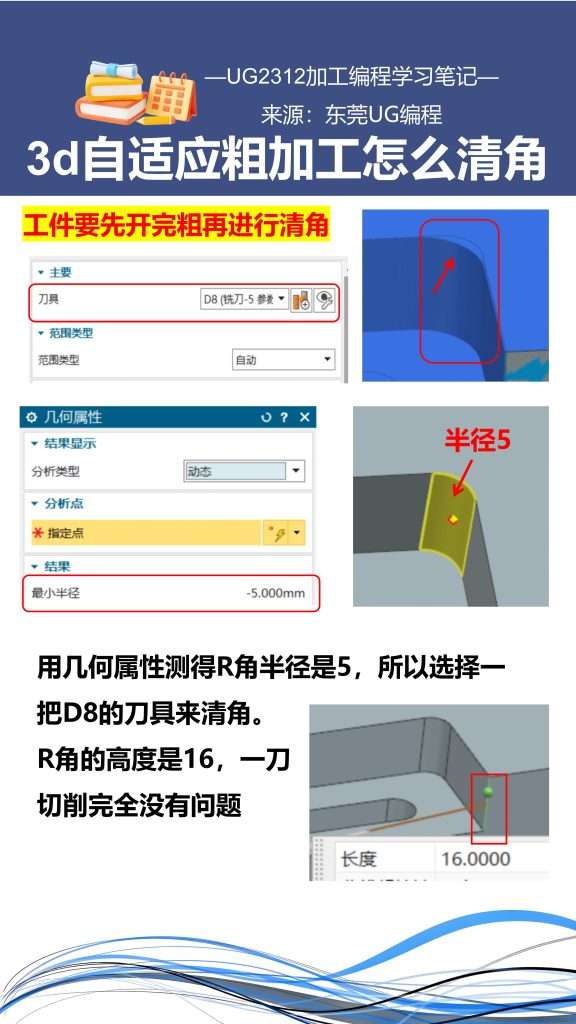

用几何属性测得R角半径是5，所以选择一把D8的刀具来清角。
R角的高度是16，一刀

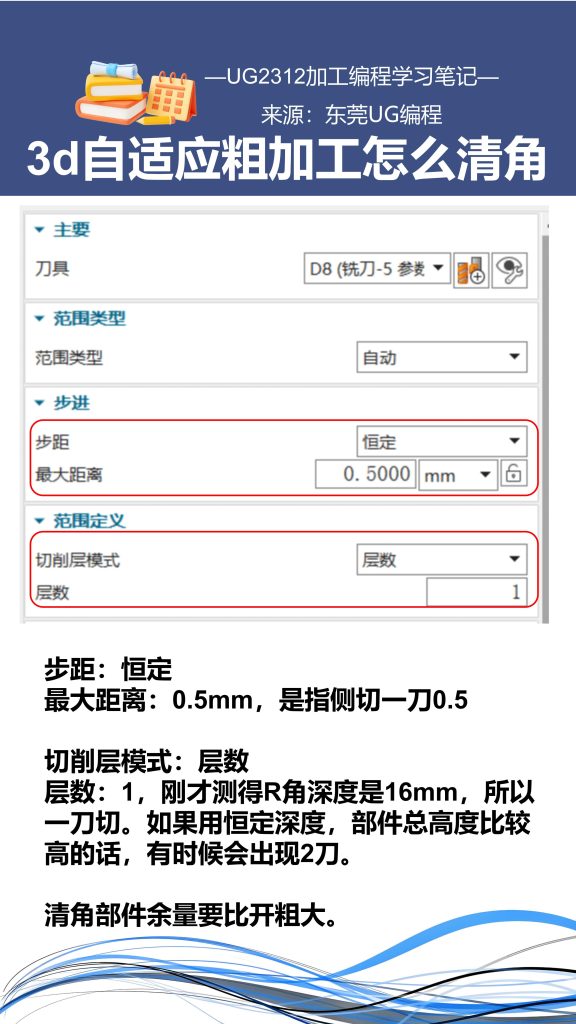

切削完全没有问题。步距：恒定
最大距离：0.5mm，是指侧切一刀0.5
切削层模式：层数
层数：1，刚才测得R角深度是16mm，所以一刀切。如果用恒定深度，部件总高度比较高的话，有时候会出现2刀。
清角部件余量要比开粗大。
