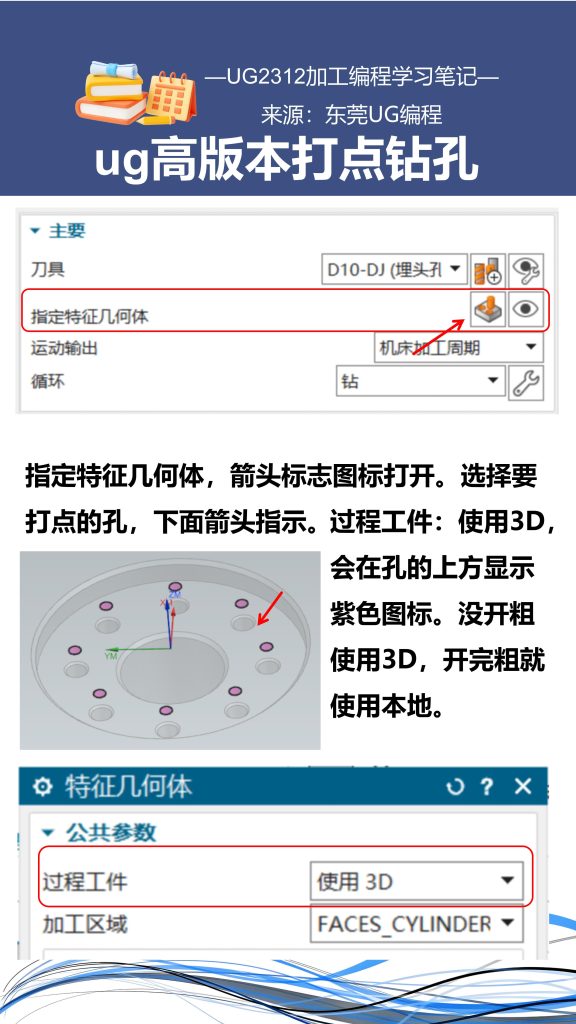

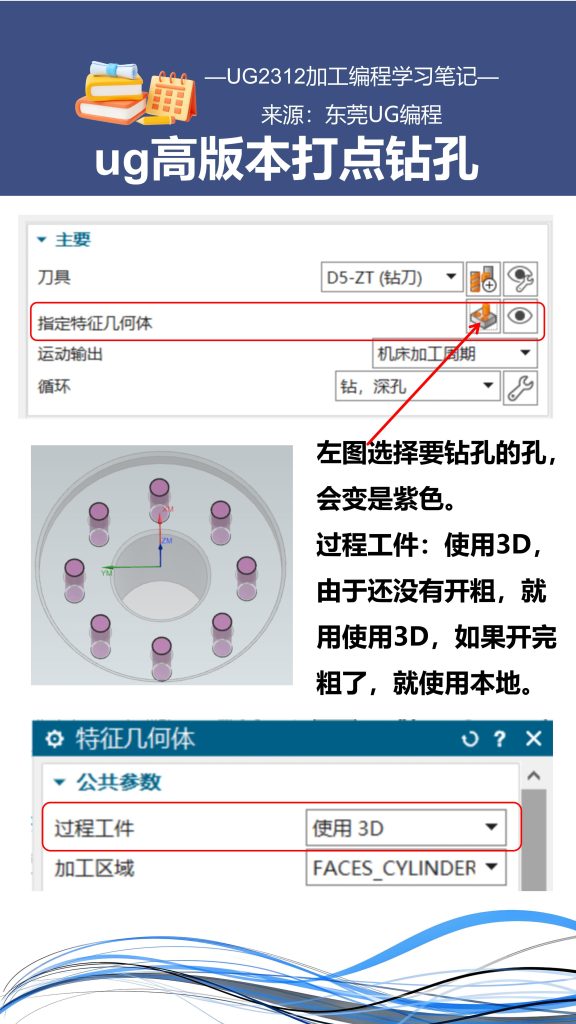

过程工件：使用3D，会在孔的上方显示紫色图标。没开粗使用3D，开完粗就使用本地。
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/897.html
ug编程入门学习笔记电子书分享，微信：ugbjcn，注明来意！
