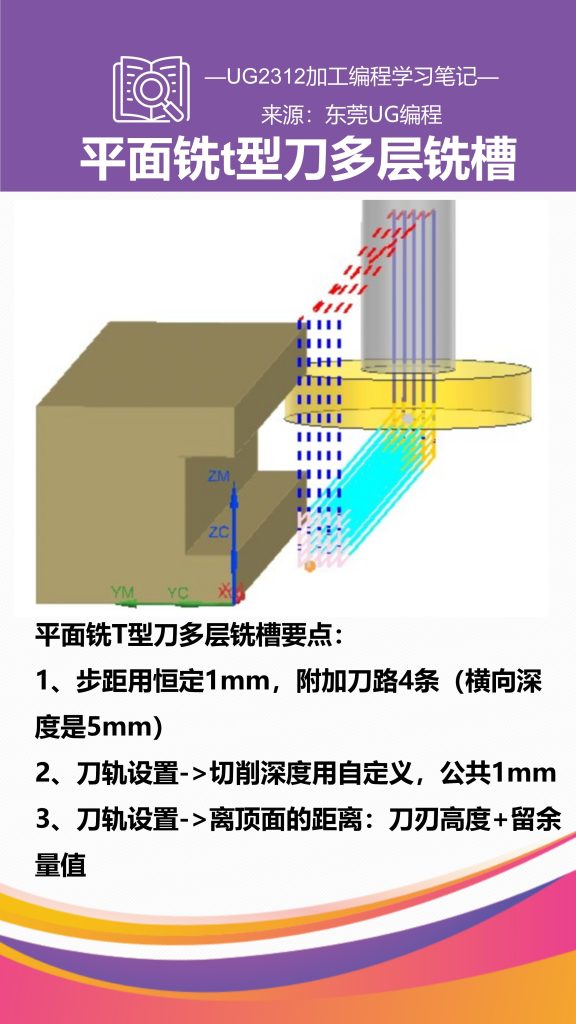

平面铣T型刀多层铣槽要点：

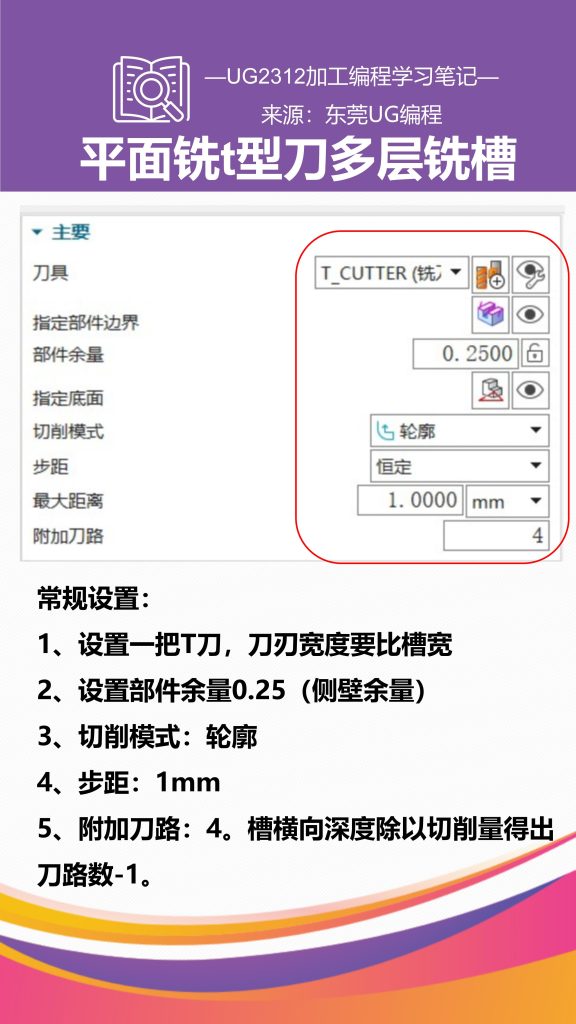

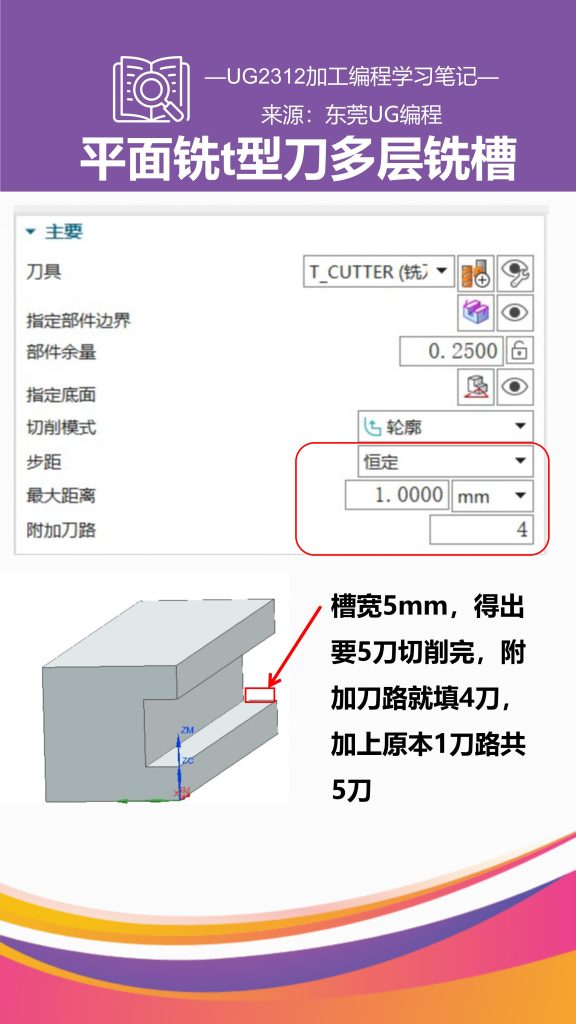

1、步距用恒定1mm，附加刀路4条（横向深度是5mm）

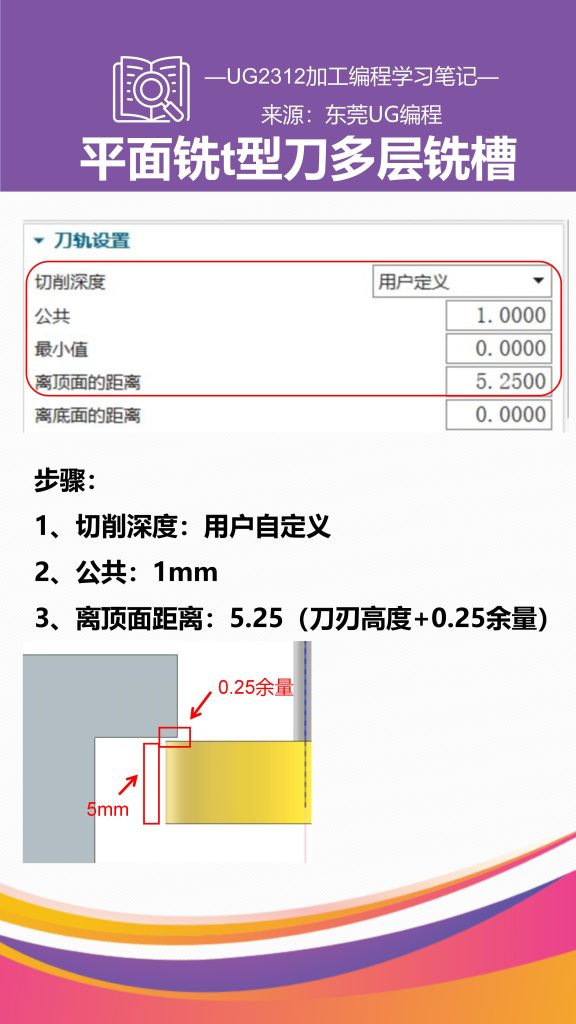

2、刀轨设置->切削深度用自定义，公共1mm
3、刀轨设置->离顶面的距离：刀刃高度+留余量值
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/612.html
ug编程入门学习笔记电子书分享，微信：ugbjcn，注明来意！
