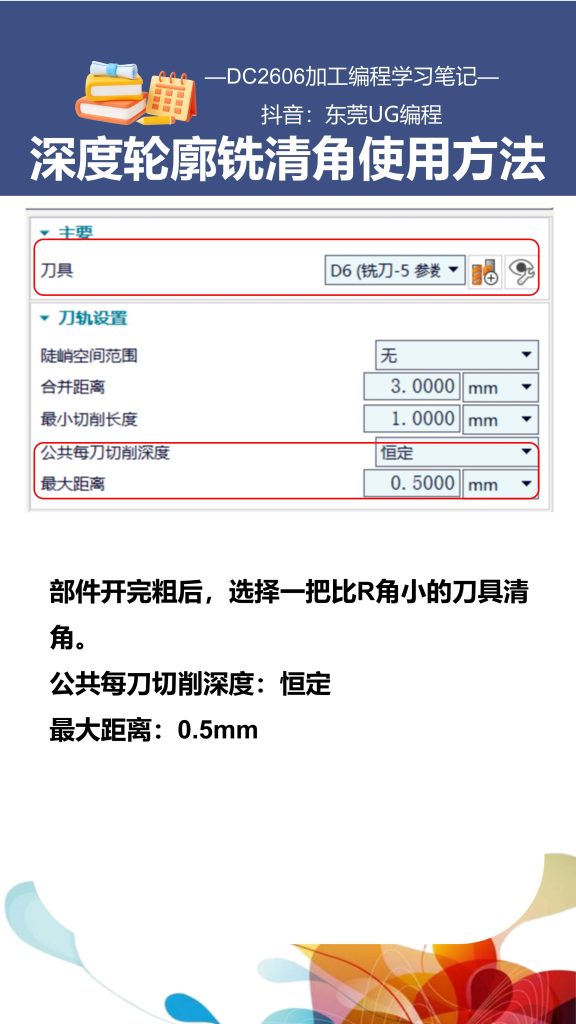

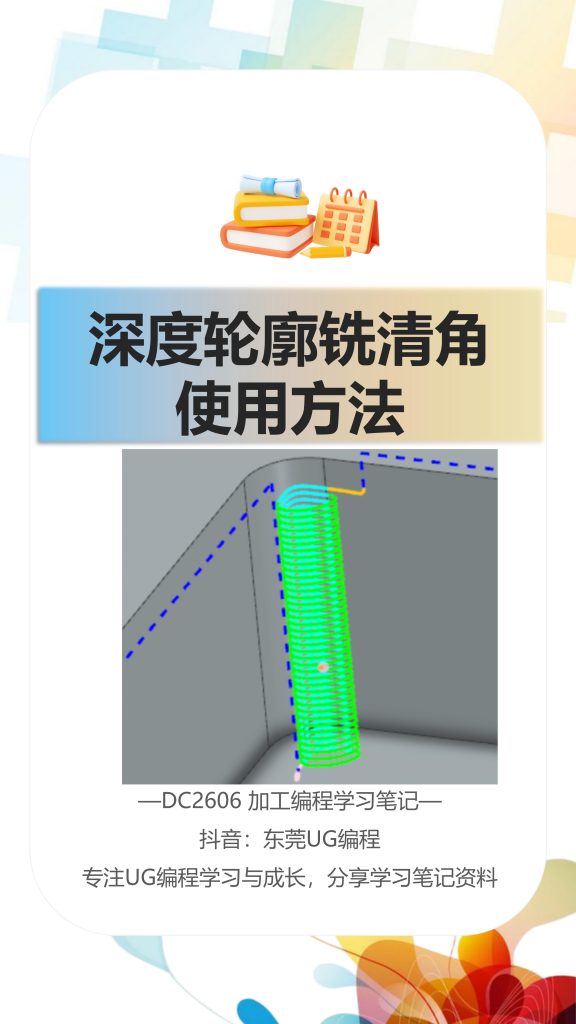

部件开完粗后，选择一把比R角小的刀具清角。
公共每刀切削深度：恒定
最大距离：0.5mm

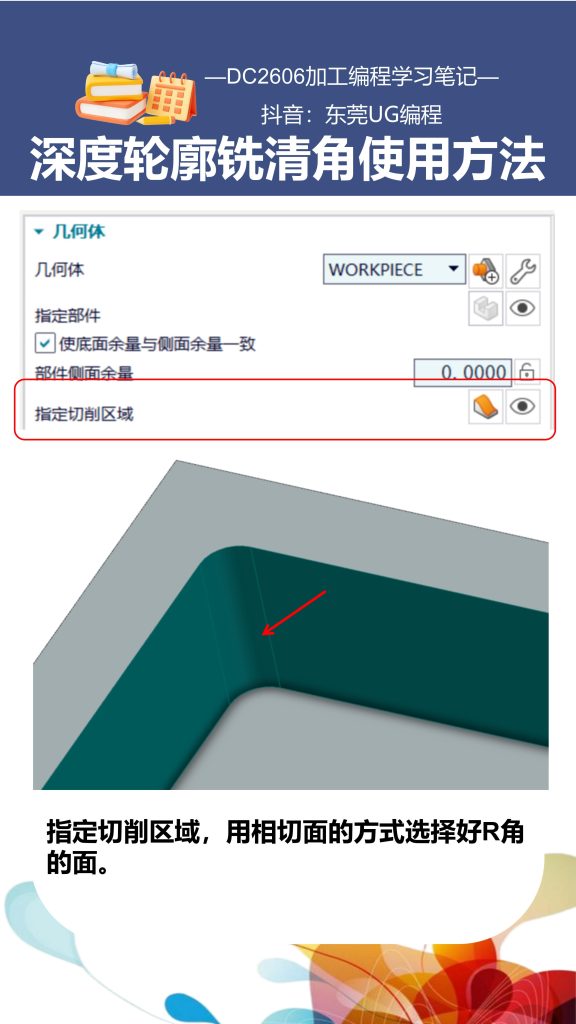

指定切削区域，用相切面的方式选择好R角的面。

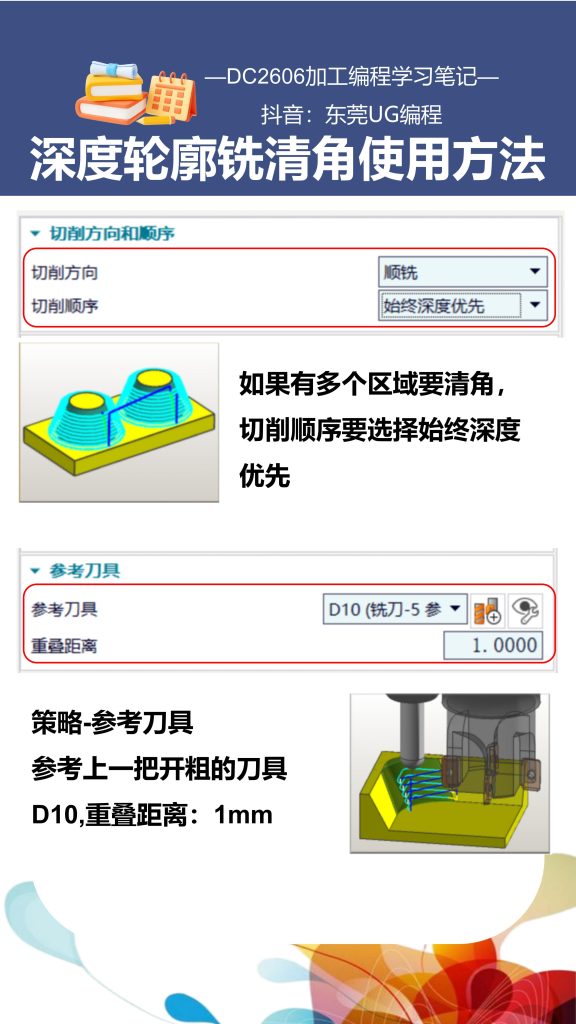

策略-参考刀具
参考上一把开粗的刀具D10,重叠距离：1mm

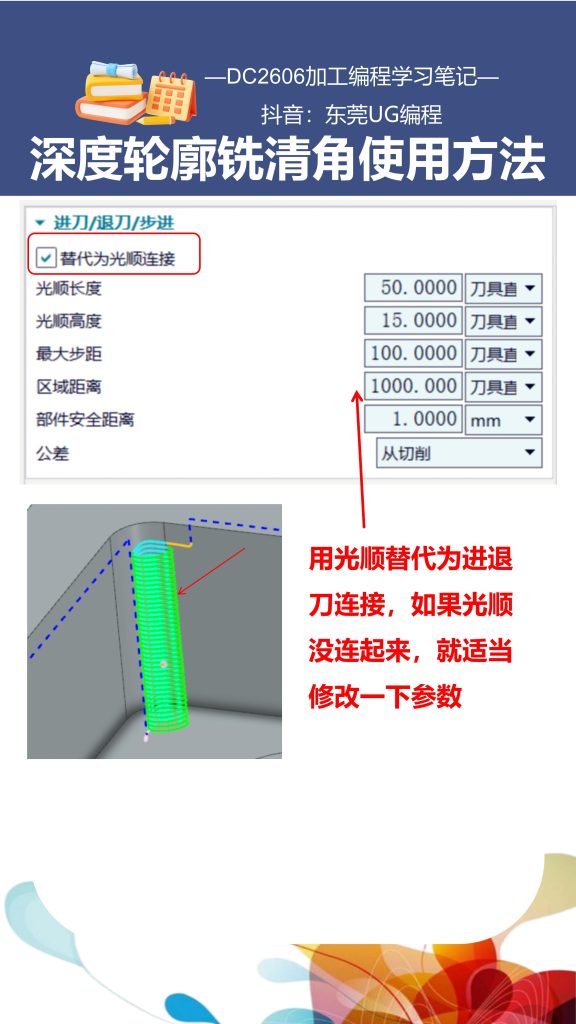

用光顺替代为进退刀连接，如果光顺没连起来，就适当修改一下参数
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/979.html
ug编程入门学习笔记电子书分享，微信：ugbjcn，注明来意！
赞 (0)
关于作者
相关推荐
-
深度轮廓铣常用的几个功能
等高直接对部件进刀参数要点：1、切削方向：混合，顺逆铣来回铣销。2、 边上延伸 0.5mm，在工件外面下刀，避免直接在部件下刀。3、层到层：进接对部件进刀，切削完一层，直接在当前…
-
边界驱动倒角编程
边界驱动倒角编程要点：1、边界曲线边要指定一个Z平面。2、注意材料侧左或右。3、边界偏置：-1.5。刀具直径的四份之一4、切削模式：轮廓
-
底壁铣延伸壁是什么意思
延伸壁：开是指定壁几何体向二侧延伸，直至延伸到选定底面边缘产生刀路；如果二个或多个延伸壁有相交，侧会合并延伸区域产生刀路。
-
ug钻孔深度怎么设置
ug钻孔深度设置要点： 1、Depth深度调转模型深度，根据模型深度可以为不同的深度。 2、Depth为刀肩深度，多个孔只能设置一个深度。 多个不同深度的孔也可以通过参数组的方法自…
-
2d流道往复加工技巧
2D流道往复加工方法：1、进入建模-等斜度曲线取出流道中心线2、以流道中心线用拉伸做出一个片体3、选择曲面驱动，片体作来驱动体4、切削模式往复，步距：数量155、非切削移动进刀：插…
-
深度轮廓铣铣斜面精光
深度轮廓铣铣斜面精光要点：1、切削方向：混合2、层到层：直接对部件进刀3、在边上延伸1mm4、切削层：最优化
-
ug高版本如何调出drill模块
打开UG安装路径：D:\Program Files\Siemens\NX 2312\MACH\resource\template_set\cam_general.optNX 231…
-
平面铣怎么从外部进刀
平面铣从外面进刀的思路：1、选择毛坯边界2、选择部件边界3、切削模式：跟随周边4、刀路方向：由外向内
-

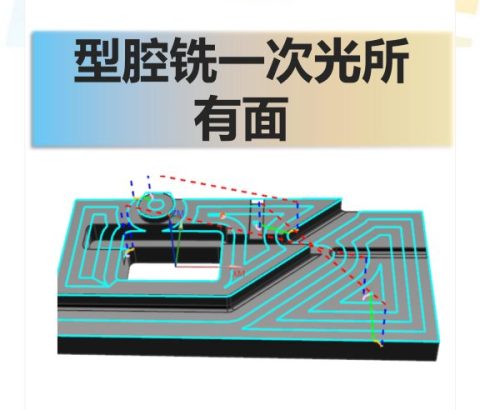

型腔铣一次光所有面
