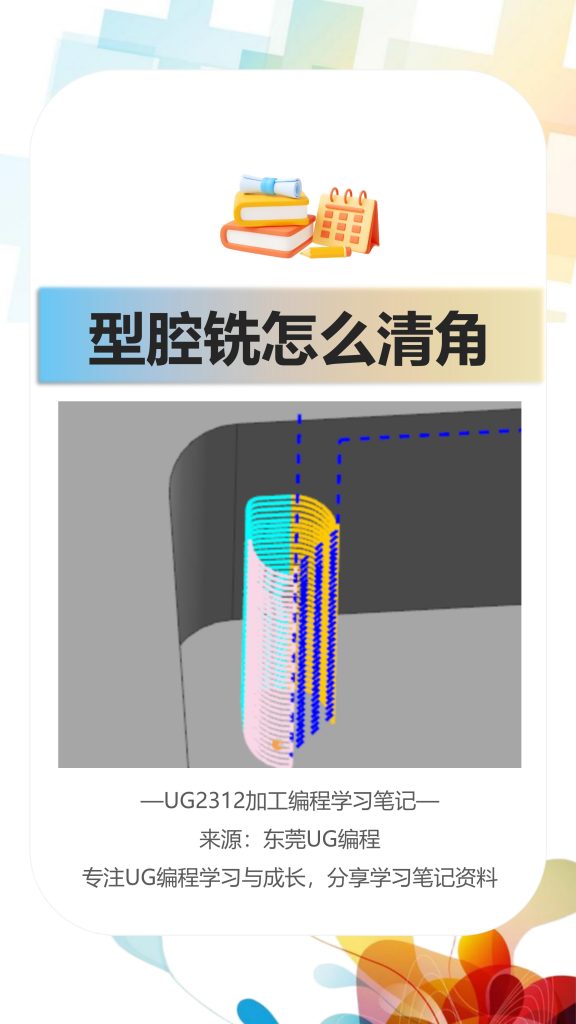

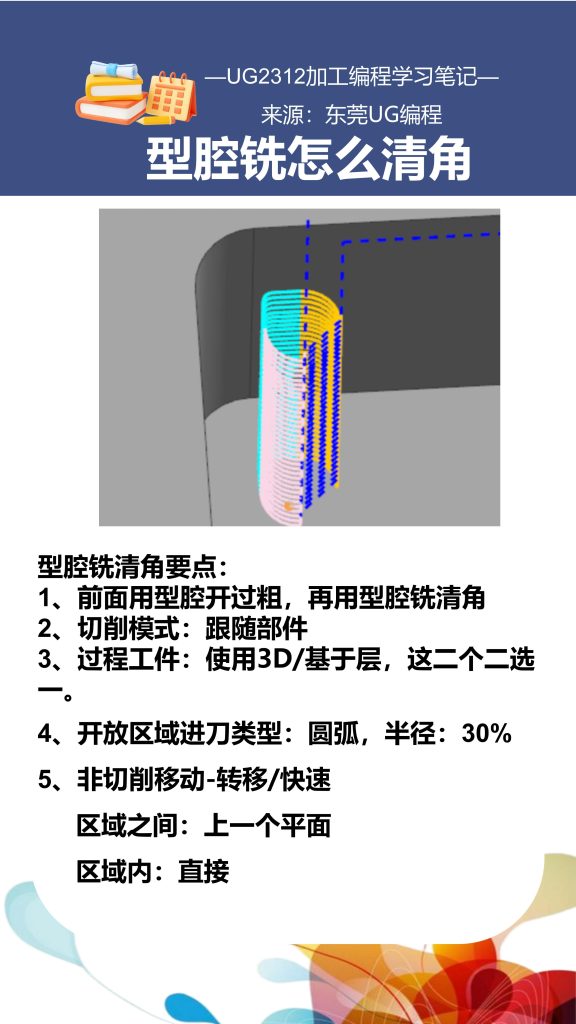

型腔铣清角要点：
1、前面用型腔开过粗，再用型腔铣清角

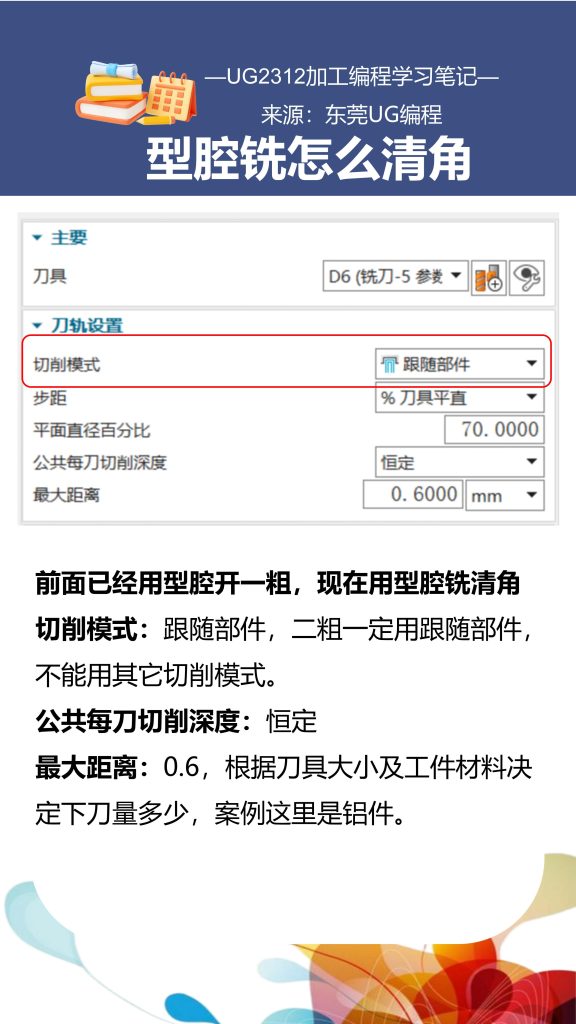

2、切削模式：跟随部件

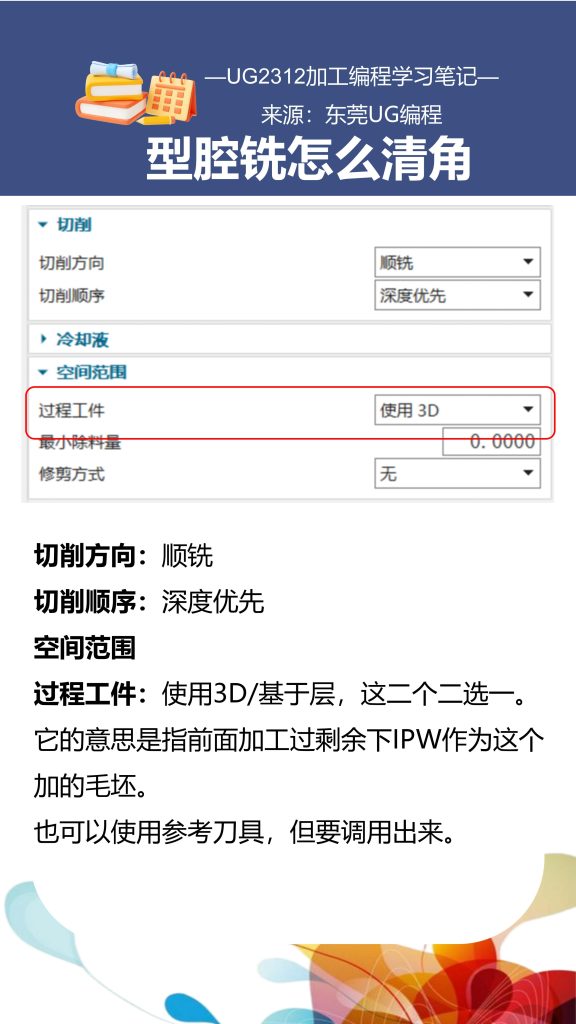

3、过程工件：使用3D/基于层，这二个二选一。

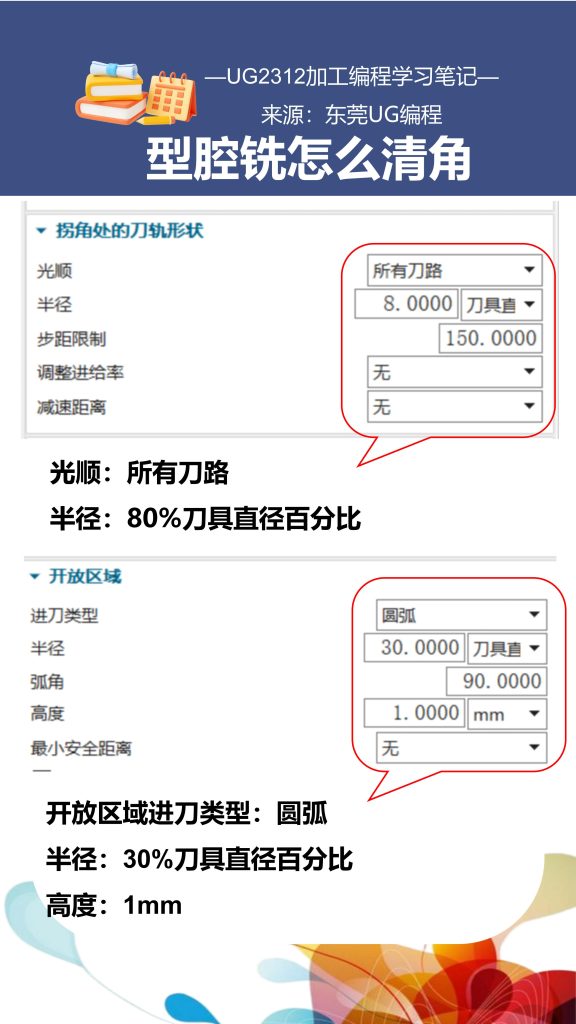

4、开放区域进刀类型：圆弧，半径：30%

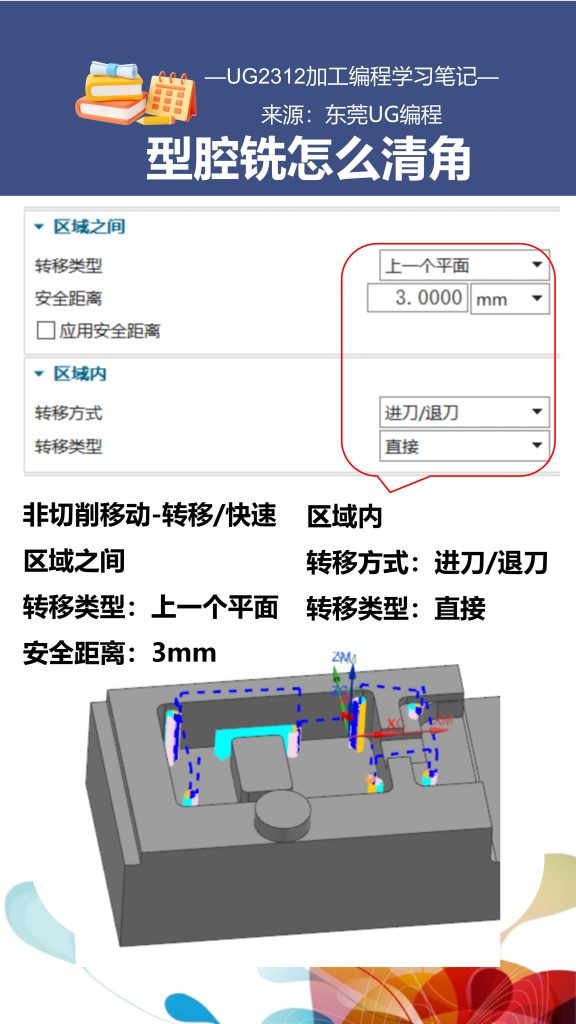

5、非切削移动-转移/快速
区域之间：上一个平面
区域内：直接
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/145.html
ug编程入门学习笔记电子书分享，微信：ugbjcn，注明来意！
赞 (0)
关于作者
相关推荐
-

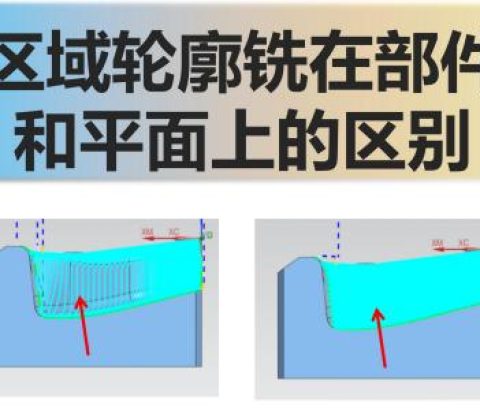

区域轮廓铣在部件和平面上的区别
区域轮廓铣在平面上的区别从ZC方向看，刀路间隔一样，刀路是从一个平面向部件下投影,从YC方向看，陡峭区域刀路稀疏，不均匀区域轮廓铣在部件上不管是从ZC方向，或者YC方向看，刀路都非…
-
底壁铣飞面如何延伸刀路
方法一：1、将底面延伸至：部件轮廓刀路将延伸到整个部件轮廓，较常用的一个方法。方法二：1、余量–毛坯余量：10mm刀路在工件四周向外延伸10mm方法三：程序右键R…
-

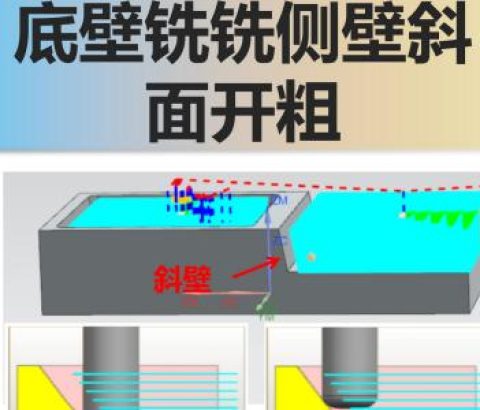

底壁铣铣侧壁斜面开粗
延伸壁是指这几种情况：1、在选择壁几何体时，会把当前的壁延伸到毛坯轮廓，再产生刀路。2、如果工件壁中间有凹槽，延伸壁会忽略掉凹槽，直接延伸壁到两侧。3、如果在开粗时，有些壁区域没有…
-
底壁铣倒角怎样避开侧壁
设置步骤：1、打开碰撞检查2、设置刀颈安全距离1mm打开碰撞检查：检查刀具和夹持器公差和安全距离：设置刀颈间隙：1mm底壁铣倒角通过上面的设置就避开的侧壁，但倒角也是有一部份无法加…
-
ug倒斜角怎么编程加工之底壁铣倒角
倒斜角底壁铣编程要点：1、选择倒斜角的面作为壁，若有不同高度要用添加新集2、切削模式：轮廓3、刀具延伸量：75%以上4、凸角：延伸，如果倒角有转弯直角必须选择，否则直角会铣出圆角5…
-

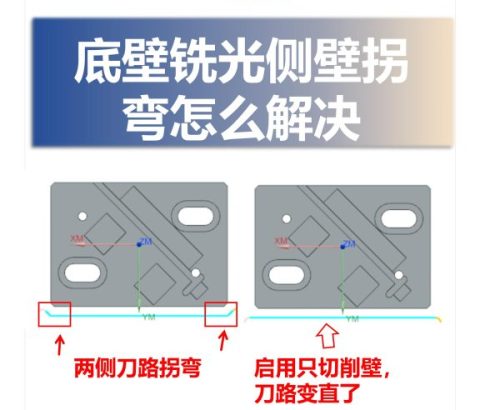

底壁铣光侧壁拐弯怎么解决
启用延伸壁或者启用只切削壁，刀路就变直了
-
型腔铣一键光底面
型腔铣一键光底面要点：1、切削模式：跟随部件，步距：50%，侧面余量加大2、切削层范围类型：单个切削层：仅在范围底部，临界深度顶面切削，打勾3、进退刀参数优化
-

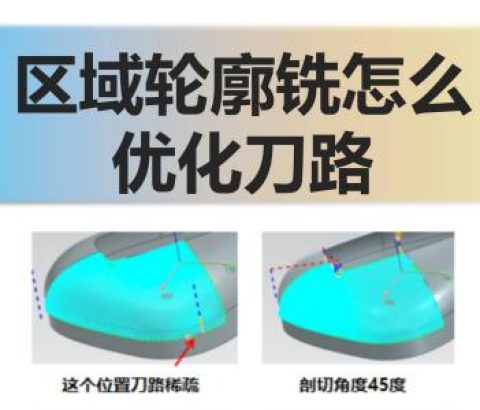

区域轮廓铣怎么优化刀路
1、区域轮廓铣爬陡峭面的时候刀路稀疏，步距大。优化方法：步距已应用–在部件上 2、区域轮廓铣当出现陡峭某些区域刀路稀疏，可以尝试修改剖切角度来优化，一般角度45、135…
-

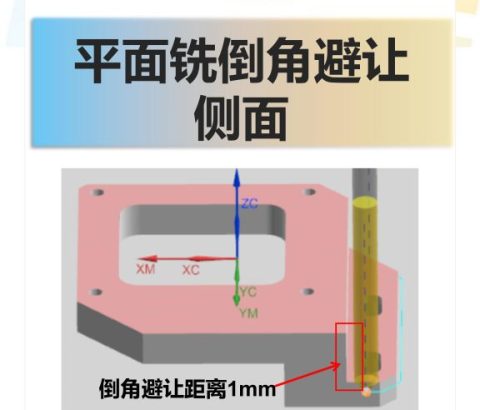

平面铣倒角避让侧面
