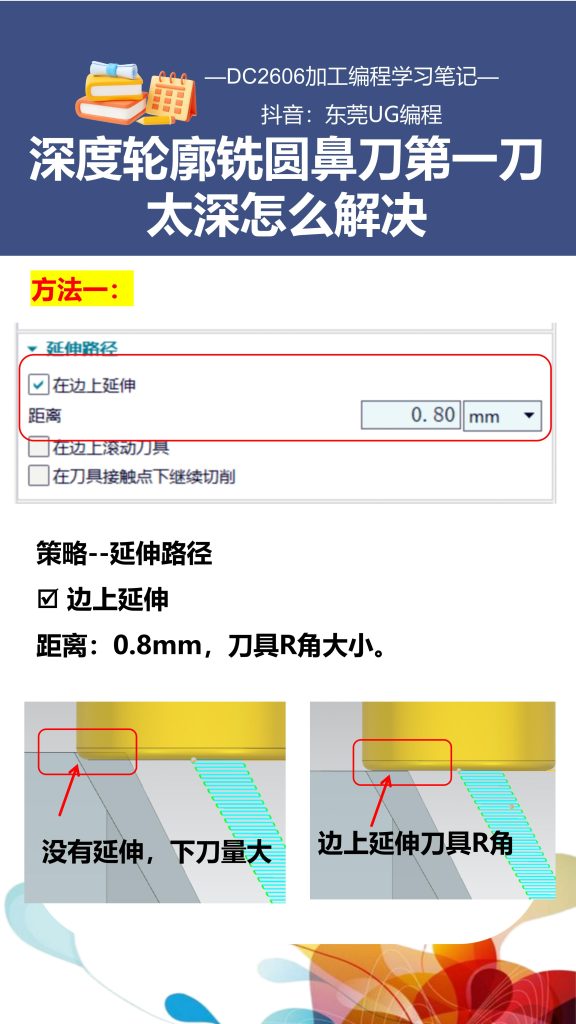

策略–延伸路径
边上延伸
距离：0.8mm，刀具R角大小。

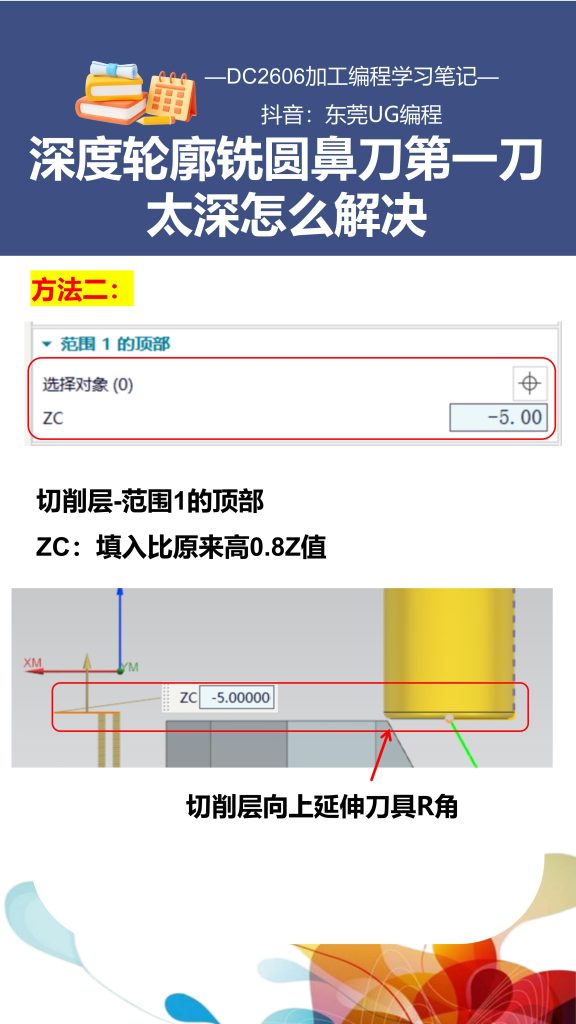

切削层-范围1的顶部
ZC：填入比原来高0.8Z值
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/1000.html
ug编程入门学习笔记电子书分享，微信：ugbjcn，注明来意！
赞 (0)
关于作者
相关推荐
-
底壁铣光侧壁拐弯怎么解决
启用延伸壁或者启用只切削壁，刀路就变直了
-
型腔铣一键光底面
型腔铣一键光底面要点：1、切削模式：跟随部件，步距：50%，侧面余量加大2、切削层范围类型：单个切削层：仅在范围底部，临界深度顶面切削，打勾3、进退刀参数优化
-
曲面驱动延伸刀路
驱动方法：曲面区域点击右边板手，进入曲面区域驱动方法设置指定驱动几休体，选择模具的面切削区域：曲面%，是指通过曲面%控制切削区域大小，延伸刀路，缩小刀路的作用。刀具位置：相切 切削…
-
底壁铣铣通孔方法
底壁铣铣通孔方法要点： 1、壁选择孔的壁 2、切削模式：轮廓 3、切削深度：按深度倾斜 4、Z向深度偏置：0.5 5、封闭区域进刀：螺旋，斜坡角2，高度1
-
等高加工侧面余量不准3个解决办法
等高加工侧面余量不准，主要是只要是底部留了余量，斜坡侧壁余量就不准，一般有三种解决方法。方法一：1、底面余量通过切削区域添加新集单独留余量。 方法二：进入建模-点击偏置面，选择底面…
-
曲线驱动加工3d流道槽
进入建模模式，打开等斜度曲线，选择流道的面，指定矢量方向，连结曲线选择常规。驱动方法：曲线/点。点击右侧的板手，进入驱动方法设置，选择刚才等斜度曲线出来的曲线指定曲线为部件，指定部…
-
曲面驱动螺旋铣R角
驱动设置切削模式：螺旋步距：残余高度0.005
-
ug钻孔深度怎么设置
ug钻孔深度设置要点： 1、Depth深度调转模型深度，根据模型深度可以为不同的深度。 2、Depth为刀肩深度，多个孔只能设置一个深度。 多个不同深度的孔也可以通过参数组的方法自…
-

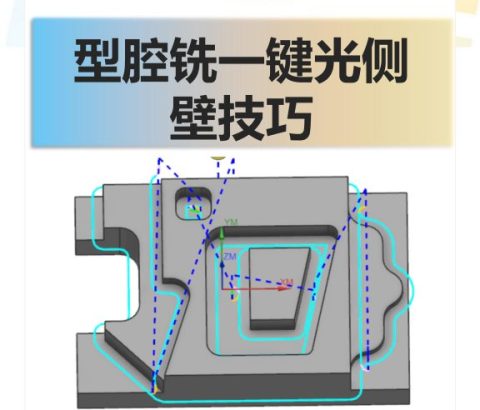

型腔铣一键光侧壁技巧
