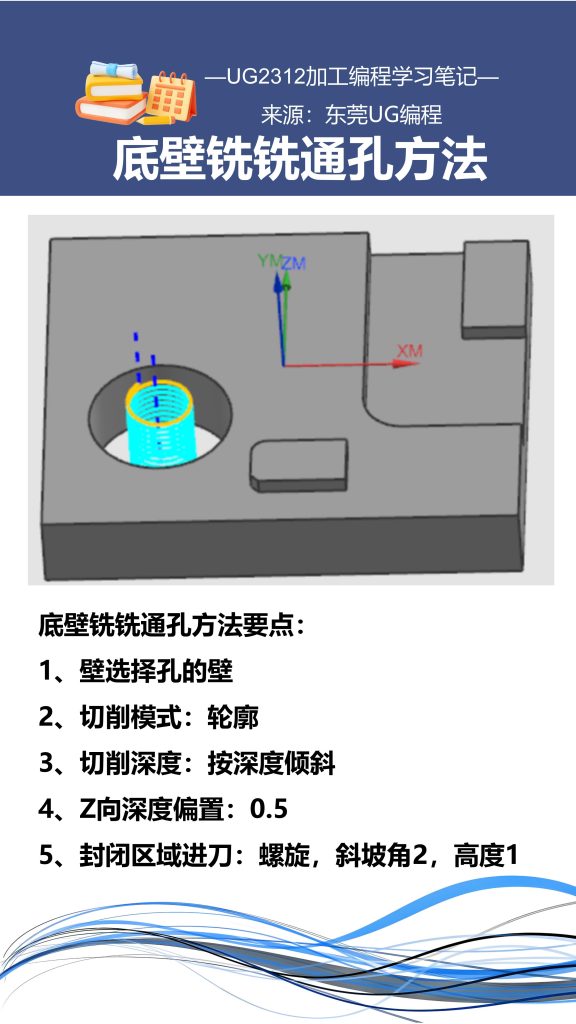

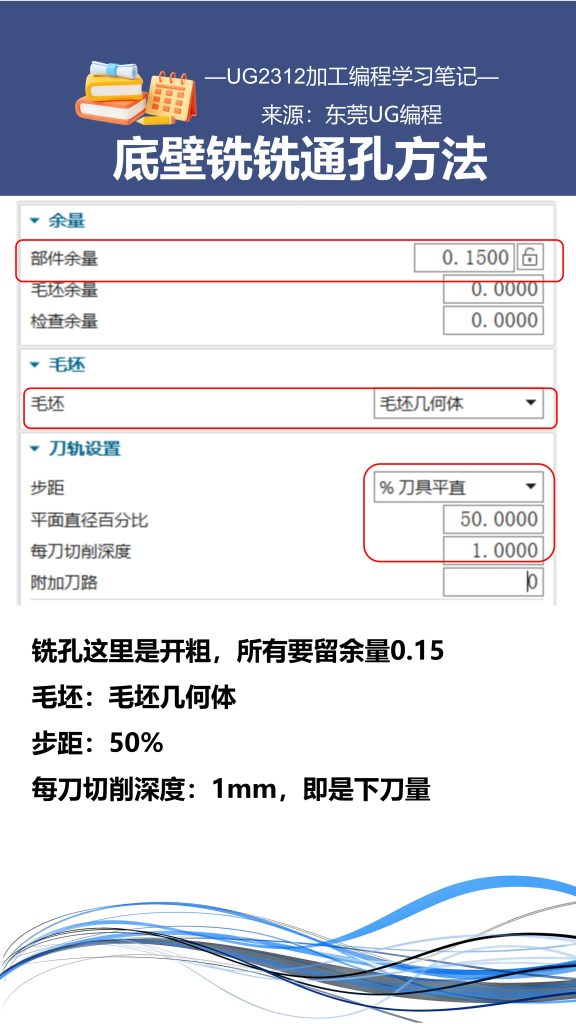

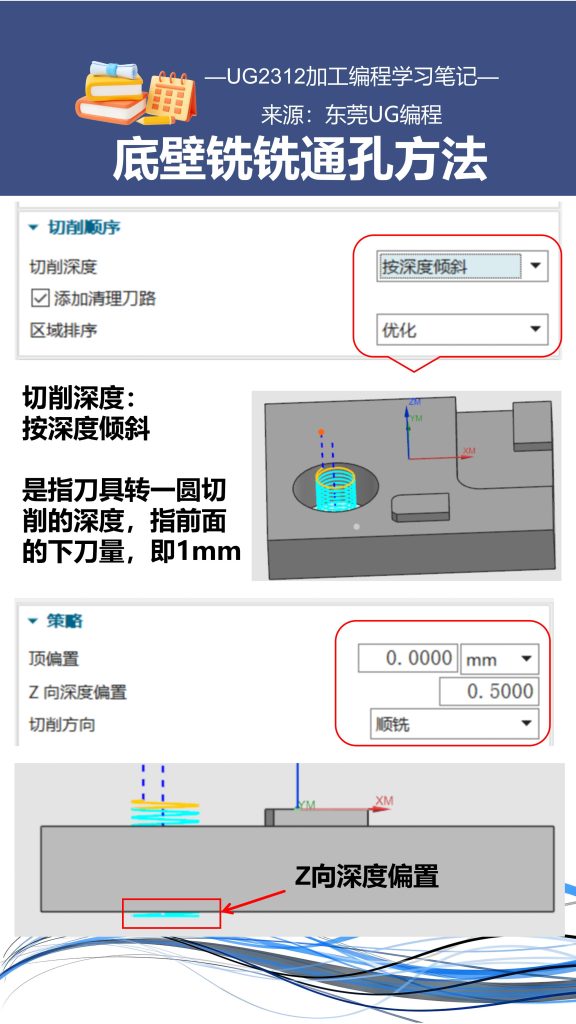

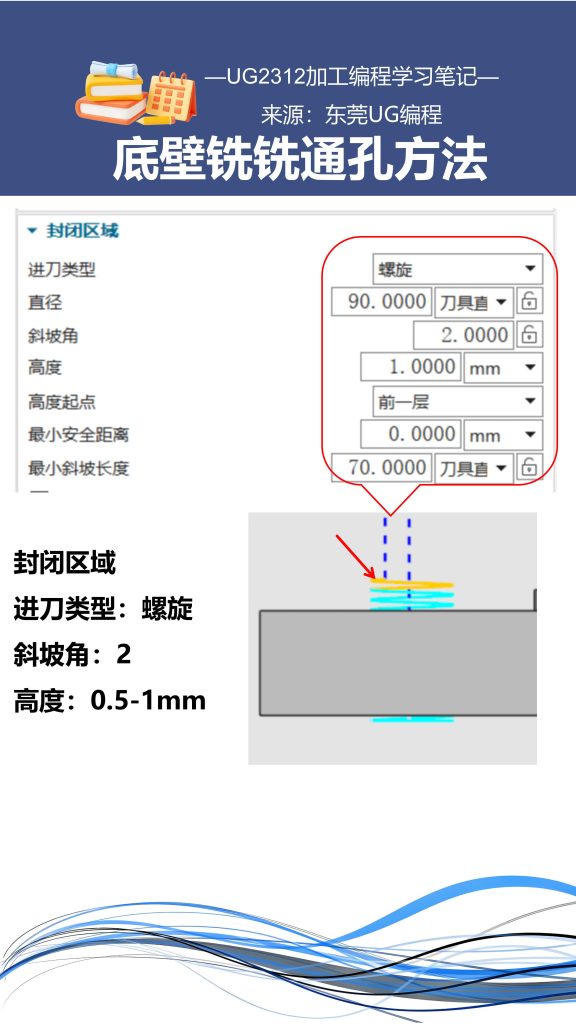

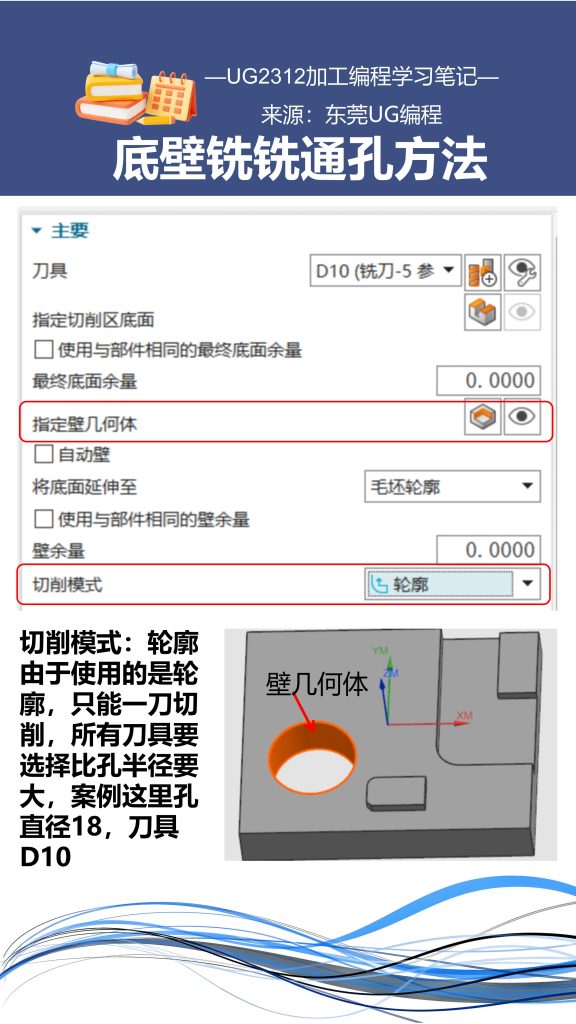

底壁铣铣通孔方法要点： 1、壁选择孔的壁 2、切削模式：轮廓 3、切削深度：按深度倾斜 4、Z向深度偏置：0.5 5、封闭区域进刀：螺旋，斜坡角2，高度1
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/185.html
ug编程入门学习笔记电子书分享，微信：ugbjcn，注明来意！
