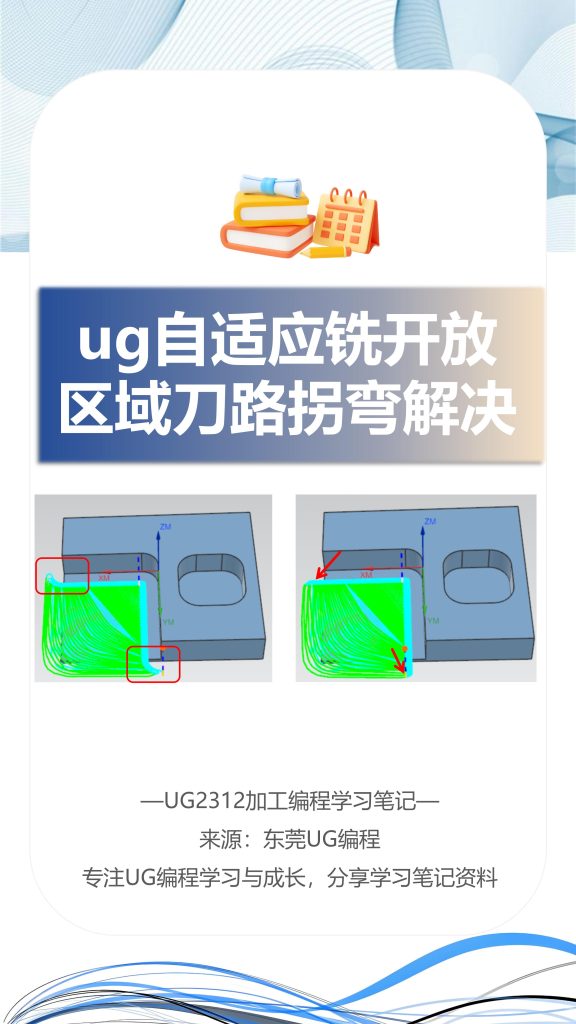

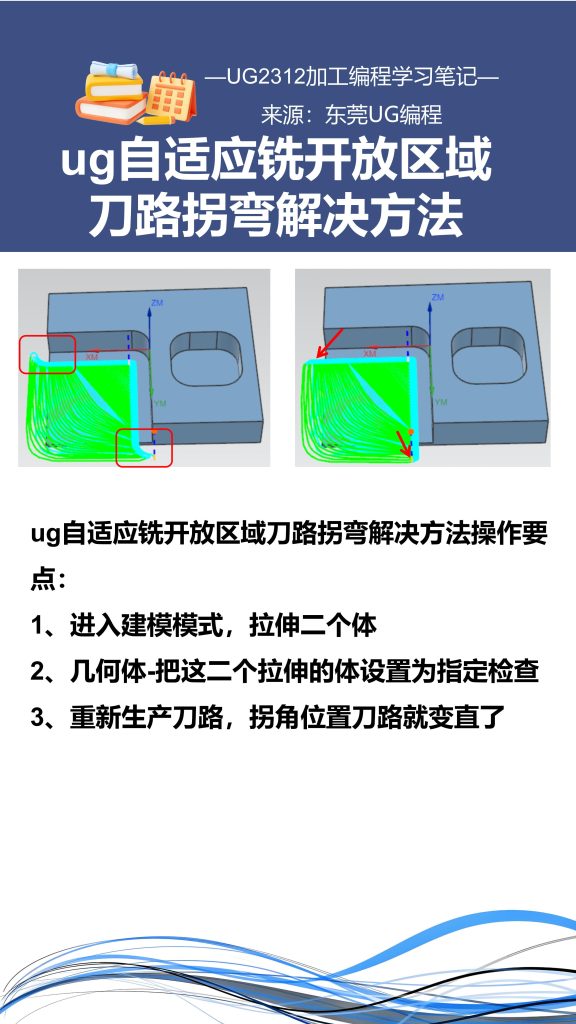

ug自适应铣开放区域刀路拐弯解决方法操作要点：

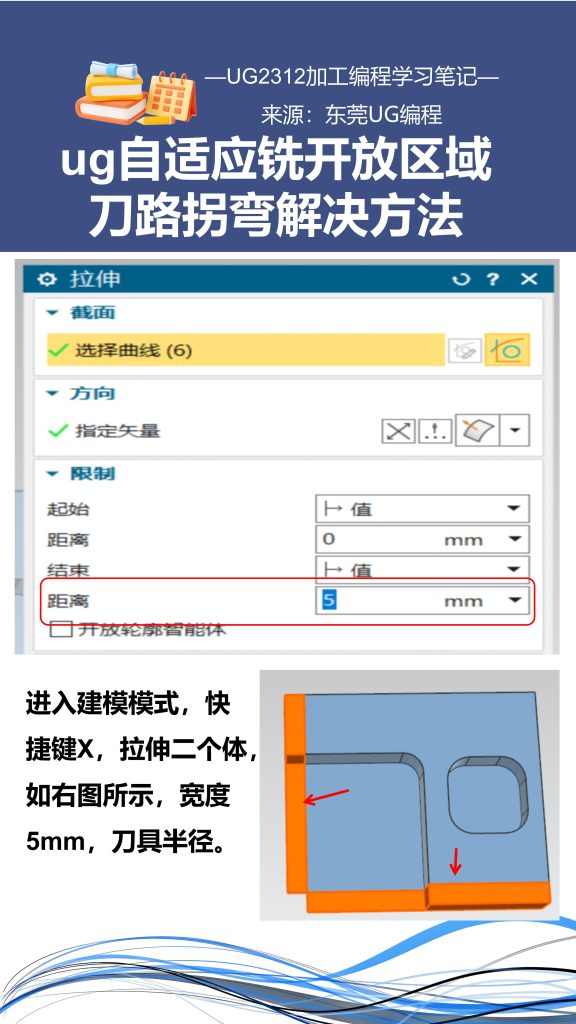

1、进入建模模式，拉伸二个体

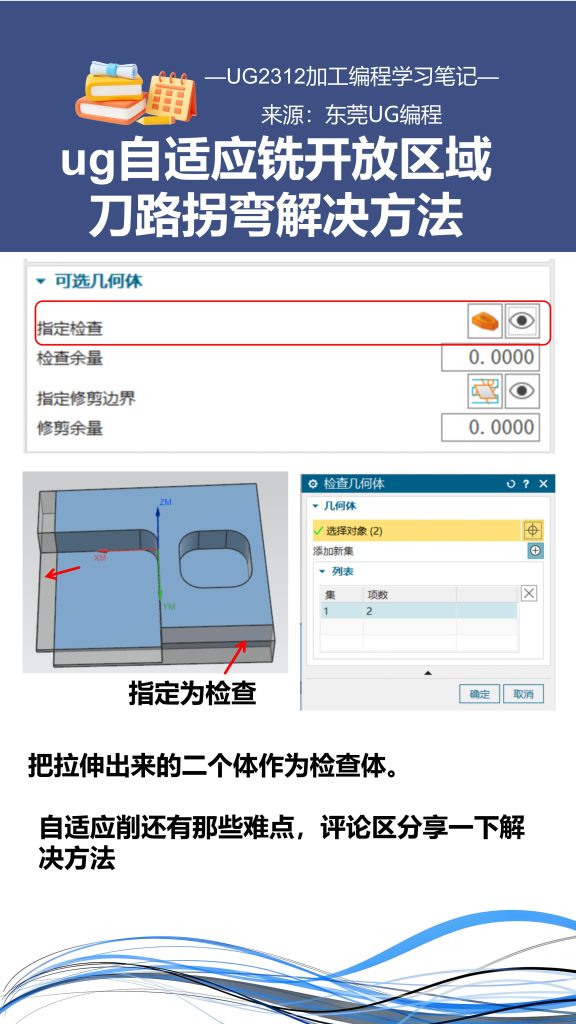

2、几何体-把这二个拉伸的体设置为指定检查
3、重新生产刀路，拐角位置刀路就变直了
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/820.html
