倒斜角底壁铣编程要点：

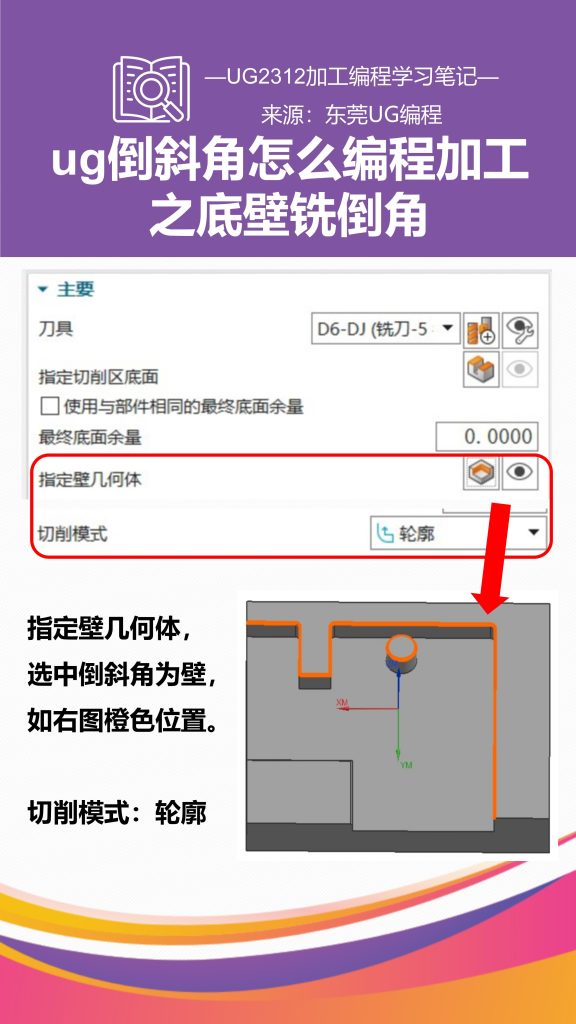

1、选择倒斜角的面作为壁，若有不同高度要用添加新集
2、切削模式：轮廓

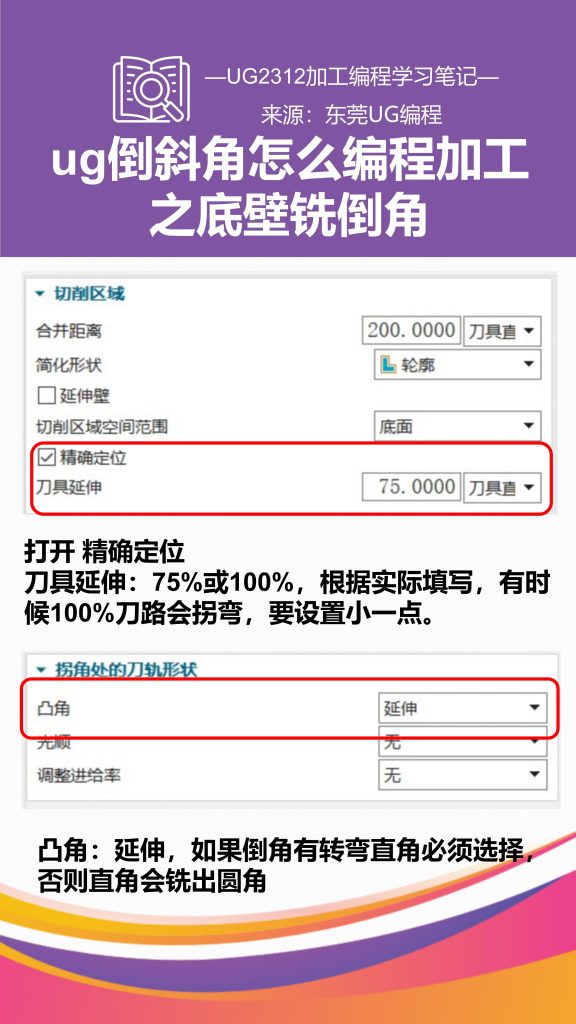

3、刀具延伸量：75%以上

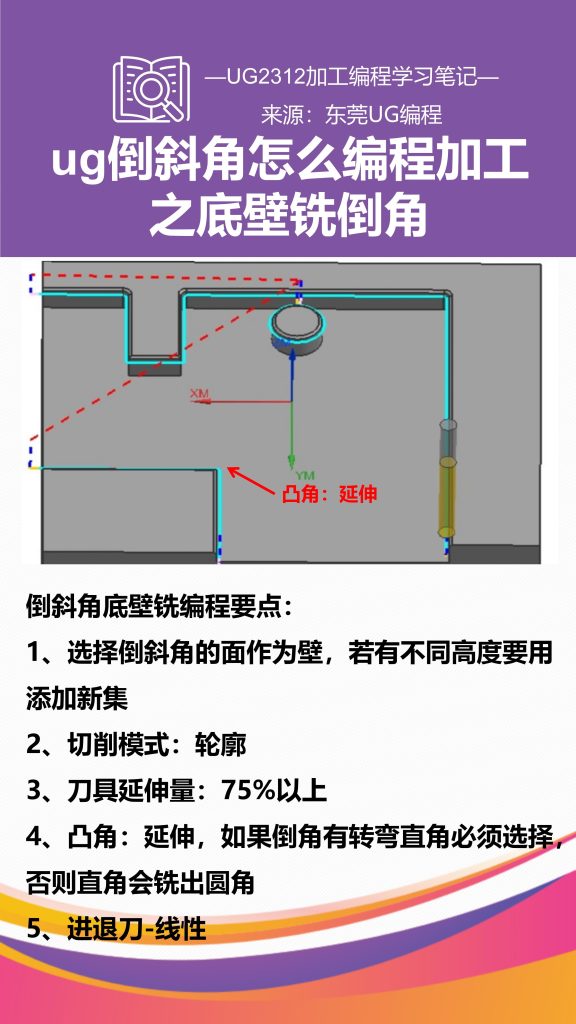

4、凸角：延伸，如果倒角有转弯直角必须选择，否则直角会铣出圆角

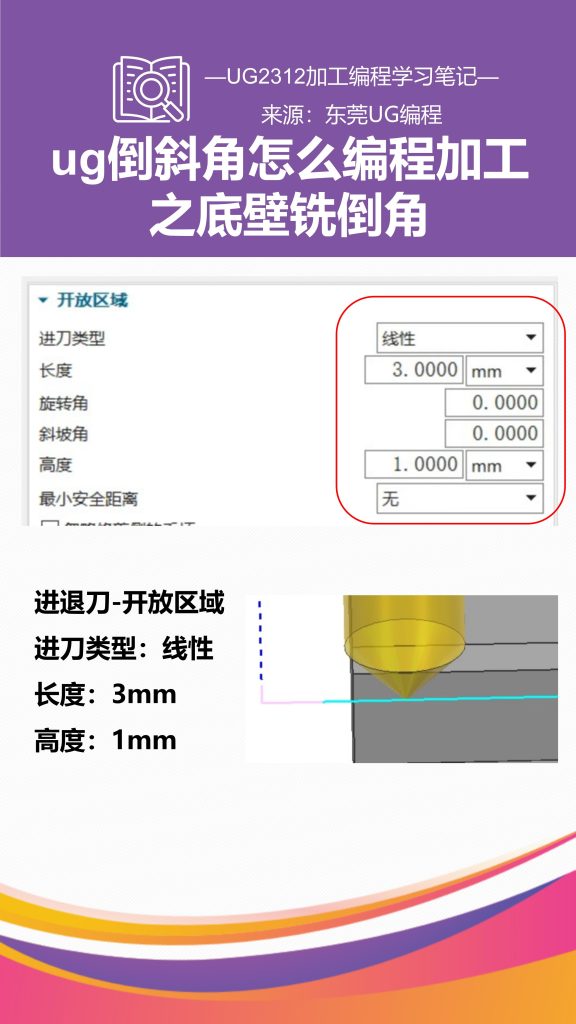

5、进退刀-线性
