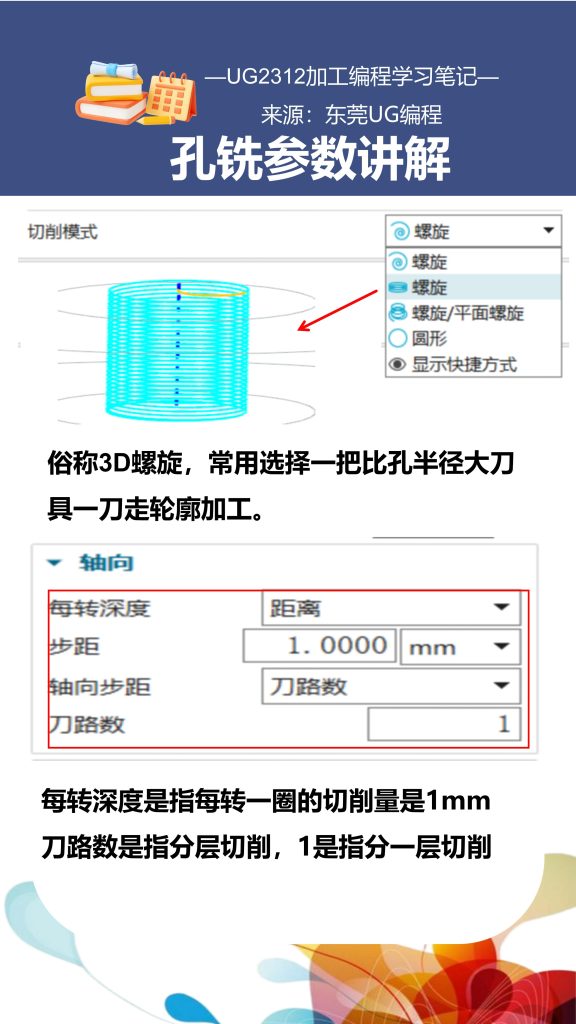

俗称3D螺旋，常用选择一把比孔半径大刀具一刀走轮廓加工。

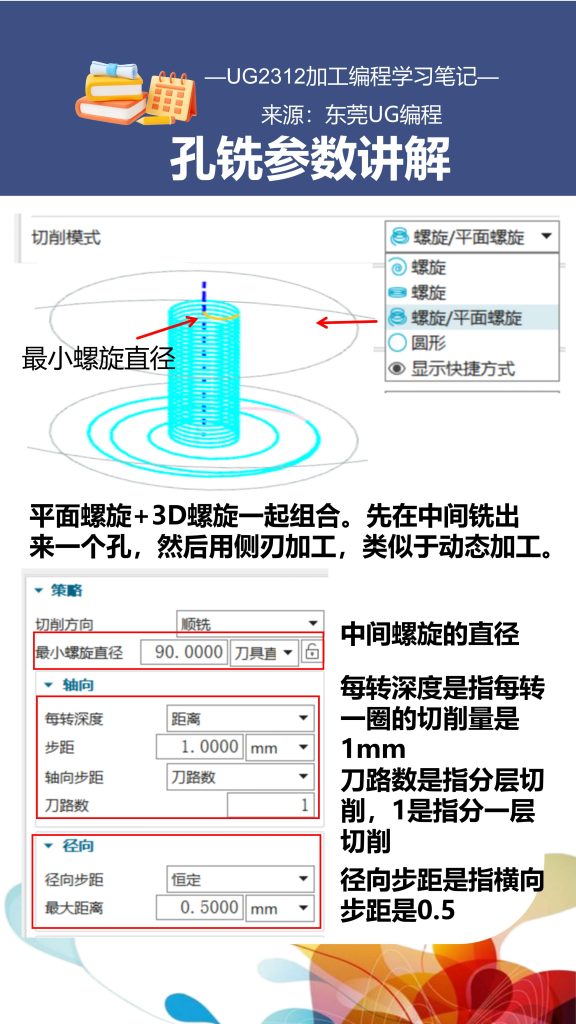

每转深度是指每转一圈的切削量是1mm
刀路数是指分层切削，1是指分一层切削
径向步距是指横向步距是0.5
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/390.html
