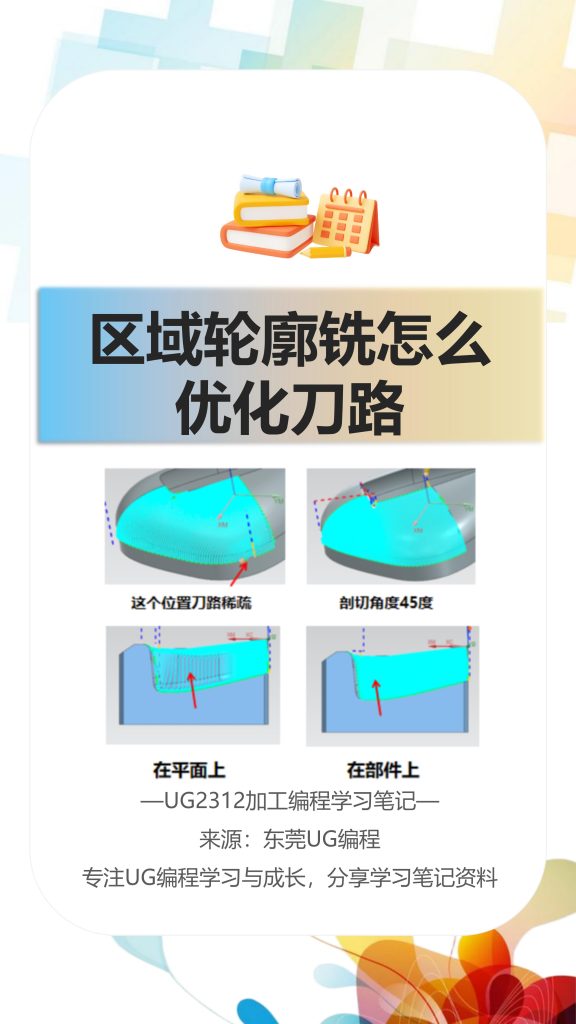

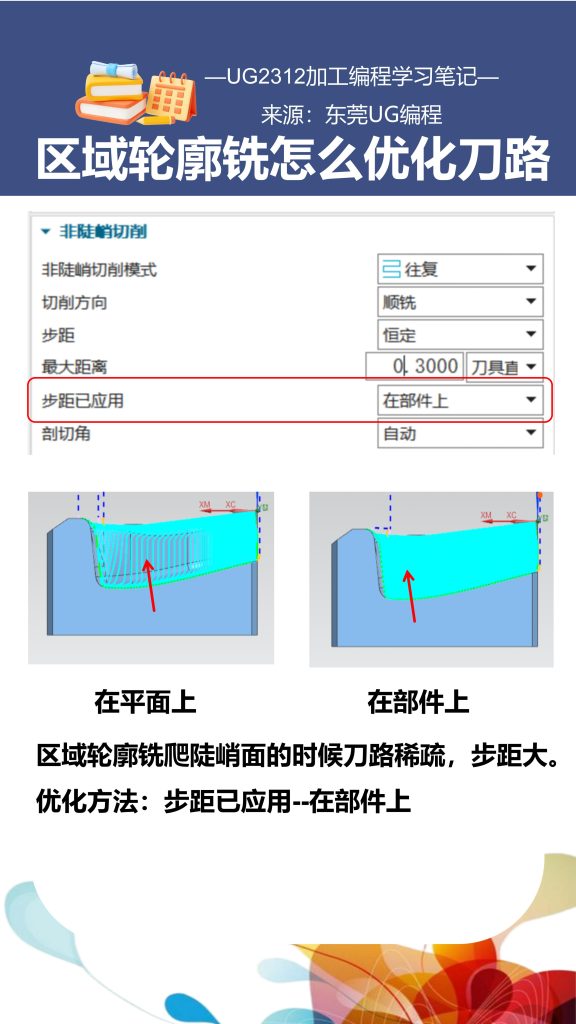

1、区域轮廓铣爬陡峭面的时候刀路稀疏，步距大。

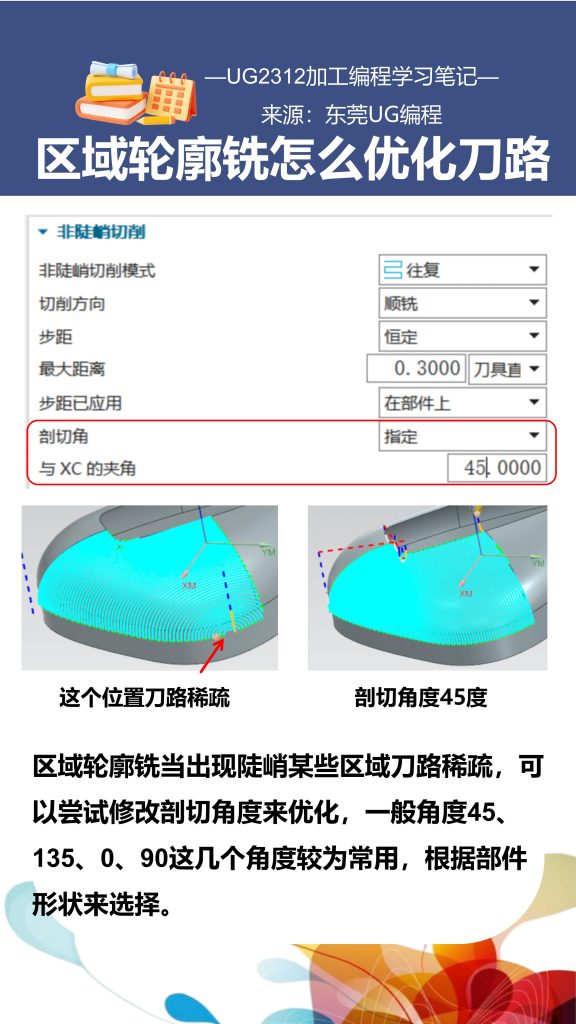

优化方法：步距已应用–在部件上2、区域轮廓铣当出现陡峭某些区域刀路稀疏，可以尝试修改剖切角度来优化，一般角度45、135、0、90这几个角度较为常用，根据部件形状来选择。

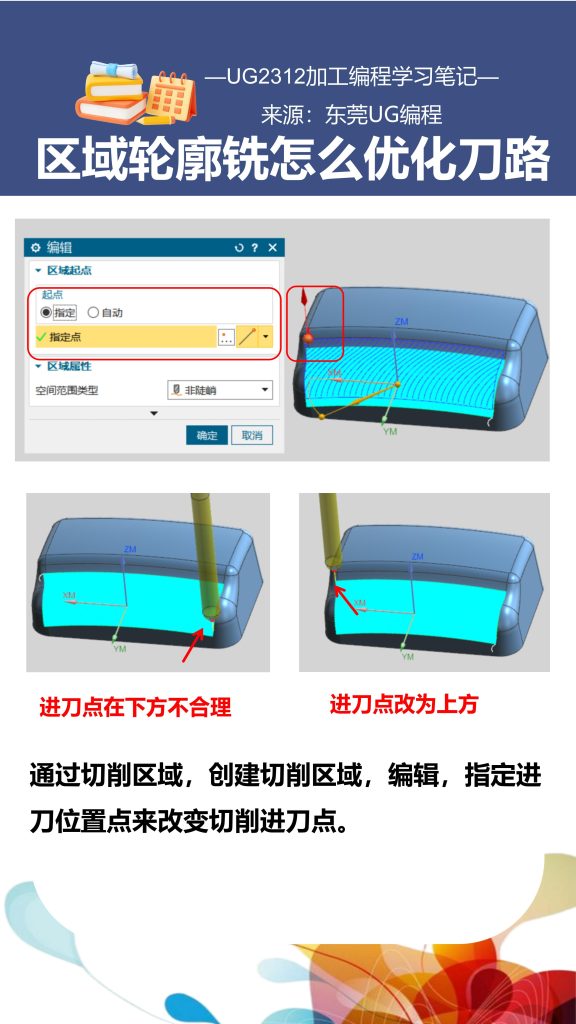

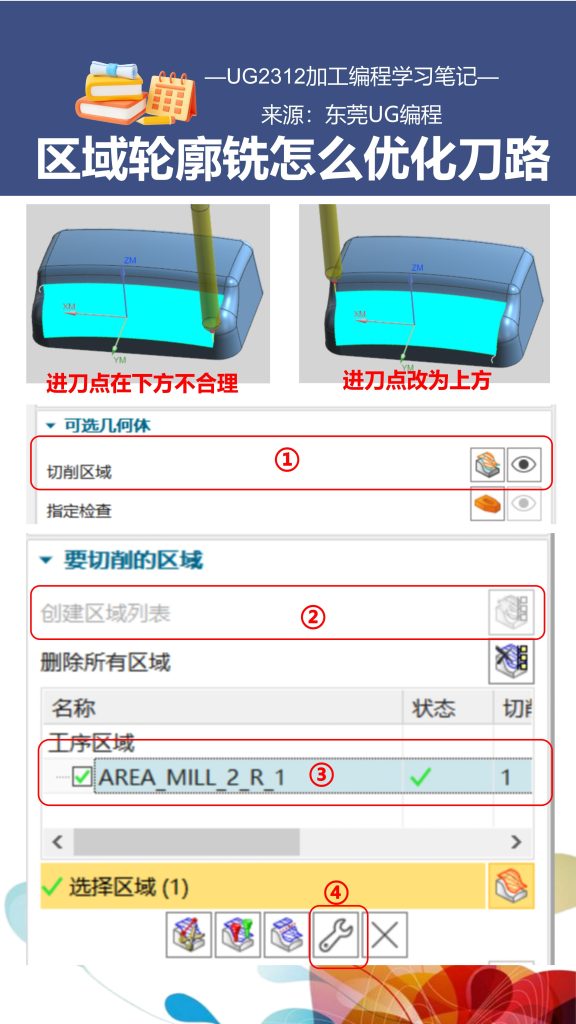

3、自定义选择下刀点
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/306.html
ug编程入门学习笔记电子书分享，微信：ugbjcn，注明来意！
