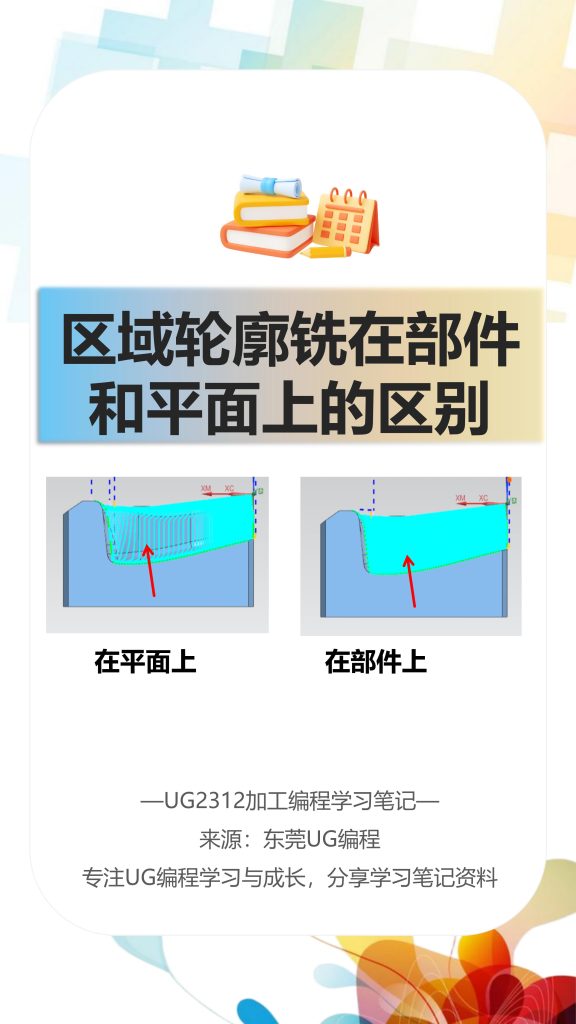

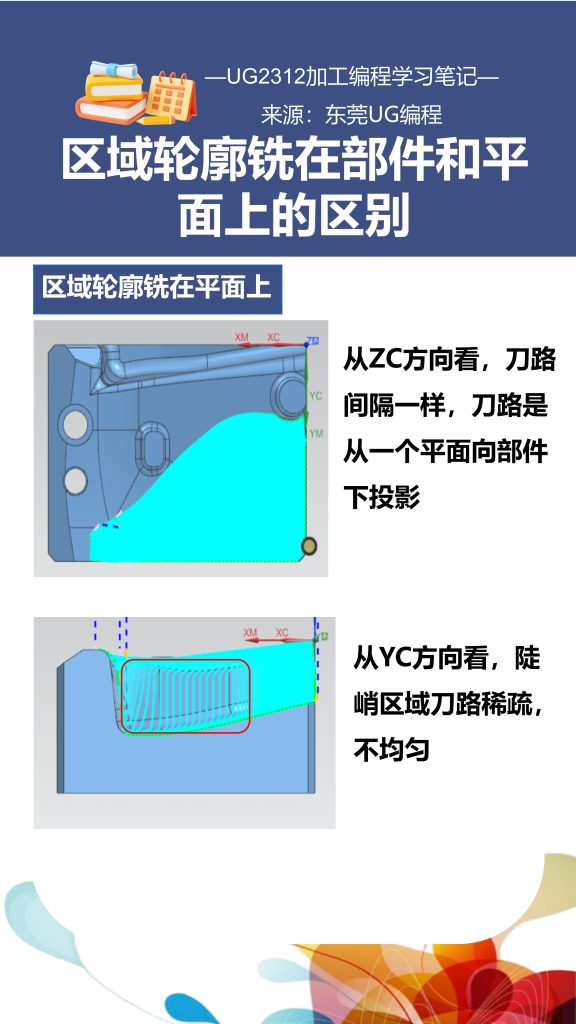

区域轮廓铣在平面上的区别从ZC方向看，刀路间隔一样，刀路是从一个平面向部件下投影,从YC方向看，陡峭区域刀路稀疏，不均匀

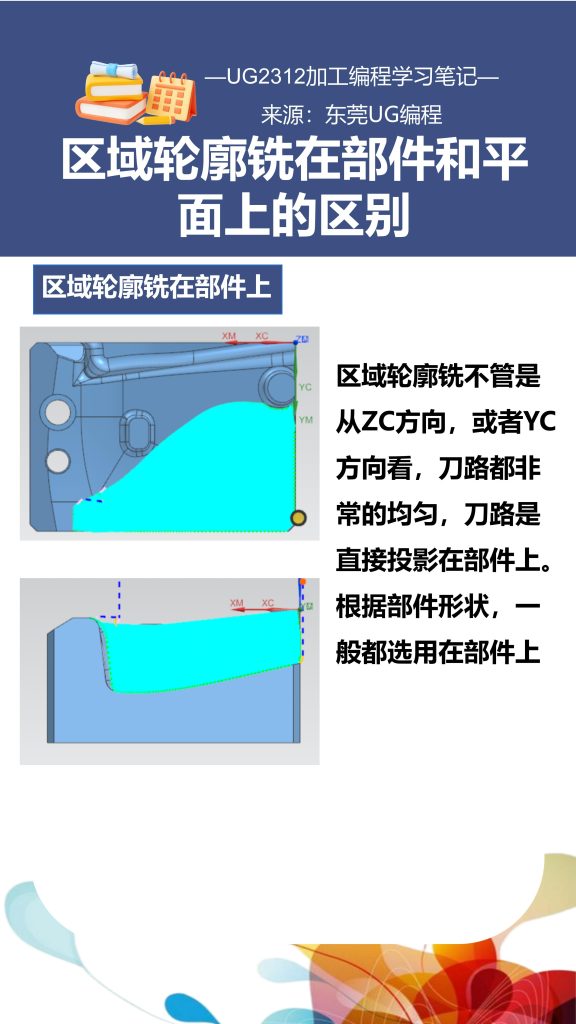

区域轮廓铣在部件上不管是从ZC方向，或者YC方向看，刀路都非常的均匀，刀路是直接投影在部件上。根据部件形状，一般都选用在部件上
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/300.html
