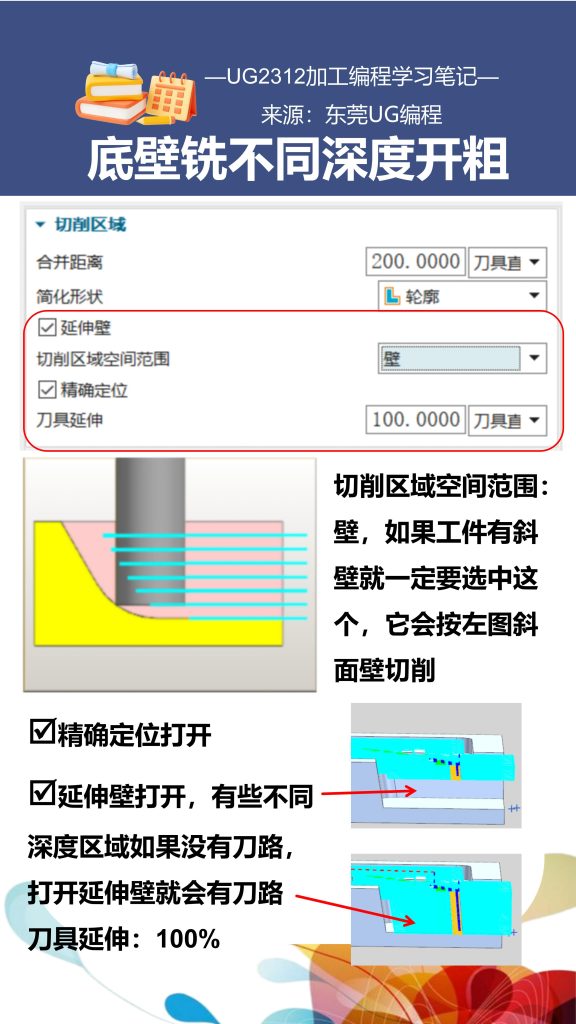

切削区域空间范围：
壁，如果工件有斜壁就一定要选中这个，它会按左图斜面壁切削精确定位打开
延伸壁打开，有些不同深度区域如果没有刀路，打开延伸壁就会有刀路
刀具延伸：100%

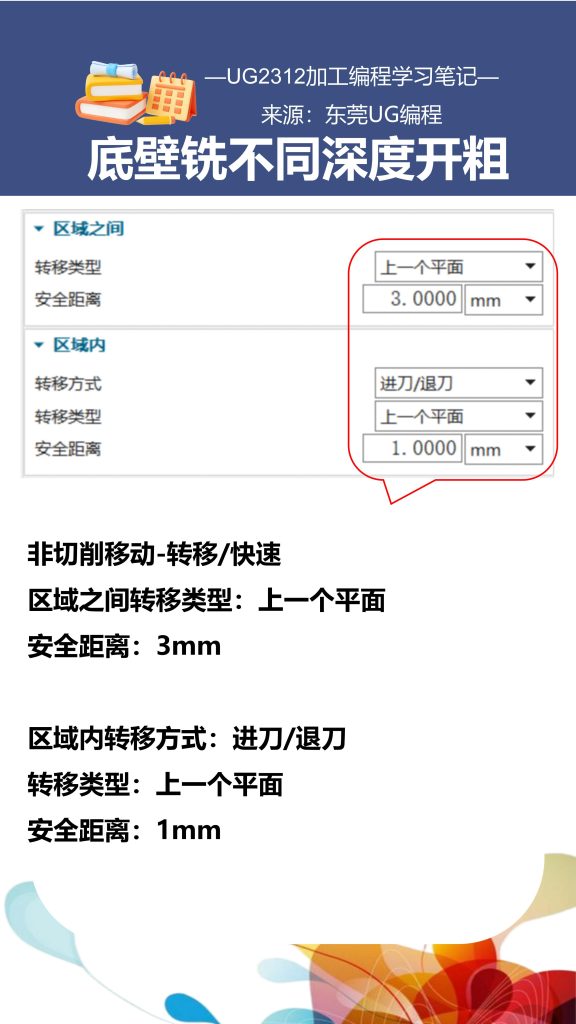

非切削移动-转移/快速
区域之间转移类型：上一个平面
安全距离：3mm
区域内转移方式：进刀/退刀
转移类型：上一个平面
安全距离：1mm
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/196.html
ug编程入门学习笔记电子书分享，微信：ugbjcn，注明来意！
