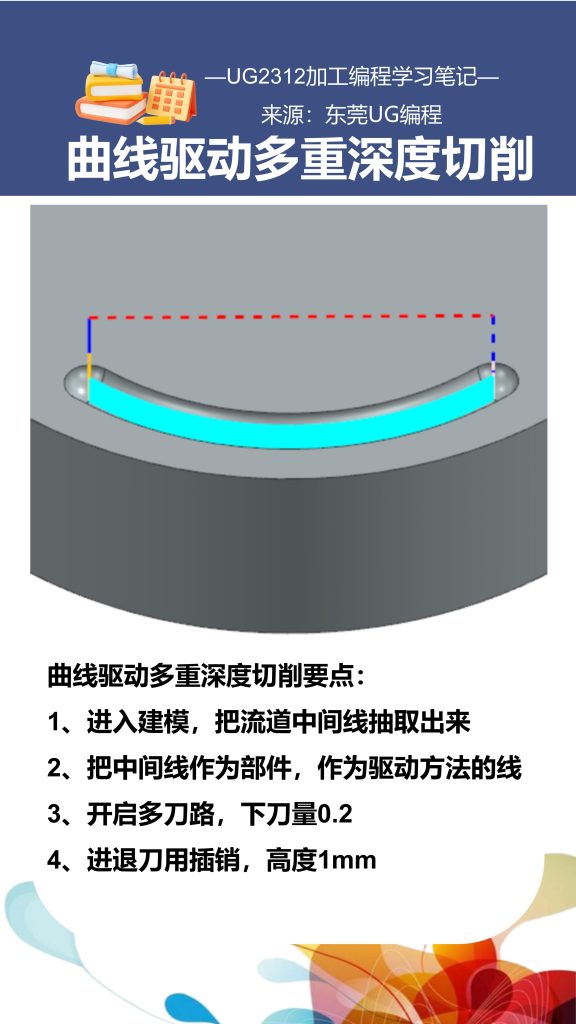

曲线驱动多重深度切削要点：

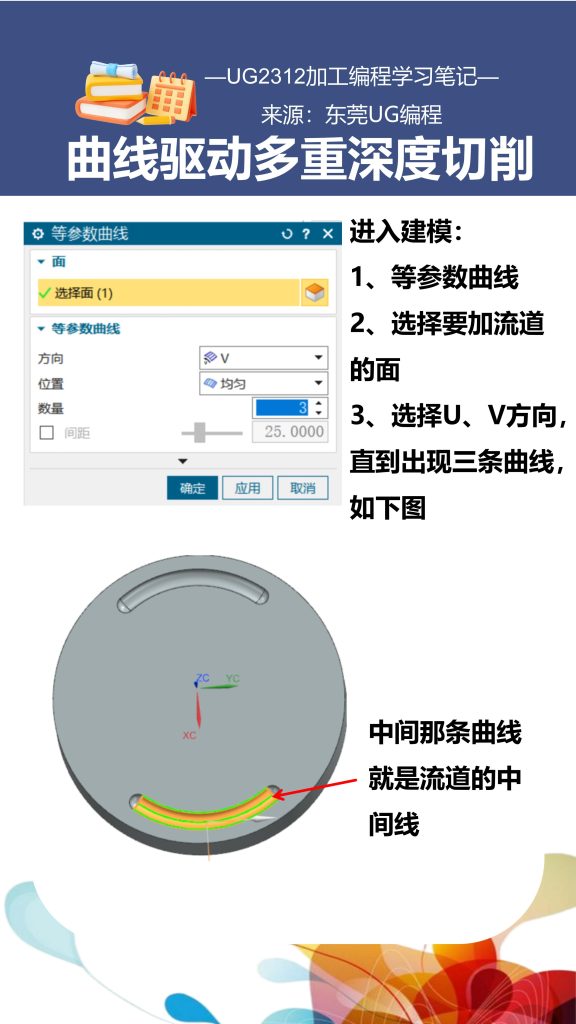

1、进入建模，把流道中间线抽取出来

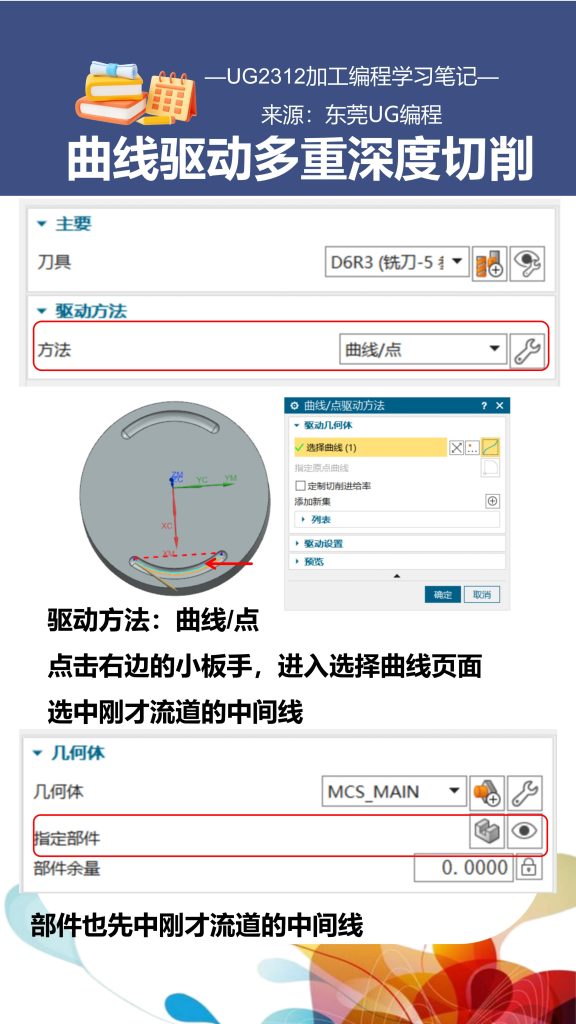

2、把中间线作为部件，作为驱动方法的线

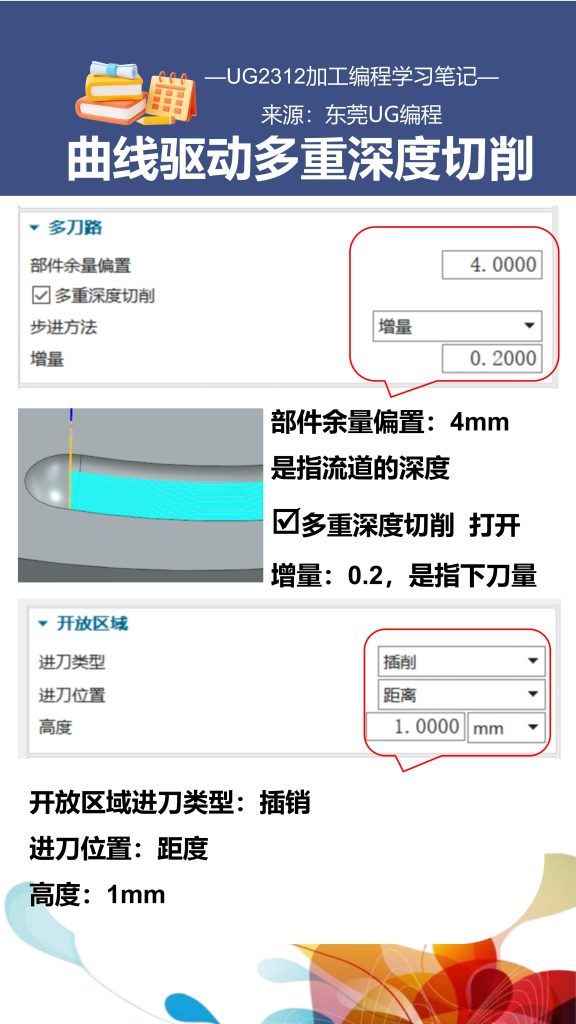

3、开启多刀路，下刀量0.2
4、进退刀用插销，高度1mm
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/320.html
ug编程入门学习笔记电子书分享，微信：ugbjcn，注明来意！
