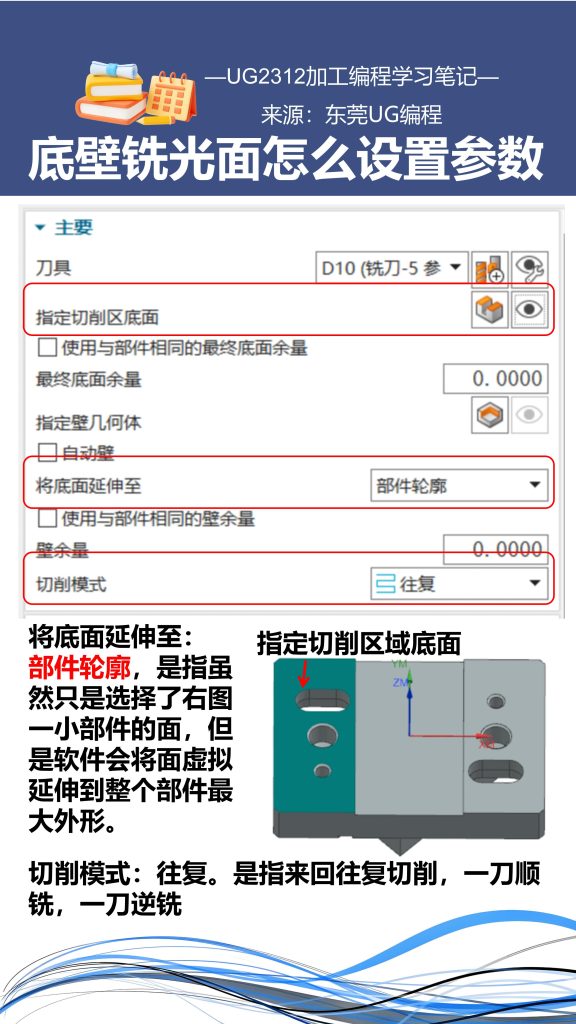

将底面延伸至：
部件轮廓，是指虽然只是选择了右图一小部件的面，但是软件会将面虚拟延伸到整个部件最大外形。切削模式：往复。是指来回往复切削，一刀顺铣，一刀逆铣毛坯：使用用毛坯几何体。

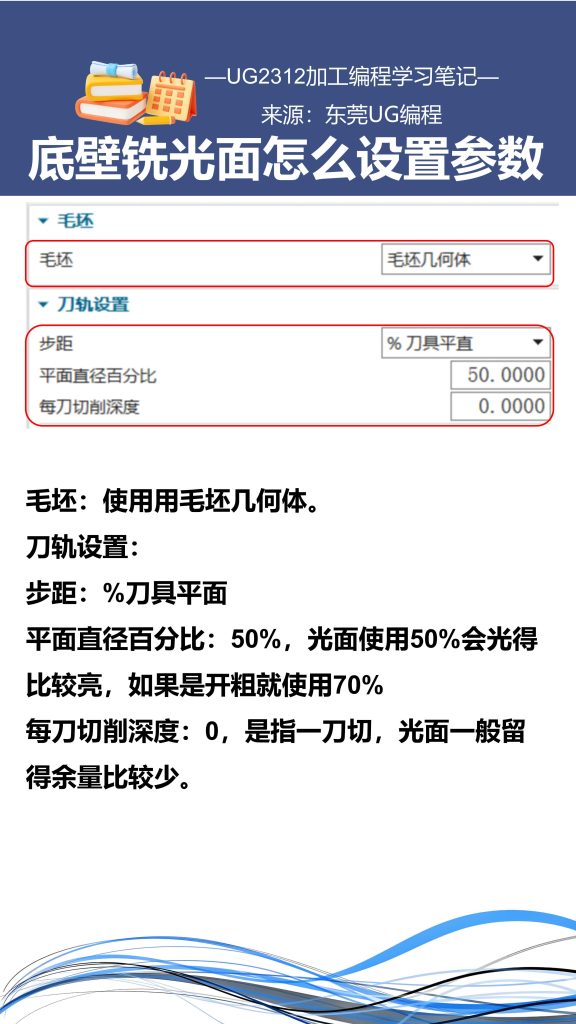

刀轨设置：
步距：%刀具平面
平面直径百分比：50%，光面使用50%会光得比较亮，如果是开粗就使用70%

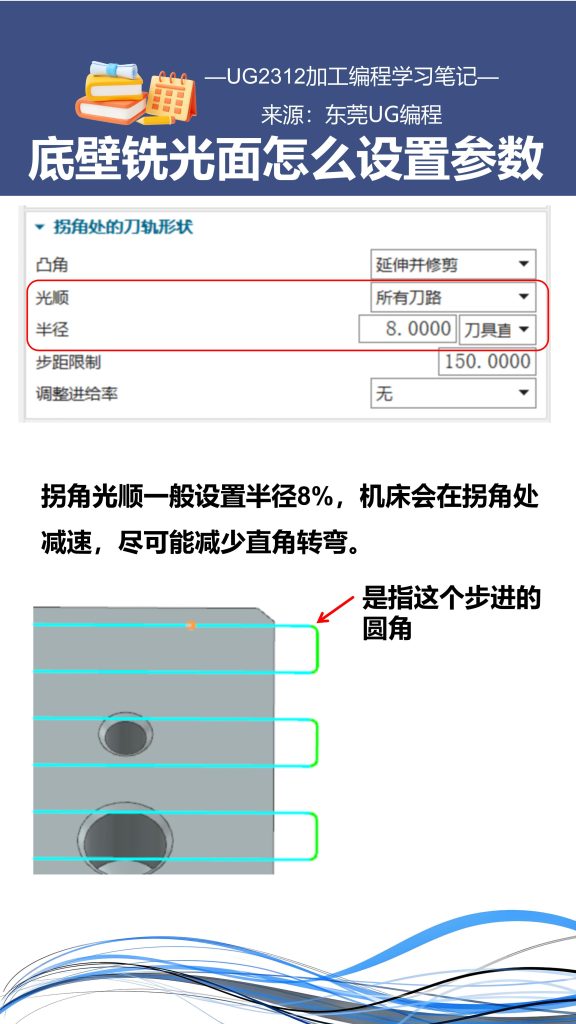

每刀切削深度：0，是指一刀切，光面一般留得余量比较少。拐角光顺一般设置半径8%，机床会在拐角处减速，尽可能减少直角转弯。
