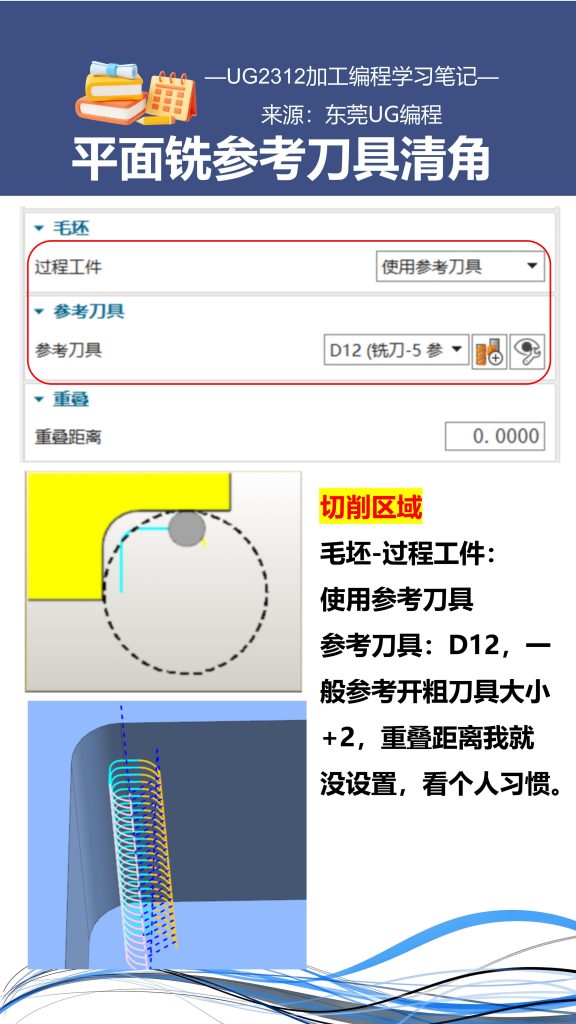

切削区域
毛坯-过程工件：
使用参考刀具
参考刀具：D12，一般参考开粗刀具大小+2，重叠距离我就没设置，看个人习惯。
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/882.html
ug编程入门学习笔记电子书分享，微信：ugbjcn，注明来意！
赞 (0)
关于作者
相关推荐
-
ug高版本打点钻孔
过程工件：使用3D，会在孔的上方显示紫色图标。没开粗使用3D，开完粗就使用本地。
-
等高加工侧面余量不准3个解决办法
等高加工侧面余量不准，主要是只要是底部留了余量，斜坡侧壁余量就不准，一般有三种解决方法。方法一：1、底面余量通过切削区域添加新集单独留余量。 方法二：进入建模-点击偏置面，选择底面…
-
自适应铣削自下而上怎么设置
步距：恒定最大距离：1mm 切削层模式：恒定深度每刀切削深度：20mm 自下而上切削：切削层之间，如图，是指先切削第一刀，再往上切削第二刀，第三刀。图例是分2层切削 向上步距：1m…
-
深度轮廓铣延伸技巧
圆鼻刀第一刀下刀量都比较大，一般要向上延伸刀具R角大小，使用边上延伸，会从上下左右四个方面延伸刀轨。
-
ug打点参数设置
ug打点参数设置要点：1、指定要打点的孔2、打点路径最短路径3、循环类型：标准钻4、打点深度：刀尖深度1.5
-
孔铣动态加工方法
孔铣动态加工方法要点：1、切削模式：螺旋/平面螺旋2、策略-最小螺旋直径：80%3、轴向-每转深度1，刀路数14、径向-最大距离：2mm5、顶底偏置：0.5
-
曲线点倒角直角方法
进入建模模式，用偏置面将倒角的四个面进行偏置1.5，作用是使用倒角刀向上偏置1.5选择偏置过的几条曲线，注意方向，如图所示。驱动设置：切削步长：公差 0.01
-
深度轮廓铣清角使用方法
部件开完粗后，选择一把比R角小的刀具清角。公共每刀切削深度：恒定最大距离：0.5mm指定切削区域，用相切面的方式选择好R角的面。策略-参考刀具参考上一把开粗的刀具D10,重叠距离：…
-

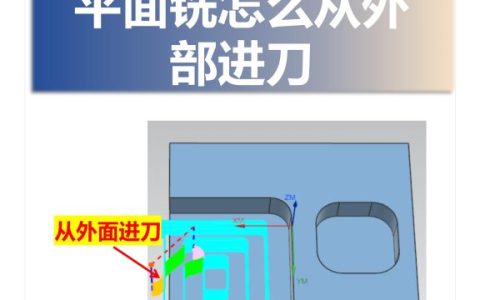

平面铣怎么从外部进刀
