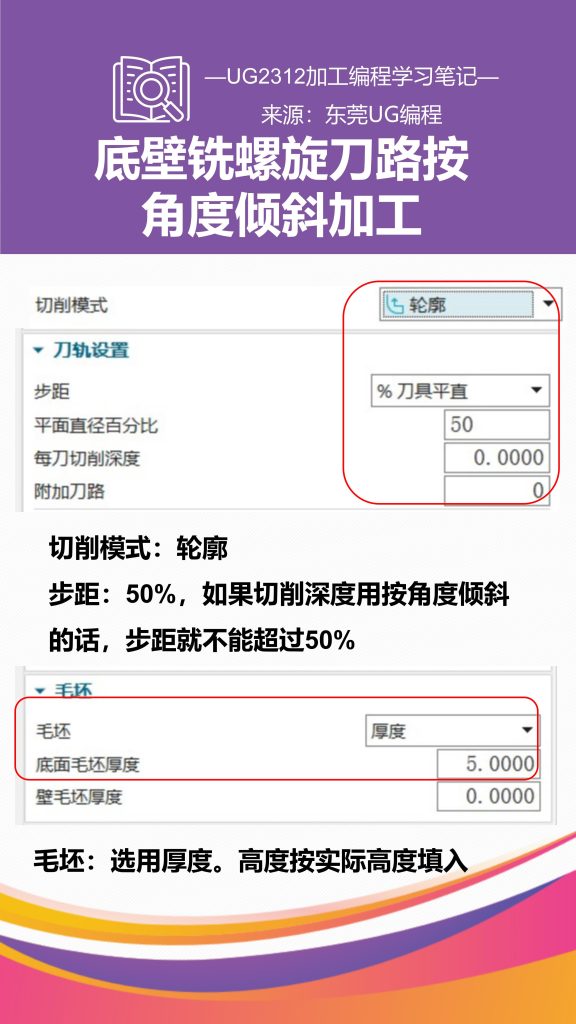

切削模式：轮廓
步距：50%，如果切削深度用按角度倾斜的话，步距就不能超过50%
毛坯：选用厚度。高度按实际高度填入

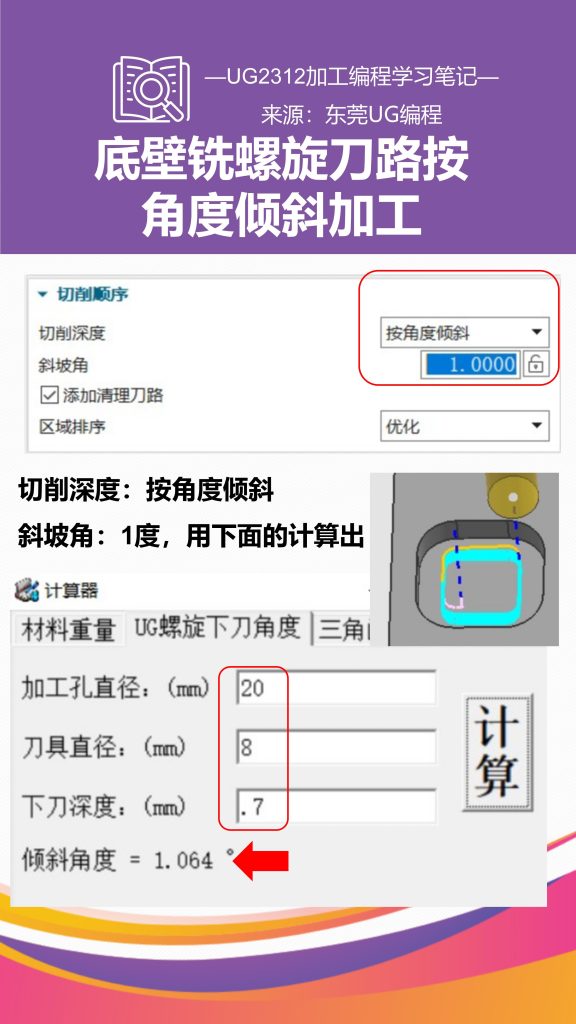

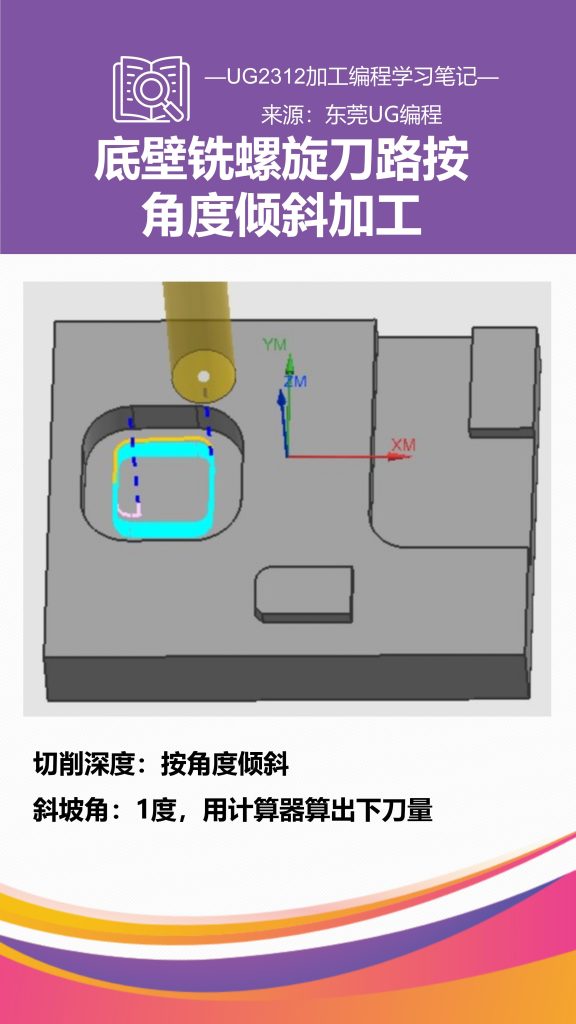

切削深度：按角度倾斜
斜坡角：1度，用下面的计算出
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/543.html
ug编程入门学习笔记电子书分享，微信：ugbjcn，注明来意！
