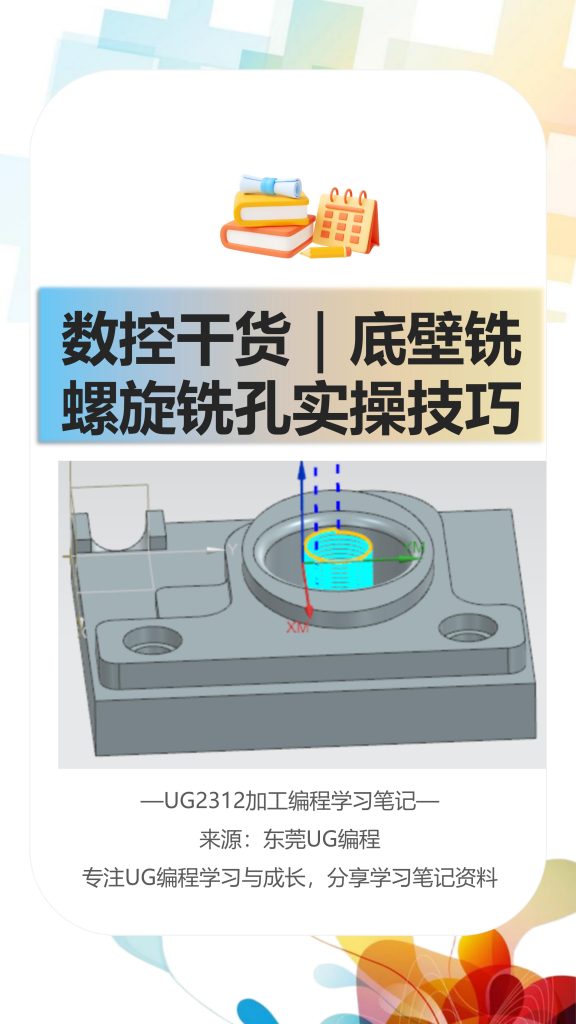

底壁铣螺旋铣孔要点：

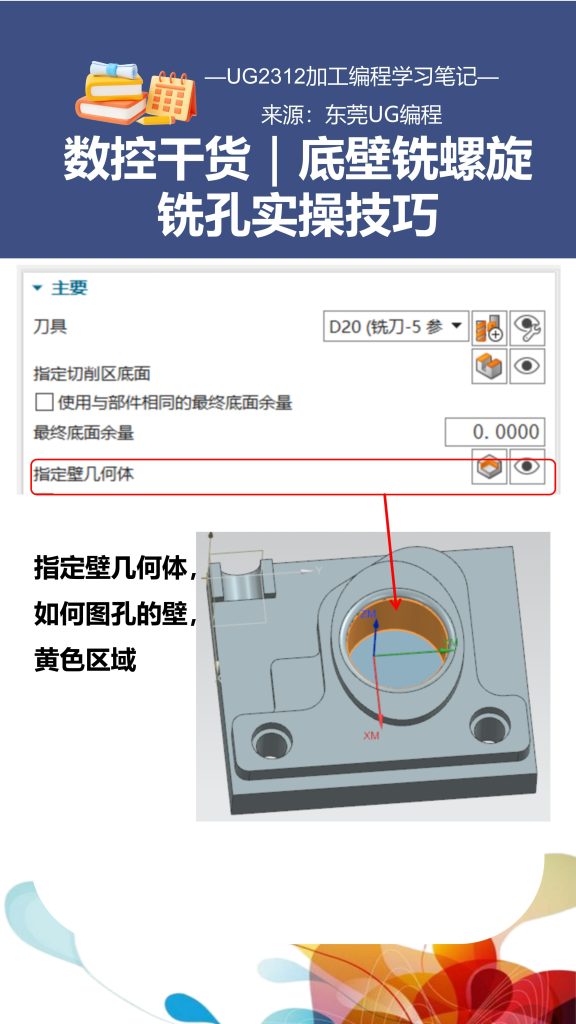

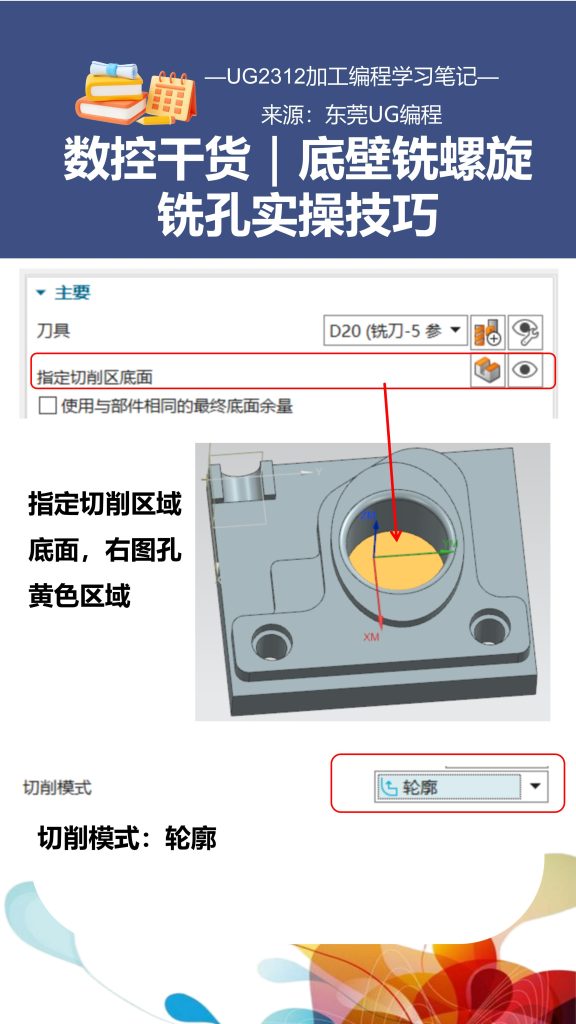

1、选择孔的底面和壁

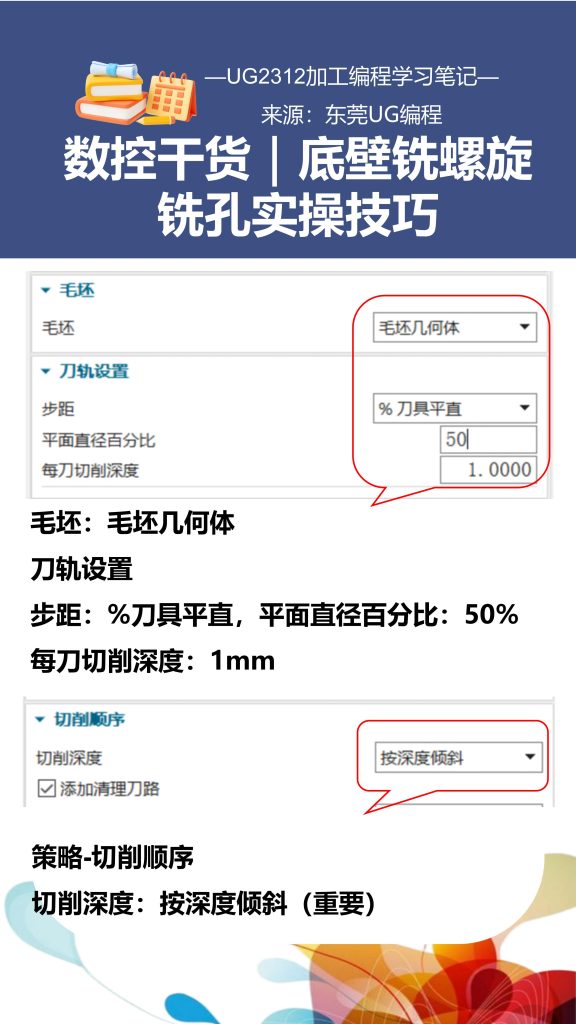

2、步距：50%，下刀量：1mm
3、切削深度：按深度倾斜

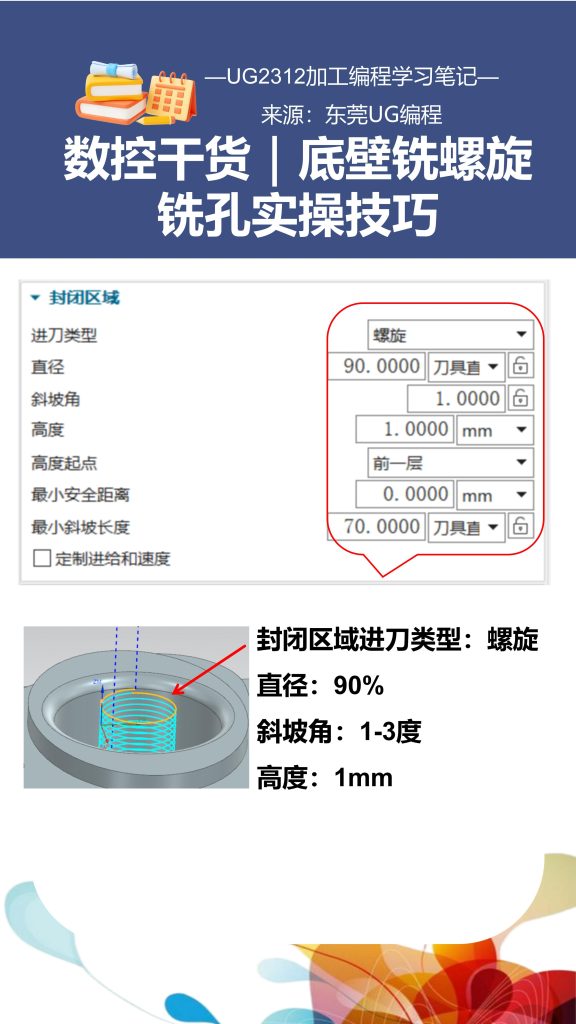

4、封闭进刀：螺旋，退刀圆弧
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/157.html
ug编程入门学习笔记电子书分享，微信：ugbjcn，注明来意！
