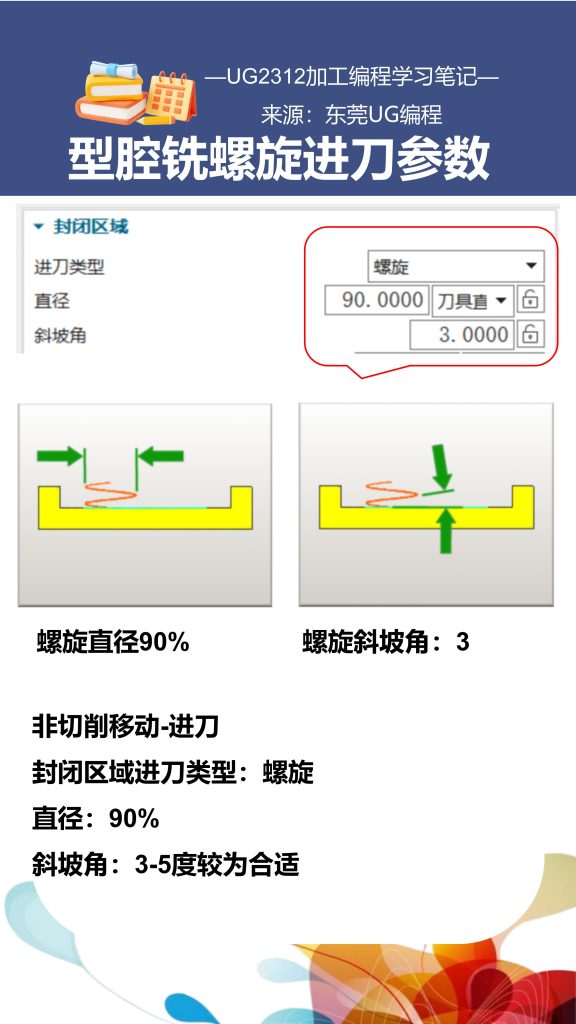

非切削移动-进刀
封闭区域进刀类型：螺旋
直径：90%
斜坡角：3-5度较为合适

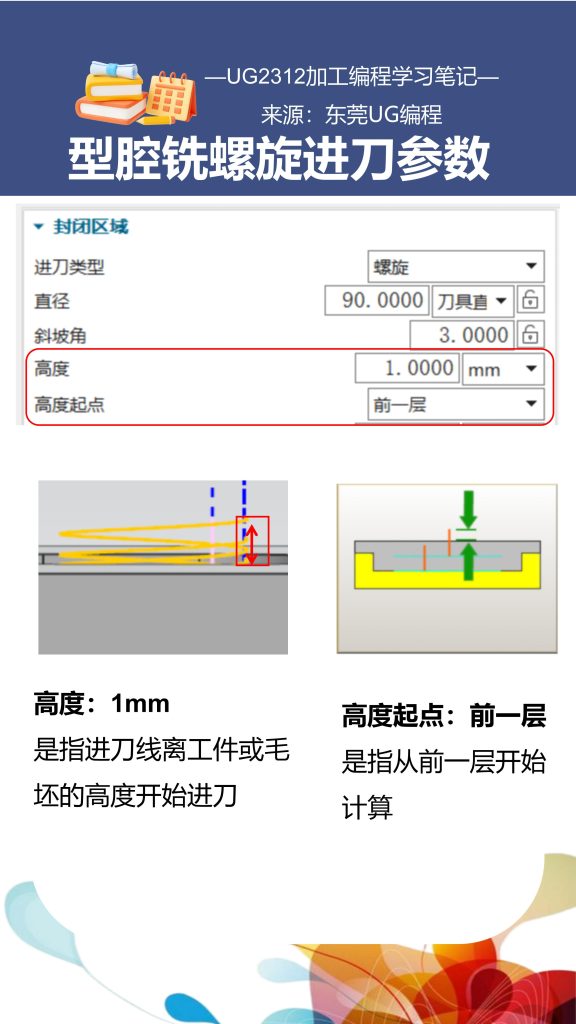

高度：1mm
是指进刀线离工件或毛坯的高度开始进刀
高度起点：前一层
是指从前一层开始计算

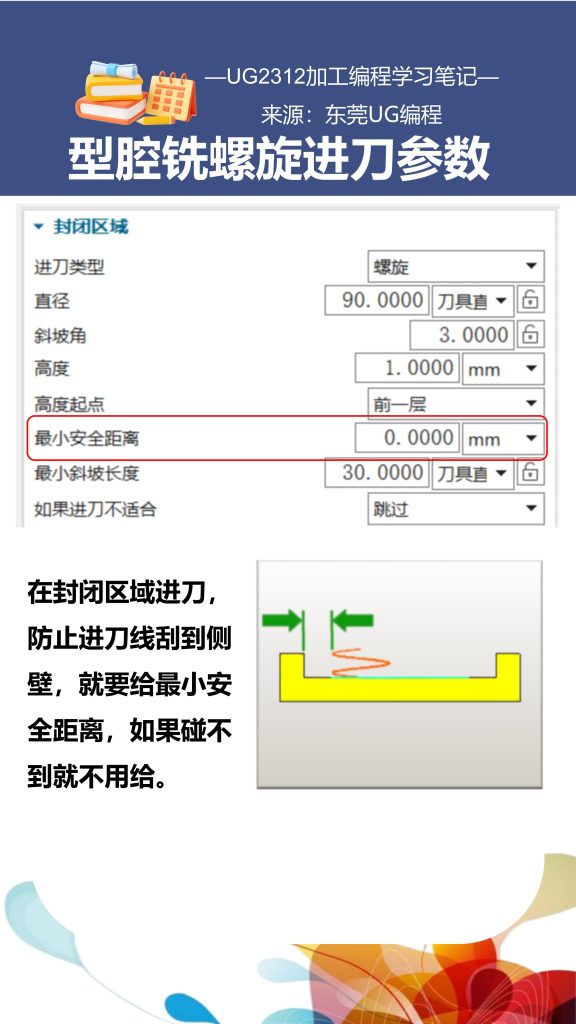

在封闭区域进刀，防止进刀线刮到侧壁，就要给最小安全距离，如果碰不到就不用给。

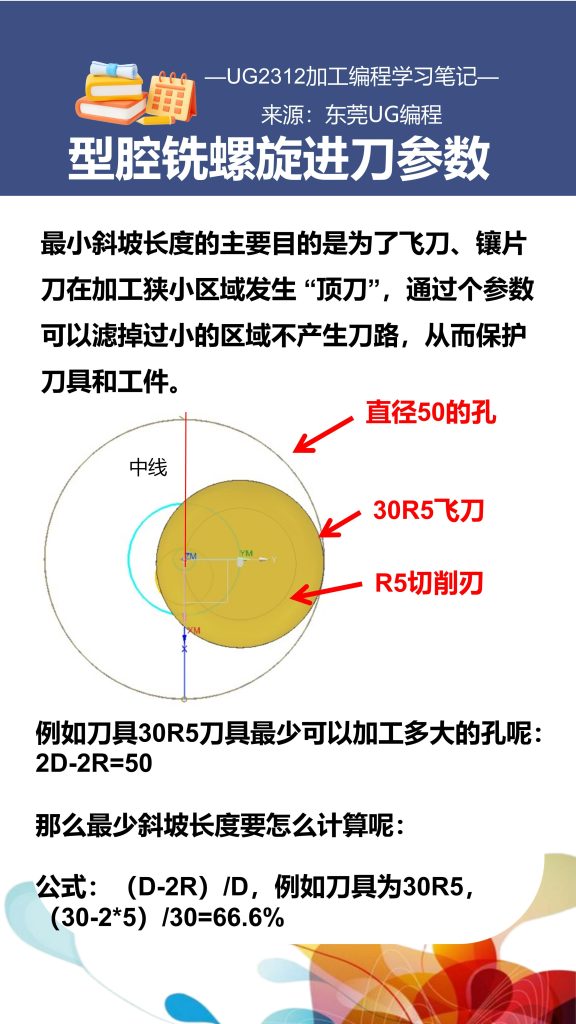

最小斜坡长度的主要目的是为了飞刀、镶片刀在加工狭小区域发生 “顶刀”，通过个参数可以滤掉过小的区域不产生刀路，从而保护刀具和工件。
例如刀具30R5刀具最少可以加工多大的孔呢：2D-2R=50那么最少斜坡长度要怎么计算呢：
公式：（D-2R）/D，例如刀具为30R5，（30-2*5）/30=66.6%
原创文章，作者：东莞ug编程，如若转载，请注明出处：http://www.ugbj.cn/216.html
